万向旋转吊环螺钉型

图片仅供参考

万向旋转吊环螺钉型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMAQF	合金钢	烤漆(橙色)	万向旋转吊环 ● 螺钉型

因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

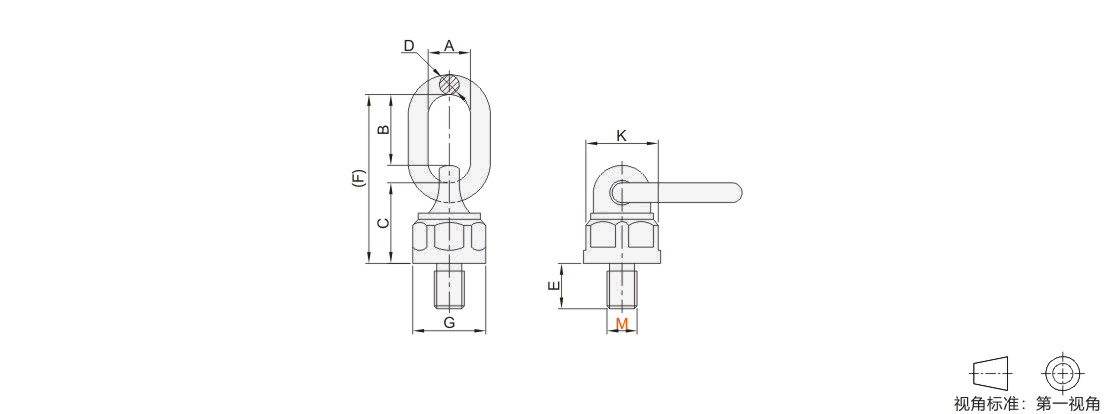

选型参数

选型表

型号								M				安全系数				A				B				C			D			E				(F)				G				K				净重 (kg)
代码			规格					M				安全系数				A				B				C			D			E				(F)				G				K				净重 (kg)
JT-YMAQF			0.4T					8				4				30				44				46			12			12				98				40				37				0.44
			0.6T					10																						19																0.45
			0.7T					12																						19																0.45
			1.05T					12								34				54.5				64.5			16			19				132.5				59				54.5				1.15
			1.25T					14								30				44				46			12			31.8				98				40				37				0.45
			1.5T					16								30				44				46			12			31.8				98				40				37				0.48
			1.9T					16								34				54.5				64.5			16			30				132.5				59				54.5				1.35
			1.9T					18								34				54.5				64.5			16			30				132.5				59				54.5				1.35
			2T					18								40				67				76			20			38.1				160				70				64.3				2.3
								20								34				54.5				64.5			16			30				132.5				59				54.5				1.4
								22								34				54.5				64.5			16			30				132.5				59				54.5				1.4
			2.5T					20								40				67				76			20			38.1				160				70				64.3				2.3
			2.5T					22								40				67				76			20			38.1				160				70				64.3				2.35
			3.15T					24								34				54.5				64.5			16			30				132.5				59				54.5				1.4
			4T					24								40				67				76			20			38.1				160				70				64.3				2.35
			4T					27																						38.1																2.35
			5T					30																						35																2.5
			6T					30								51				95				91			22			50				206				79				74				3.75
			7.5T					33																						50																3.8
			10T					36																						54																3.9
			10T					39																						58																4
			13T					42								65				108				100.5			26			63				230.5				93				85				5.9
			13T					45																						68																6
			14T					48																						68																6.15
			20T					52								70				120				132			32			84				278				105				95				10
								56																						84																10
								60																						90																10.5
								64																						95																10.7
			25T					72								80				125				174			40			108				339				158				142				23
			30T					80								80				125				174			40			120				339				158				142				24
			31.5T					72								90				138				188			48			108				373				169				155				34
			35T					80								90				138				188			48			120				373				169				155				35.5
								90								80				125				174			40			135				339				158				142				26
								100								80				125				174			40			135				339				158				142				26
			40T					90								90				138				188			48			135				373				169				155				37.5
			40T					100								90				138				188			48			135				373				169				155				39

工作极限载荷

吊环安装方式
																																																吊环数量									1					2				1				2			2				2				2					3~4				3~4			3~4
																																																起吊角度									0°					0°				90°				90°			0~45°				45~60°				不对称					0~45°				45~60°			不对称
型号						螺纹			工作极限载荷(吨)
代码			规格			螺纹			工作极限载荷(吨)
JT-YMAQF			0.4T			M8			0.6					1.2				0.4				0.8			0.6				0.4				0.4					0.8				0.6			0.4
			0.6T			M10			0.9					1.8				0.6				1.2			0.8				0.6				0.6					1.3				0.9			0.6
			0.7T			M12			1.2					2.4				0.7				1.4			1				0.7				0.7					1.5				1.1			0.7
			1.05T			M12			1.6					3.2				1.05				2.1			1.5				1.1				1.1					2.2				1.6			1.1
			1.25T			M14			2					4				1.25				2.5			1.8				1.3				1.3					2.6				1.9			1.3
			1.5T			M16			2.6					5.2				1.5				3			2.1				1.5				1.5					3.2				2.3			1.5
			1.9T			M16			3					6				1.9				3.8			2.7				1.9				1.9					4				2.9			1.9
			1.9T			M18			3					6				1.9				3.8			2.7				1.9				1.9					4				2.9			1.9
			2T			M18			3.6					7.2				2				4			2.8				2				2					4.2				3			2
						M20			3.5					7
						M22			3.5					7
			2.5T			M20			4					8				2.5				5			3.5				2.5				2.5					5.3				3.8			2.5
			2.5T			M22			4					8				2.5				5			3.5				2.5				2.5					5.3				3.8			2.5
			3.15T			M24			5					10				3.15				6.3			4.4				3.2				3.2					6.6				4.7			3.2
			4T			M24			7					14				4				8			5.6				4				4					8.4				6			4
			4T			M27												4				8			5.6				4				4					8.4				6			4
			5T			M30												5				10			7				5				5					10.5				7.5			5
			6T			M30			10					20				6				12			8.4				6				6					12.6				9			6
			7.5T			M33			15					30				7.5				15			10.5				7.5				7.5					15.8				11.3			7.5
			10T			M36												10				20			14				10				10					21				15			10
			10T			M39												10				20			14				10				10					21				15			10
			13T			M42			17					34				13				26			18.2				13				13					27.3				19.5			13
			13T			M45			17					34				13				26			18.2				13				13					27.3				19.5			13
			14T			M48			18					36				14				28			19.6				14				14					29.4				21			14
			20T			M52			25					50				20				40			28				20				20					42				30			20
						M56			28					56
						M60
						M64
			25T			M72			31.5					63				25				50			35				25				25					52.5				37.5			25
			30T			M80			38					76				30				60			42				30				30					63				45			30
			31.5T			M72			40					80				31.5				63			44.1				31.5				31.5					66.2				47.3			31.5
			35T			M80												35				70			49				35				35					73.5				52.5			35
						M90
						M100
			40T			M90			50					100				40				80			56				40				40					84				60			40
			40T			M100			50					100				40				80			56				40				40					84				60			40
