双孔型定位调整螺钉块

图片仅供参考

双孔型定位调整螺钉块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-FMGSD	S45C	发黑	双孔型
JT-FMGSX	S45C	喷细砂无电解镀镍	双孔型
JT-FMGDD	SUS304	一	双孔型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

M×P
细牙螺纹	粗牙螺纹
3×0.35	3×0.5
4×0.5	4×0.7
5×0.5	5×0.8
6×0.75	6×1.0
8×0.75	8×1.25
10×1.0	10×1.5
12×1.0	12×1.75
14×1.5	一
16×1.5	16×2.0
20×1.5	20×2.5

选型参数

选型表

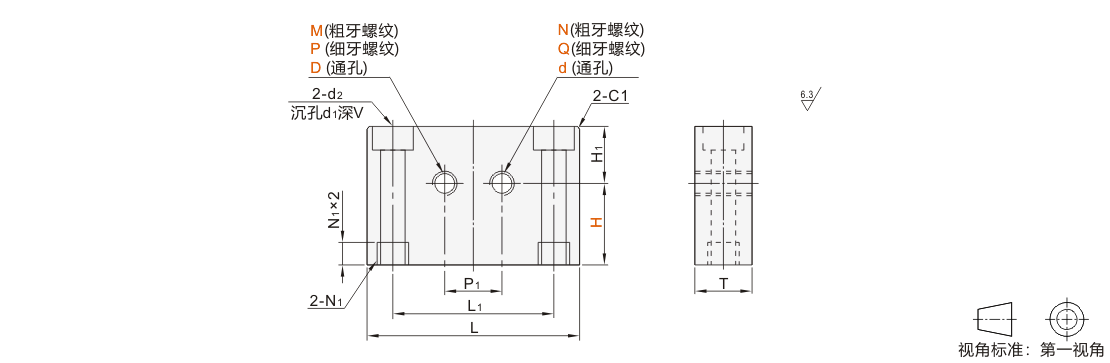

型号		M、P、D	N、Q、d	H	H1	T	L	L1	P1	d1	d2	V	N1
代码	规格	M、P、D	N、Q、d	H	H1	T	L	L1	P1	d1	d2	V	N1
JT-FMGSD JT-FMGSX JT-FMGDD	1	3 4 5 6	3 4 5 6 8 10 12	15 20 25	15	12	54	42	20	9.5	5.5	5.5	M6
	2	8 10 12 14)	8 10 12 16 20	20 25 30	20	16	74	60	28	11	6.5	6.5	M8
	3	16 20	16 20	20 25 30 40	20	22	86	70	34	14	9	9	M10

带( )尺寸仅适用于P(细牙螺纹)。 (14)仅为细牙螺纹。
