拖链接头方型 JT-KXRLD/JT-KXRLQ

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXRLD	55	内外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头	55系列拖链
JT-KXRLQ	55	内外径打开	封闭式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头	55系列拖链

本系列拖链标准型号包括一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		梳状板	材质	颜色	允许温度	阻燃等级	适用拖链代码
JT-KVRLD	加强型 55系列拖链用	桥式	无	工程塑料	黑色	-20℃~100℃	UL94-HB	JT-KXRLD
JT-KVRLQ	加强型 55系列拖链用	封闭式	无	工程塑料	黑色	-20℃~100℃	UL94-HB	JT-KXRLQ

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

分割片

代码	类型		材质	颜色	允许温度	阻燃等级	适用拖链代码
VGY70	加强型55系列拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB	JT-KXRLD/JT-KXRLQ

选型参数

拖链

型号		弯曲半径 R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	规格	弯曲半径 R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
JT-KXRLD	5550	100 135 150 175 200 250 300 350	1~	JT-KVRLD-F50	55	84	50	82	91	40	62	4	≈3.06
	5575			JT-KVRLD-F75			75	107					≈3.23
	55100			JT-KVRLD-F100			100	132					≈3.40
	55130			JT-KVRLD-F130			130	162					≈3.59
	55150			JT-KVRLD-F150			150	182					≈3.76
	55175			JT-KVRLD-F175			175	207					≈3.93
	55200			JT-KVRLD-F200			200	232					≈4.13
	55250			JT-KVRLD-F250			250	282					≈4.47
	55300			JT-KVRLD-F300			300	332					≈4.85
JT-KXRLQ	5550	150 175 200 250 300 350		JT-KVRLQ-F50			50	82					≈3.32
	5575			JT-KVRLQ-F75			75	107					≈3.66
	55100			JT-KVRLQ-F100			100	132					≈4.00
	55130			JT-KVRLQ-F130			130	162					≈4.37
	55150			JT-KVRLQ-F150			150	182					≈4.66
	55175			JT-KVRLQ-F175			175	207					≈4.99
	55200			JT-KVRLQ-F200			200	232					≈5.32

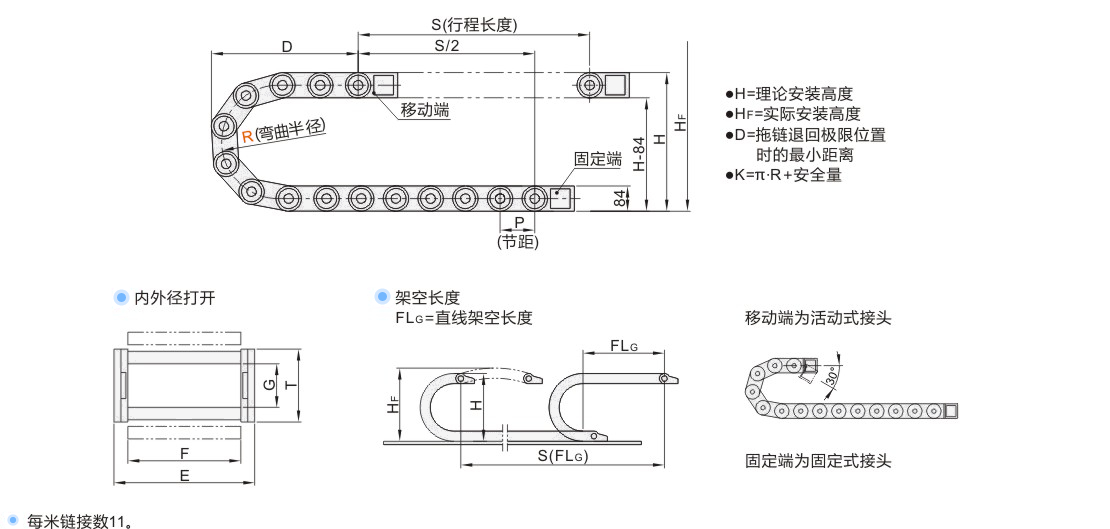

安装尺寸

弯曲半径R	H	HF	D	K
弯曲半径R	H	HF	D	K	100	284	359	275	496
135	354	429	310	605.9
150	384	459	325	653
175	434	509	350	731.5
200	484	559	375	810
250	584	659	425	967
300	684	759	475	1124
350	784	859	525	1281

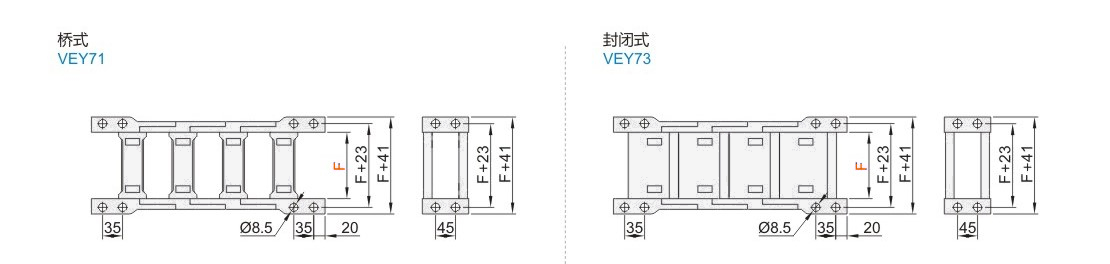

接头

型号
代码	内宽F
代码	内宽F	JT-KVRLD	50
75
100
130
150
175
200
250
300

型号
代码	内宽F
JT-KVRLQ	50
	75
	75	100
	130
	150
	175
	200

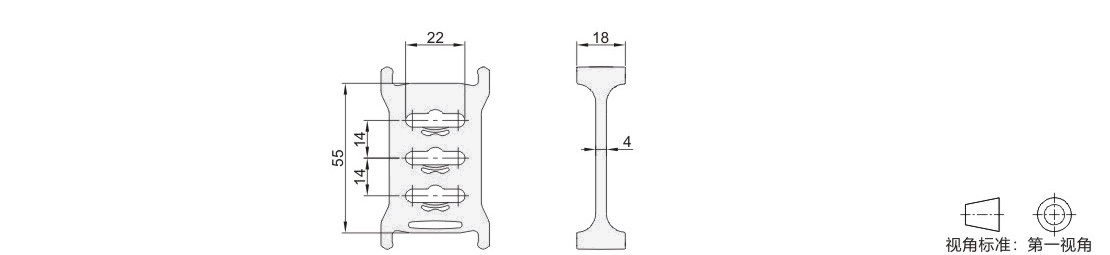

分割片

型号		适用拖链代码
代码	适用拖链内高G	适用拖链代码
VGY70	55	JT-KXRLD JT-KXRLQ
