交叉滚子滑台螺孔型

图片仅供参考

交叉滚子滑台螺孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 表面处理	导轨 / 材质	导轨 / 表面处理	保持架 / 材质	滚柱 / 材质	类型
JT-HMLFD	铝合金	黑色阳极氧化	SUJ2	—	SUS304	SUJ2	标准型
JT-HMLFX	S45C	发黑	SUJ2	镀镍	SUS304	SUJ2	标准型
JT-VHMLFD	铝合金	本色阳极氧化	SUJ2	—	SUS304	SUJ2	经济型
JT-VHMLFX	S45C	无电解镀镍	SUJ2	镀镍	SUS304	SUJ2	经济型

JT-HMLFX/JT-VHMLFX轨道面V槽无表面处理。

选型参数

选型表

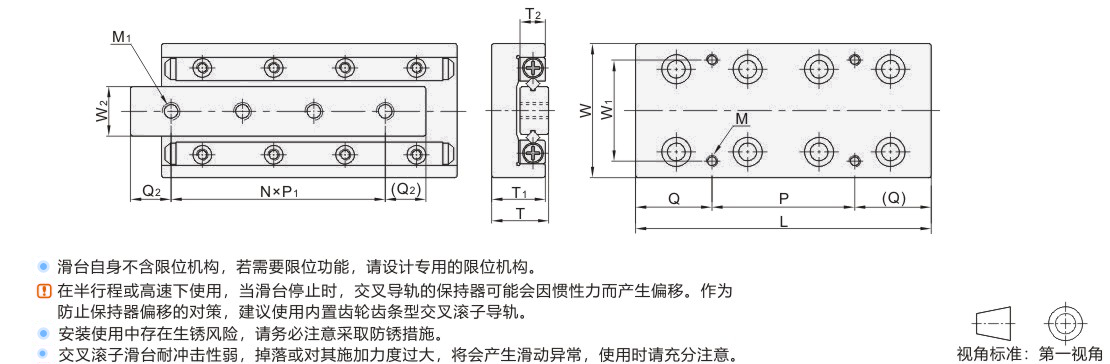

型号		最大行程		滚柱直径	主要尺寸						滑台面安装孔尺寸				底座安装孔尺寸			基本动态负荷(C) (N)	基本静态负荷(Co) (N)	荷重 (Fu) (N)	静态容许扭曲力矩			重量(kg)		滑台移动精度(μm)
代码	规格	最大行程		滚柱直径	W	T	L	T1	T2	W2	W1	M-深度	Q	P	M1	Q2	N×P1	基本动态负荷(C) (N)	基本静态负荷(Co) (N)	荷重 (Fu) (N)	MR (N·m)	MP (N·m)	MY (N·m)	JT-HMLFD JT-VHMLFD	JT-HMLFX JT-VHMLFX	中心平行度	侧边平行度
标准型 JT-HMLFD JT-HMLFX 经济型 JT-VHMLFD JT-VHMLFX	1025	12		1.5	20±0.1	8±0.1	25	7.5	4	6.6	14	M2.5-3.5	3.5	18	M2.6	5	2×7.5	379	576	192	1.4	1.2	1.4	0.01	0.02	标准型 5 经济型 20	标准型 8 经济型 30
	1035	18					35						3.5	28		7.5	2×10	523	865	288	2.2	2.6	3.0	0.02	0.03
	1045	25					45						12.5	20		7.5	3×10	657	1153	384	2.9	4.6	5.2	0.03	0.05
	2035	18		2.0	30±0.1	12±0.1	35	11.5	6	12	22	M3-5.5	3.5	28	M3	7.5	1×20	895	1170	390	5.1	3.1	3.9	0.05	0.05
	2050	30					50						3.5	43		10	2×15	1552	2339	780	10.1	12.5	10.9	0.07	0.12
	2065	40					65						17.5	30		10	3×15	1849	2924	975	12.7	19.5	17.5	0.10	0.16
	3055	30		3.0	40±0.1	16±0.1	55	15.5	8	16	30	M4-7.5	7.5	40	M4	10	1×35	2901	4567	1522	26.5	22.8	26.6	0.15	0.24
	3080	45		3.0	40±0.1	16±0.1	80	15.5	8	16	30	M4-7.5	7.5	65	M4	15	2×25	4388	7611	2537	44.1	63.4	57.1	0.22	0.35

1kgf=9.81 N

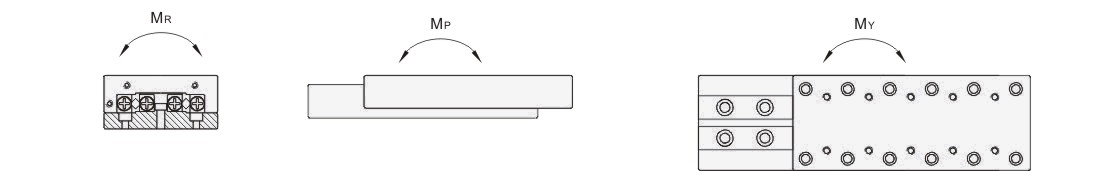

静态容许扭曲力矩

静态容许扭曲力矩，MR、MP、MY请参考参数表。
