带肩铰链销

图片仅供参考

带肩铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGHVSD	L尺寸选择型	SCr440	发黑
JT-VGHVDD	L尺寸指定型	SCr440	发黑
JT-VGHVSQ	L尺寸选择型	SCr440	无电解镀镍
JT-VGHVDQ	L尺寸指定型	SCr440	无电解镀镍
JT-VGHVSL	L尺寸选择型	SCr440	—
JT-VGHVDL	L尺寸指定型	SCr440	—
JT-VGHVSX	L尺寸选择型	SUS304	—
JT-VGHVUD	L尺寸指定型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

直径(d)	0 -0.15	为参考尺寸。

选型参数

L尺寸选择型

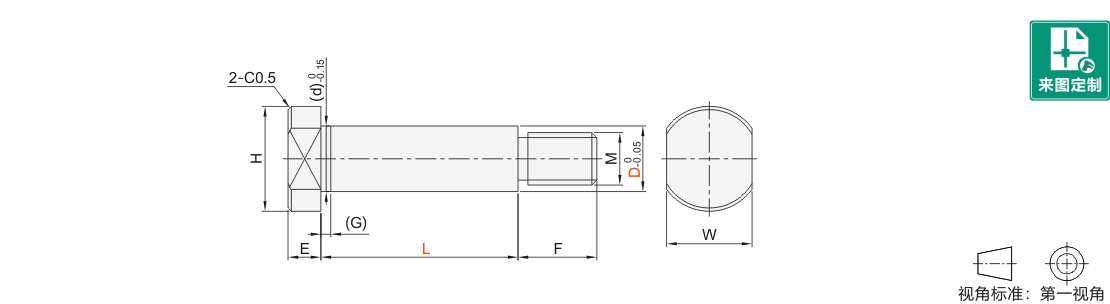

型号		L	H	W	E	F	(d)	(G)	M
代码	D	L	H	W	E	F	(d)	(G)	M
(SCr440) JT-VGHVSD JT-VGHVSQ JT-VGHVSL (SUS304) JT-VGHVSX	4	10 12 14 15 16 18 20 22 24 25 30	7	5	3	6	3.9	1.5	M3
	5	10 12 14 15 16 18 20 22 24 25 30	9	7	4	6	4.9		M4
	6	15 16 18 20 22 24 25 30	10	8	5	9	5.8		M5
	8	15 16 18 20 22 24 25 30 40 45 50	13	10		9	7.8		M6
	10	18 20 22 24 25 30 35 40 45 50	16	13		12	9.8		M8
	12	22 24 25 30 35 40 45 50	18	14		16	11.8		M10

L尺寸指定型

型号		L 最小单位0.1	H	W	E	F	(d)	(G)	M
代码	D	L 最小单位0.1	H	W	E	F	(d)	(G)	M
(SCr440) JT-VGHVDD JT-VGHVDQ JT-VGHVDL (SUS304) JT-VGHVUD	4	5.0~55.0	7	5	3	6	3.9	1.5	M3
	5	5.0~65.0	9	7	4	6	4.9		M4
	6	10.0~110.0	10	8	5	9	5.8		M5
	8		13	10		9	7.8		M6
	10		16	13		12	9.8		M8
	12	15.0~220.0	18	14		16	11.8		M10
	13	20.0~220.0	24	21		18	12.8		M12
	14						13.8
	15						14.8
	16						15.8
	17						16.8
	18					24	17.8
	20		27	23			19.8		M16
	22		27	23			21.8
	25		30	27			24.8
	30	40.0~220.0	35	30		30	29.0

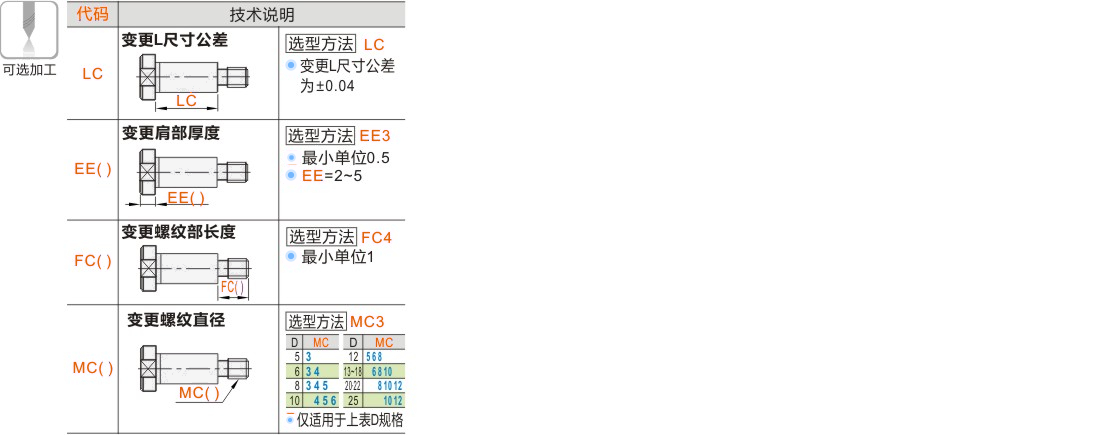

可选加工参数
