选型参数

丝杠轴径 *

导程 *

长度L(mm) *

600~3500/1

固定端连接位长度F(mm) *

固定端连接位外径P(mm) *

35~45/1

研磨滚珠丝杠标准螺帽型 C5

图片仅供参考

研磨滚珠丝杠标准螺帽型 C5

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMTQD	右旋	C5	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值

丝杠端部存在工艺孔。

选型参数

选型表

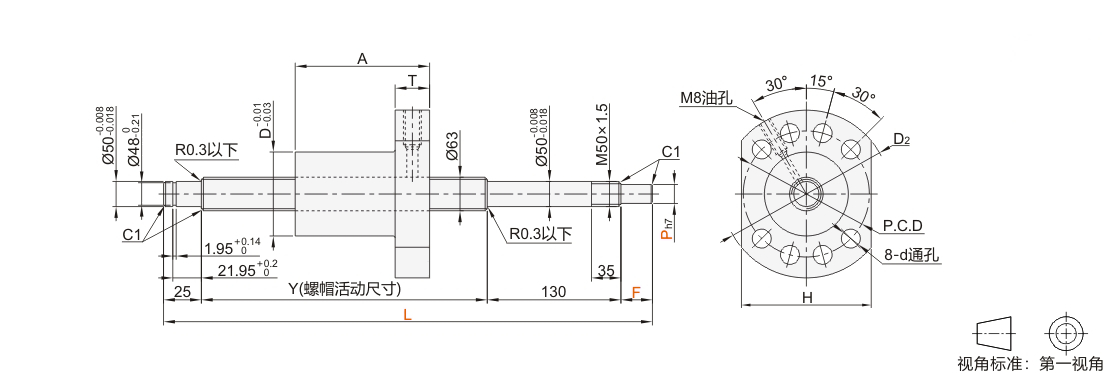

型号			最小单位1	F	最小单位1	Y	A	D	D2	H	T	P.C.D	d	滚珠直径	螺母环圈数	基本额定负载
代码	丝杠轴径	导程	L	F	P	Y	A	D	D2	H	T	P.C.D	d	滚珠直径	螺母环圈数	C(动)kN	Co(静)kN
JT-IMTQD	63	10	600~3500	50	35~45	L-(155+F)	93	90	125	95	18	108	11	6.35	1×4	65.89	248.68
JT-IMTQD	63	20	600~3500	50	35~45	L-(155+F)	149	95	135	100	20	115	13.5	9.525	1×4	112.23	359.44

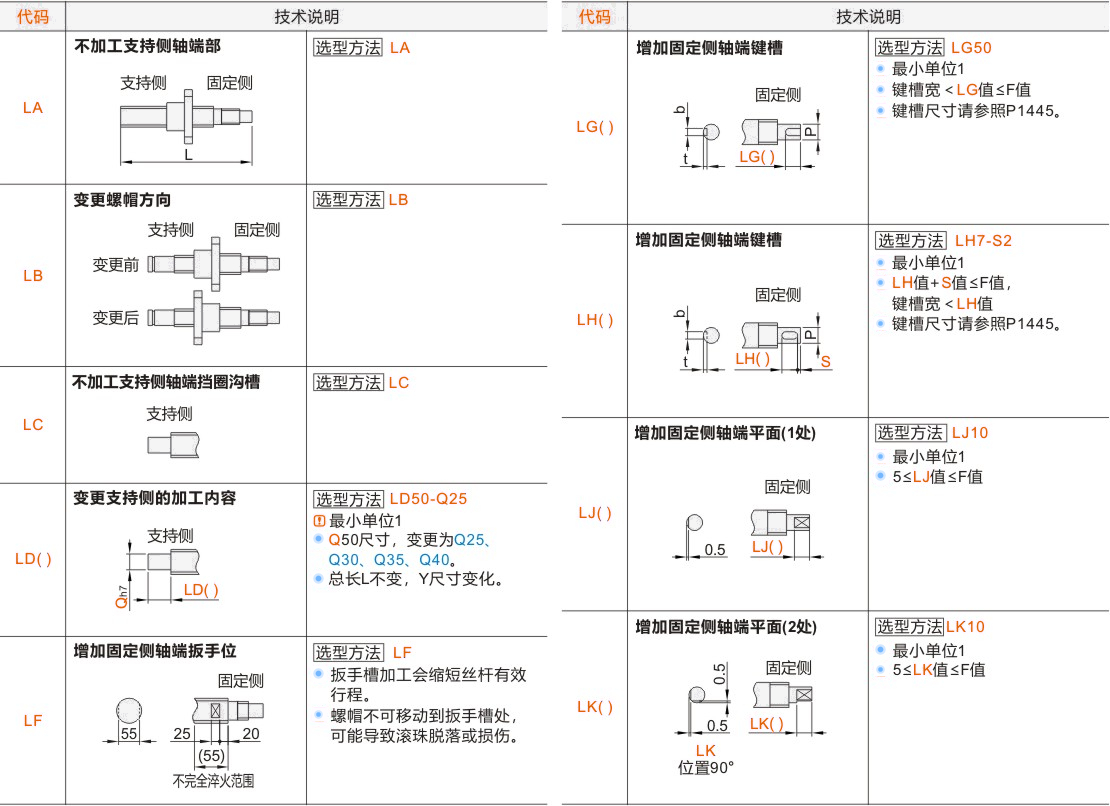

可选加工参数
