十字槽盘头带垫螺钉

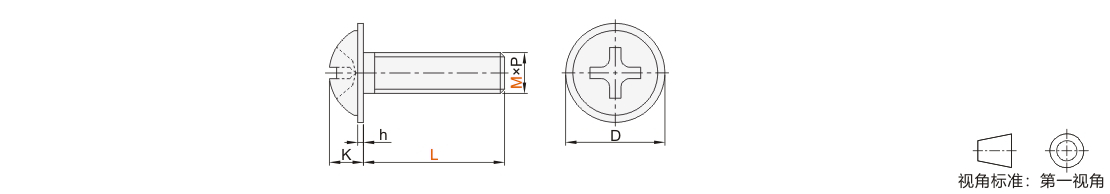

图片仅供参考

十字槽盘头带垫螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	适用标准	类型
JT-YBISL	粗牙	SUS304	—	DIN967-2018	十字槽盘头带垫螺钉

选型参数

选型表

型号				L	P 螺距	D		K		h
代码	M			L	P 螺距	max	min	max	min	max	min
JT-YBISL	3			4 5 6 8 10 12 16	0.5	7.5	6.92	2.35	2.1	0.8	0.6
	4			5 6 8 10 12 16 20 25 30	0.7	10	9.42	3.05	2.75	1.1	0.9
	5			6 8 10 12 16 20 25 30	0.8	11.5	10.8	3.55	3.25	1.35	1.05
	6			10 12 16 20 25 30	1	14.5	13.8	4.55	4.25	1.8	1.4
