钢丝芯PU平皮带
图片仅供参考
收藏 分享

钢丝芯PU平皮带

产品属性： 用途 柔韧、耐磨、持久 最小轮径 50 厚度（底带） 2.1 输送面材质 聚氨酯 输送面纹理 平面 输送面颜色 黑色 连续使用温度 -30~80℃ 种类筛选 带钢丝平皮带
产品型号： 请点击左侧选项进行选型 重新选型

带钢丝平皮带：用聚氨酯制成的钢丝芯加强型皮带极为柔韧、耐磨和持久。由于它们采用了镀锌钢丝，因此几乎不会发生腐蚀，

     而其聚氨酯涂层可以确保实现防滑牵引以及更高效的动力传动，主要用在汽车装配、升降系统、搬运装置等领域。

代码
输送面
/ 材质		输送面
/ 纹理		输送面
/ 颜色		总厚
最小滑轮
直径mm		使用温度
(℃)
强度

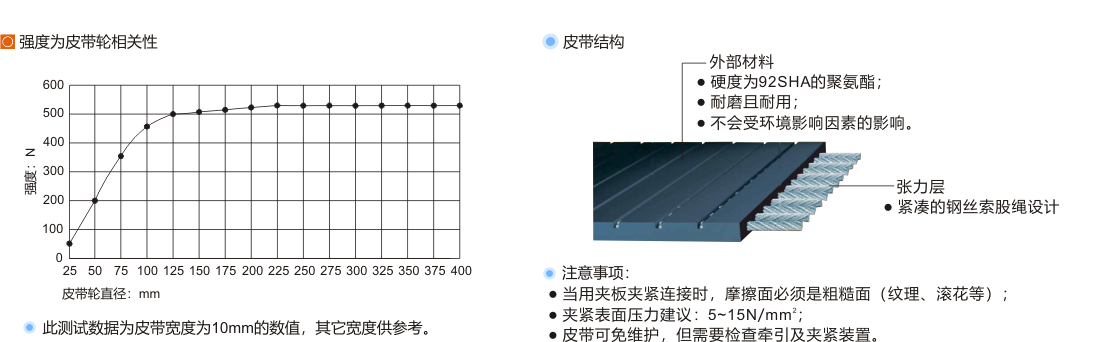

JT-VGYOD聚氨酯平面黑色2.150-30~80参考下表曲线图

选型参数

 选型表

型号
周长L(m)
最小单位0.001m
接驳形式
代码皮带宽度W
JT-VGYOD100.5~100(开口带)
0.8~100(接驳成环)		无指定(开口带)
A(接驳成环)
20
30
40
50

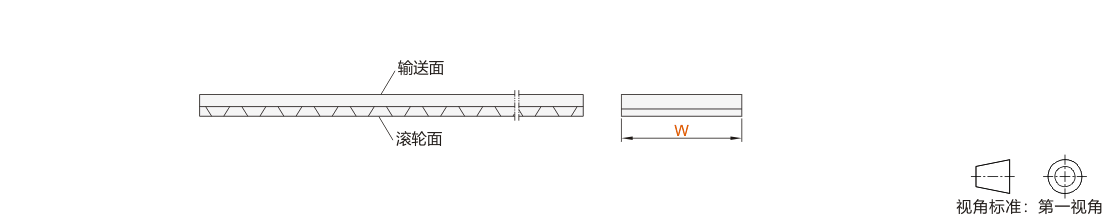

 平皮带尺寸公差

 厚度公差

厚度mm主体公差搭接齿接
~1±0.1-0.2~+0.7±0.2
1.1~1.5±0.2-0.2~+0.5±0.3
2.1~2.5±0.3
2.6~3-0.3~+0.5
3.1~3.5±0.4-0.4~+0.5±0.4
3.6~4.0-0.4~+0.6
4.1~4.5-0.4~+0.7
4.6~±0.5

W公差

宽度mm公差
起止
310±0.5
1199±1
100400±2
401600±3
601800±4
8011800±5
18012500±6

L公差

长度mm不加导条公差mm加导条公差mm
起止
-2000±10±15
20017000±20±25
7001-±0.3%±0.35%

适用:EMB/EMD/EMF/EMS/EMG/EME/EMT系列。
