带肩铰链销

图片仅供参考

带肩铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGHXSD	L尺寸选择型	SCr440	发黑
JT-VGHXDD	L尺寸指定型	SCr440	发黑
JT-VGHXSQ	L尺寸选择型	SCr440	无电解镀镍
JT-VGHXDQ	L尺寸指定型	SCr440	无电解镀镍
JT-VGHXSL	L尺寸选择型	SCr440	—
JT-VGHXDL	L尺寸指定型	SCr440	—
JT-VGHXSX	L尺寸选择型	SUS304	—
JT-VGHXUD	L尺寸指定型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。
此产品不配开口销，需另行购买。

选型参数

L尺寸选择型

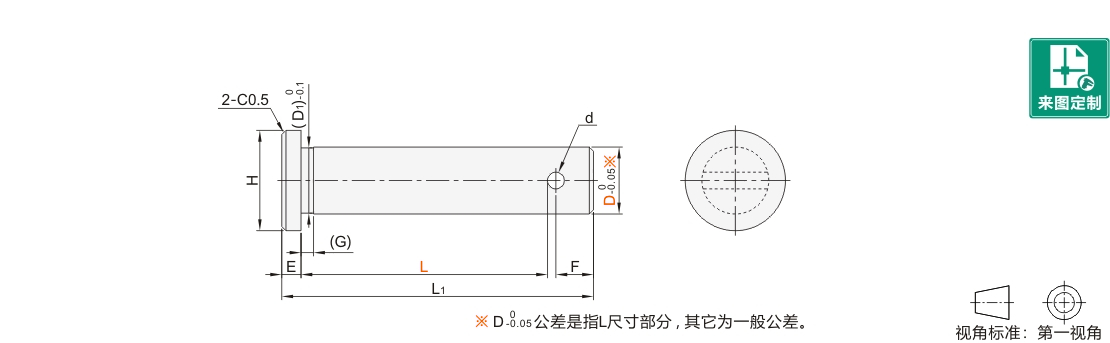

型号		L	L1	F	(D1)	(G)	d	E	H	适用开口销型号
代码	D	L	L1	F	(D1)	(G)	d	E	H	适用开口销型号
(SCr440) JT-VGHXSD JT-VGHXSQ JT-VGHXSL (SUS304) JT-VGHXSX	3	10 12 14 15 16 18 20	L+4.4	2.5	2.9	1.5	0.8	1.5	5.5	BLK31-0.8-L8
	4		L+4.5	2.5	3.9		1		6.5	BLK31-1-L10
	5		L+5.6	3.5	4.9		1.2		8	BLK31-1.2-L10
	6	12 15 16 18 20 22 24 25 30	L+5.8	3.5	5.8		1.6		9	BLK31-1.6-L10
	8	16 18 20 22 24 25 30 35 40 45 50	L+7	4	7.8		2	2	12	BLK31-2-L12
	10	16 18 20 22 24 25 30 35 40 45 50	L+8.25	5	9.8		2.5	2	14	BLK31-2.5-L15
	12	20 22 24 25 30 35 40 45 50	L+10.6	6	11.8		3.2	3	17	BLK31-3.2-L20

L尺寸指定型

型号		L 最小单位0.1	L1	F	(D1)	(G)	d	E	H	适用开口销型号
代码	D	L 最小单位0.1	L1	F	(D1)	(G)	d	E	H	适用开口销型号
(SCr440) JT-VGHXDD JT-VGHXDQ JT-VGHXDL (SUS304) JT-VGHXUD	3	5.0~60.0	L+4.4	2.5	2.9	1.5	0.8	1.5	5.5	BLK31-0.8-L8
	4	5.0~60.0	L+4.5	2.5	3.9		1		6.5	BLK31-1-L10
	5	10.0~60.0	L+5.6	3.5	4.9		1.2		8	BLK31-1.2-L10
	6	10.0~110.0	L+5.8	3.5	5.8		1.6		9	BLK31-1.6-L10
	8	10.0~110.0	L+7	4	7.8		2	2	12	BLK31-2-L12
	10	15.0~110.0	L+8.25	5	9.8		2.5	2	14	BLK31-2.5-L15
	12	15.0~220.0	L+10.6	6	11.8		3.2	3	17	BLK31-3.2-L20
	13	20.0~220.0	L+12	7	12.8		4		18	BLK31-4-L20
	14				13.8				19
	15				14.8				20
	16				15.8				21	BLK31-4-L25
	17				16.8				22
	18				17.8				23
	20		L+14.5	8	19.8		5	4	26	BLK31-5-L35
	22		L+14.5	8	21.8				27
	25		L+15.5	9	24.8				30

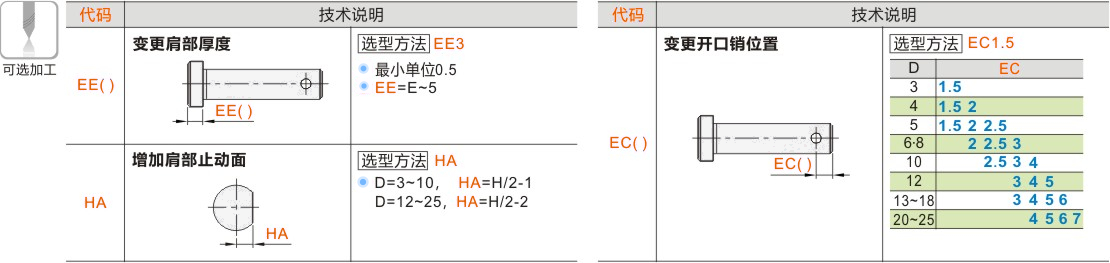

可选加工参数
