圆皮带惰轮 U形槽加宽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	主体 / 材质	主体 / 表面处理	外螺纹 / 材质	外螺纹 / 表面处理	轴承 / 材质	类型
JT-VVZRSD	代码 / 经济型	S45C	发黑	—	—	钢	加宽型 ● 圆孔型
JT-VZRSD	代码 / 标准型	S45C	发黑	—	—	钢	加宽型 ● 圆孔型
JT-VVZRSU	代码 / 经济型	S45C	喷细砂无电解镀镍	—	—	钢	加宽型 ● 圆孔型
JT-VZRSU	代码 / 标准型	S45C	喷细砂无电解镀镍	—	—	钢	加宽型 ● 圆孔型
JT-VVZRDD	代码 / 经济型	铝合金	喷细砂本色阳极氧化	—	—	钢	加宽型 ● 圆孔型
JT-VZRDD	代码 / 标准型	铝合金	喷细砂本色阳极氧化	—	—	钢	加宽型 ● 圆孔型
JT-VVZRUD	代码 / 经济型	SUS304	—	—	—	不锈钢	加宽型 ● 圆孔型
JT-VZRUD	代码 / 标准型	SUS304	—	—	—	不锈钢	加宽型 ● 圆孔型
JT-VVZROD	代码 / 经济型	S45C	发黑	S45C	发黑	钢	加宽型 ● 外螺纹型
JT-VZROD	代码 / 标准型	S45C	发黑	S45C	发黑	钢	加宽型 ● 外螺纹型
JT-VVZROU	代码 / 经济型	S45C	喷细砂无电解镀镍	S45C	无电解镀镍	钢	加宽型 ● 外螺纹型
JT-VZROU	代码 / 标准型	S45C	喷细砂无电解镀镍	S45C	无电解镀镍	钢	加宽型 ● 外螺纹型
JT-VVZRXD	代码 / 经济型	铝合金	喷细砂本色阳极氧化	SUS304	—	钢	加宽型 ● 外螺纹型
JT-VZRXD	代码 / 标准型	铝合金	喷细砂本色阳极氧化	SUS304	—	钢	加宽型 ● 外螺纹型
JT-VVZRLD	代码 / 经济型	SUS304	—	SUS304	—	不锈钢	加宽型 ● 外螺纹型
JT-VZRLD	代码 / 标准型	SUS304	—	SUS304	—	不锈钢	加宽型 ● 外螺纹型

如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。
特殊环境(洁净环境等)要求如需更换密封轴承请联系怡合达。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

轴承为粘接式。
外螺纹部销为粘接。
经济型产品轴承采用经济型优选轴承。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

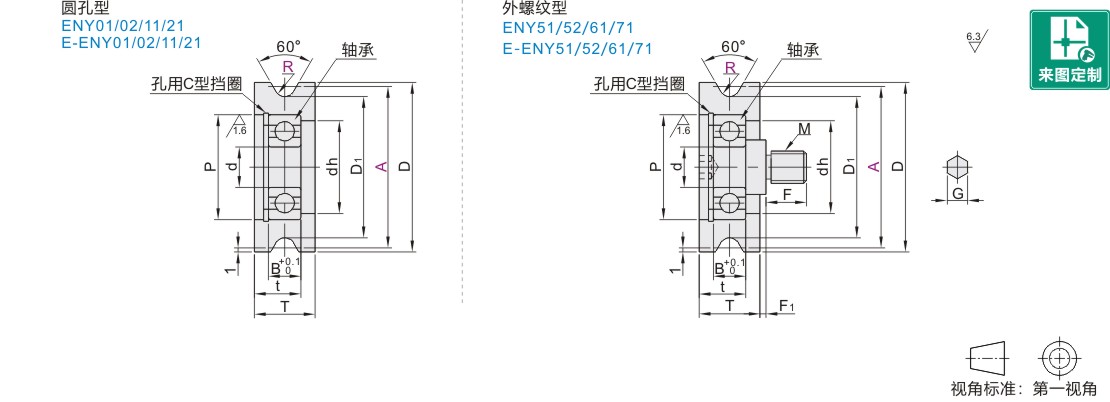

型号		R	d	P	dh	D	D1	T	t	B	使用轴承	M	G	F	F1	适用圆皮带直径
代码	A	R	d	P	dh	D	D1	T	t	B	使用轴承	M	G	F	F1	适用圆皮带直径
标准型圆孔型 JT-VZRSD JT-VZRSU JT-VZRDD JT-VZRUD 外螺纹型 JT-VZROD JT-VZROU JT-VZRXD JT-VZRLD 经济型圆孔型 JT-VVZRSD JT-VVZRSU JT-VVZRDD JT-VVZRUD 外螺纹型 JT-VVZROD JT-VVZROU JT-VVZRXD JT-VVZRLD	(15)	1	3	10	8	17	13	10	6.5	4	BAF623ZZ	—	—	—	—	2
	(20)		5	16	13	22	18	10	7.5	5	BAF625ZZ
	(30)		5	16	13	32	28	12	9		BAF625ZZ
	(20)	1.5	4	13	11	22	17	10	7.5		BAF624ZZ					3
	30	1.5	6	19	16	32	27	12	9	6	BAF626ZZ	M6	3	10	1	3
	(23)	2	5	16	13	25	19	10	7.5	5	BAF625ZZ	—	—	—	—	4
	28		6	19	16	30	24	12	9	6	BAF626ZZ	M6	3	10	1
	30		6	19	16	32	26	12	9	6	BAF626ZZ	M6	3	10	1
	40		10	26	23	42	36	15	11.5	8	BAY6000ZZ	M8	5	12	1.5
	48		12	28	25	50	44				BAY6001ZZ	M10	6	15
	60		12	28	25	62	56				BAY6001ZZ	M10	6	15
	(23)	2.5	5	16	13	25	18	10	7.5	5	BAF625ZZ	—	—	—	—	5
	28		6	19	16	30	23	12	9	6	BAF626ZZ	M6	3	10	1
	40		10	26	23	42	35	15	11.5	8	BAY6000ZZ	M8	5	12	1.5
	48		10	26	23	50	43				BAY6000ZZ	M8	5	12
	50		12	28	25	52	45				BAY6001ZZ	M10	6	15
	60		12	28	25	62	55				BAY6001ZZ	M10	6	15
	28	3	6	19	16	30	22	12	9	6	BAF626ZZ	M6	3	10	1	6
	38		10	26	23	40	32	15	11.5	8	BAY6000ZZ	M8	5	12	1.5
	48		12	28	25	50	42				BAY6001ZZ	M10	6	15
	50					52	44
	60					62	54
	80					82	74
	100					102	94
	50	4				52	42							15	1.5	8
	60					62	52
	80					82	72
	100		15	32	28	102	92	16	12.5	9	BAY6002ZZ				1
	120		15	32	28	122	112	16	12.5	9	BAY6002ZZ				1
	60	5	12	28	25	62	50	15	11.5	8	BAY6001ZZ			15	1.5	10
	80		12	28	25	82	70	15	11.5	8	BAY6001ZZ				1.5
	100		15	32	28	102	90	16	12.5	9	BAY6002ZZ				1
	120					122	110
	140					142	130

带( )的尺寸不适用于外螺纹型。

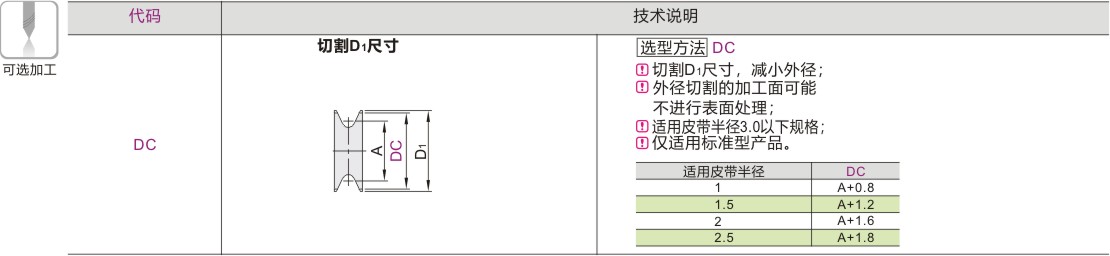

可选加工参数
