适用管径 *

喷嘴类型 *

万向曲管喷嘴

图片仅供参考

万向曲管喷嘴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	颜色	类型
JT-LTURLD	POM	橘色	喷嘴

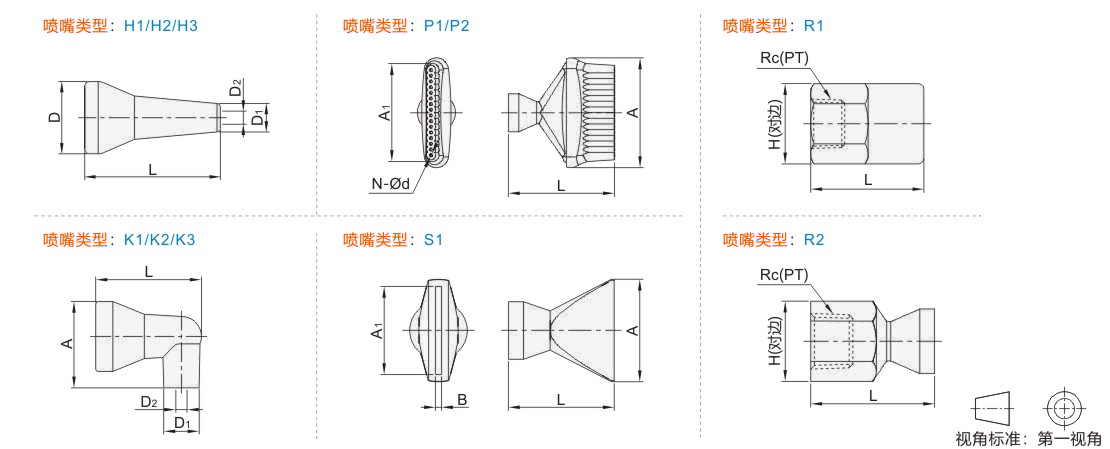

选型参数

H1、H2、H3

型号		喷嘴类型	H1				H2				H3
代码	适用管径	喷嘴类型	L	D	D1	D2	L	D	D1	D2	L	D	D1	D2
JT-LTURLD	2	H1 H2 H3	30.3	15.9	3.9	1.5	30.1	15.9	7.55	3.1	35	15.88	9.93	6.3
	3		32.3	21.0	10.11	6.3	39.4	21	12.38	9.6	32.80	21	14.44	12.0
	4		37.3	25	10	6.2	37.5	25	12.30	9.7	37.75	25	16.60	12.6

K1、K2、K3

型号		喷嘴类型	K1				K2				K3
代码	适用管径	喷嘴类型	L	A	D1	D2	L	A	D1	D2	L	A	D1	D2
JT-LTURLD	2	K1 K2 K3	24.8	19.8	4.1	1.8	25.4	19.8	5.6	3.0	26.6	20.0	9.0	6.1
JT-LTURLD	4	K1 K2 K3	35.8	30.0	9.4	6.8	37.3	30.5	12.4	9.5	39.0	30.6	15.3	12.6

P1、P2

型号		喷嘴类型	P1					P2
代码	适用管径	喷嘴类型	L	A	A1	N	d	L	A	A1	N	d
JT-LTURLD	2	P1	45.80	46.8	39.78	16	1.0	45.8	46.9	41	16	1.5
JT-LTURLD	4	P2	58.85	70.0	65.20	20	1.8	—

S1

型号		喷嘴类型	S1
代码	适用管径	喷嘴类型	L	A	A1	B
JT-LTURLD	2	S1	29.5	28.6	25.0	1.7
	3		39.0	34.2	32.1	3.2
	4		50.1	50.1	47.3	4.4

R1、R2

型号		喷嘴类型	R1			R2
代码	适用管径	喷嘴类型	L	H	Rc(PT)	L	H	Rc(PT)
JT-LTURLD	2	R1 R2	20.8	16.1	Rc1/8	24.9	16.7	Rc1/4
