大头锥角定位销 直杆无肩型
图片仅供参考
收藏 分享

大头锥角定位销 直杆无肩型

产品属性： 形状 大头形 安装侧端面形状 直杆型 导入侧端面形状 无 导入头部形状 锥角形 导入表面形状 圆形 肩部 无肩型 形状筛选 定位销 无肩大头锥角形 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RXFSDP尺寸选择型 / Dm6SKS3淬火硬度58~61HRC—
JT-RXFDDP尺寸选择型 / Dp6SKS3淬火硬度58~61HRC—
—P尺寸选择型 / Dg6SKS3淬火硬度58~61HRC—
JT-RXFFDP. L. B尺寸指定型 / Dm6SKS3淬火硬度58~61HRC—
JT-RXFODP. L. B尺寸指定型 / Dp6SKS3淬火硬度58~61HRC—
JT-RXFXDP. L. B尺寸指定型 / Dg6SKS3淬火硬度58~61HRC—
JT-RXFSUP尺寸选择型 / Dm6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
JT-RXFDUP尺寸选择型 / Dp6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
—P尺寸选择型 / Dg6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
JT-RXFFUP. L. B尺寸指定型 / Dm6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
JT-RXFOUP. L. B尺寸指定型 / Dp6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
JT-RXFXUP. L. B尺寸指定型 / Dg6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
JT-RXFSQP尺寸选择型 / Dm6SKS3——
JT-RXFDQP尺寸选择型 / Dp6SKS3——
—P尺寸选择型 / Dg6SKS3——
JT-RXFFQP. L. B尺寸指定型 / Dm6SKS3——
JT-RXFOQP. L. B尺寸指定型 / Dp6SKS3——
JT-RXFXQP. L. B尺寸指定型 / Dg6SKS3——
JT-RXFSOP尺寸选择型 / Dm6SUS304——
JT-RXFDOP尺寸选择型 / Dp6SUS304——
—P尺寸选择型 / Dg6SUS304——
JT-RXFFOP. L. B尺寸指定型 / Dm6SUS304——
JT-RXFOOP. L. B尺寸指定型 / Dp6SUS304——
JT-RXFXOP. L. B尺寸指定型 / Dg6SUS304——
JT-RXFSXP尺寸选择型 / Dm6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
JT-RXFDXP尺寸选择型 / Dp6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
—P尺寸选择型 / Dg6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
JT-RXFFXP. L. B尺寸指定型 / Dm6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
JT-RXFOXP. L. B尺寸指定型 / Dp6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
JT-RXFXXP. L. B尺寸指定型 / Dg6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
JT-RXFSMP尺寸选择型 / Dm6SUS440C淬火硬度48~53HRC—
JT-RXFDMP尺寸选择型 / Dp6SUS440C淬火硬度48~53HRC—
—P尺寸选择型 / Dg6SUS440C淬火硬度48~53HRC—
JT-RXFFMP. L. B尺寸指定型 / Dm6SUS440C淬火硬度48~53HRC—
JT-RXFOMP. L. B尺寸指定型 / Dp6SUS440C淬火硬度48~53HRC—
JT-RXFXMP. L. B尺寸指定型 / Dg6SUS440C淬火硬度48~53HRC—
—P尺寸选择型 / Dm6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
—P尺寸选择型 / Dp6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
JT-RXFUSP尺寸选择型 / Dg6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
—P. L. B尺寸指定型 / Dm6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
—P. L. B尺寸指定型 / Dp6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
—P. L. B尺寸指定型 / Dg6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm

SUS440C材质的D部加工有识别槽。
工艺孔加工条件：D≠P且（D·P·L·B）≥4且P1>3。（工艺孔详细尺寸见产品简介）
P1=P-E*tan15*2

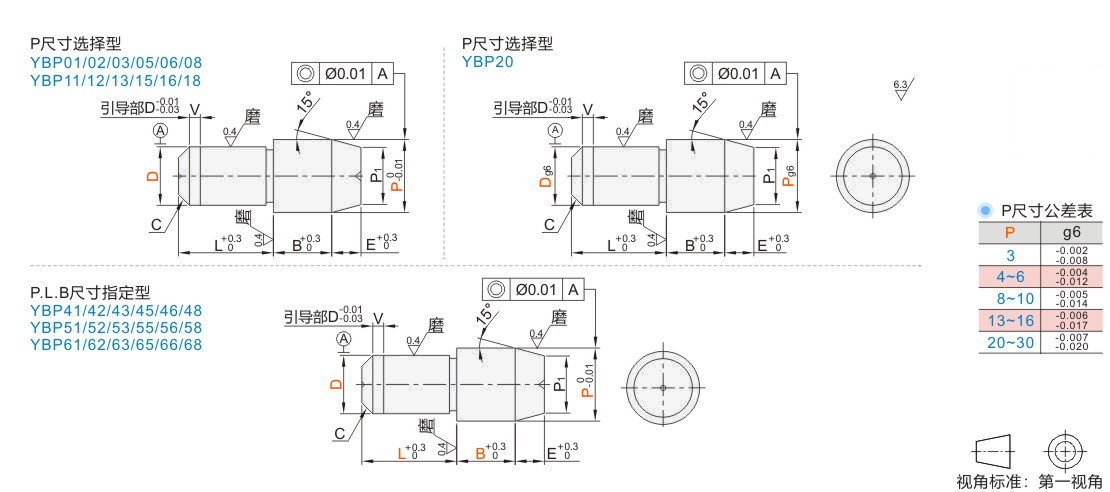

选型参数

P尺寸选择型

型号D公差PLBCEV
代码Dm6p6g6
Dm6 Dp6
JT-RXFSD JT-RXFDD
JT-RXFSU JT-RXFDU
JT-RXFSQ JT-RXFDQ
JT-RXFSO JT-RXFDO
JT-RXFSX JT-RXFDX
JT-RXFSM JT-RXFDM

Dg6
JT-RXFUS
1+0.008
+0.002		+0.012
+0.006		-0.002
-0.008		2330.10.50
23 440.51
3 4 5 65521
4+0.012
+0.004		+0.020
+0.012		-0.004
-0.012		 5 6613
5 6 810
6 8 108
8+0.015
+0.006		+0.024
+0.015		-0.005
-0.014		 10 12 13151.54
10 12 13 15102
12+0.018
+0.007		+0.029
+0.018		-0.006
-0.017		 13 15 16
13 15 16222
16 16 20 2535
20+0.021
+0.008		+0.035
+0.022		-0.007
-0.020		 25 303015

P.L.B尺寸指定型

型号D公差最小单位0.01最小单位1最小单位0.1CEV
代码Dm6p6g6PLB
Dm6 Dp6 Dg6
JT-RXFFD JT-RXFOD JT-RXFXD
JT-RXFFU JT-RXFOU JT-RXFXU
JT-RXFFQ JT-RXFOQ JT-RXFXQ
JT-RXFFO JT-RXFOO JT-RXFXO
JT-RXFFX JT-RXFOX JT-RXFXX
JT-RXFFM JT-RXFOM JT-RXFXM		1+0.008
+0.002		+0.012
+0.006		-0.002
-0.008		1.20~3.002~31.0~5.00.10.50
22.50~8.002~81.0~15.00.51
33.50~10.003~1021
4+0.012
+0.004		+0.020
+0.012		-0.004
-0.012		4.50~10.003~1513
55.50~12.005~15
66.50~12.005~151.0~30.0
8+0.015
+0.006		+0.024
+0.015		-0.005
-0.014		8.50~16.005~201.54
1011.00~18.005~253.0~30.02
12+0.018
+0.007		+0.029
+0.018		-0.006
-0.017		13.00~20.006~30
1314.00~20.007~305.0~30.02
1617.00~30.008~3535
20+0.021
+0.008		+0.035
+0.022		-0.007
-0.020		22.00~30.0010~45

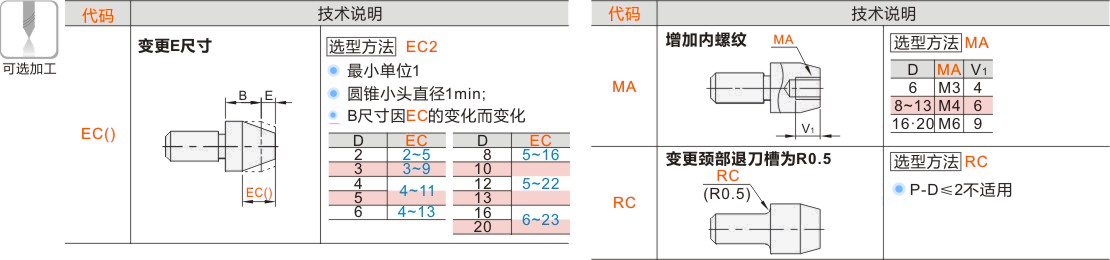

可选加工参数
