直线导轨式变距滑台

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

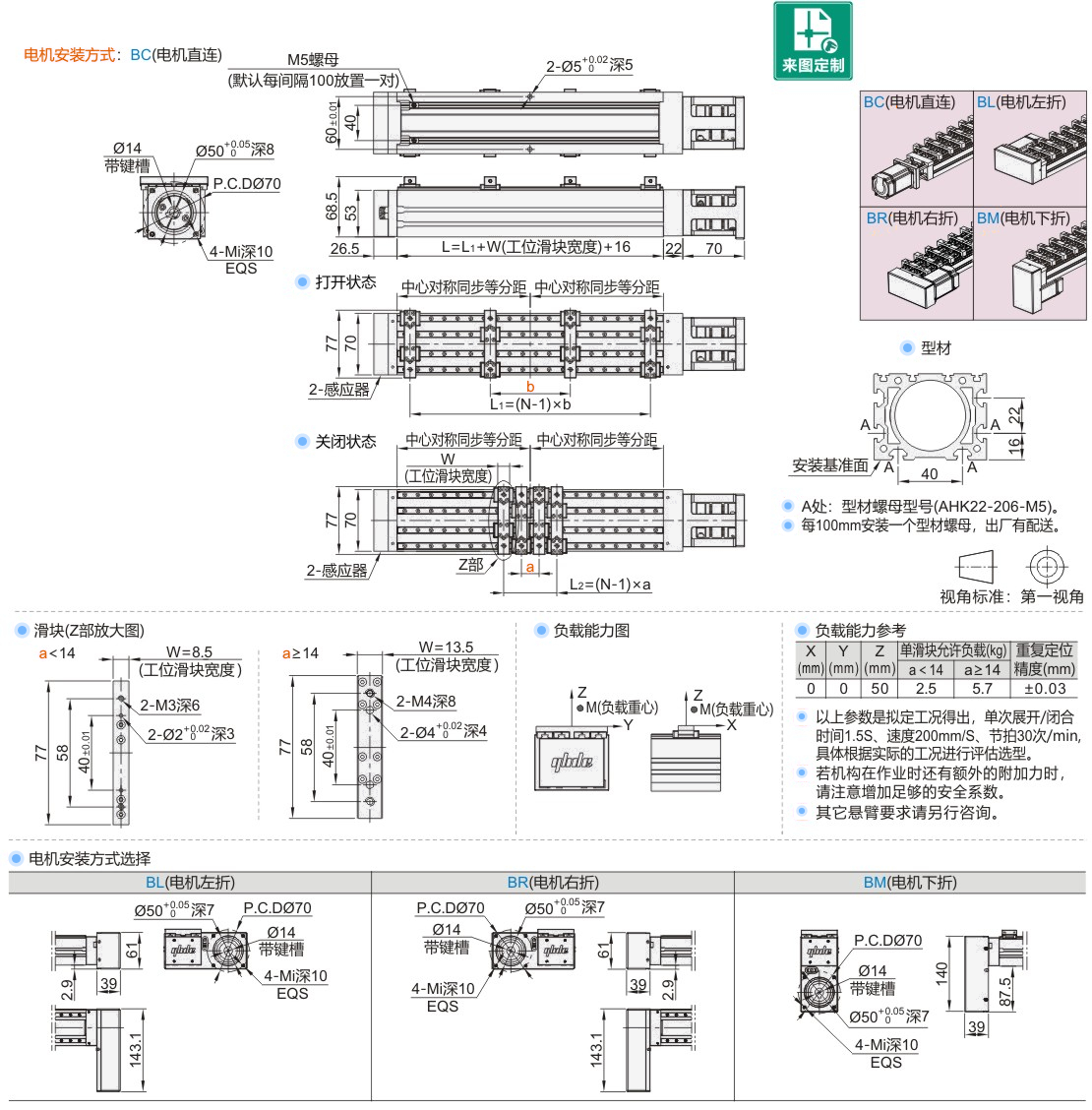

代码	传动方向	传动方式	底座宽度	材质 / 型材	材质 / 轴承座	材质 / 头部护盖	材质 / 尾部护盖	表面处理 / 型材	类型
JT-VQTFF	变距轴	凸轮轴	70	铝合金	铝合金	SUS304	SUS304	阳极氧化	直线导轨式

特点：多工位同步任意等分变距，实现高效的物件同步搬运。
适用范围：常用于锂电，光伏、半导体、医药、汽车等相关行业自动化搬运，移载。
本产品不含电机，电机需另行选购。

选型参数

选型表

型号		最小单位1		电机安装方式	电机品牌	电机规格	输出信号
型号		最小单位1						代码	滑块数量 N	滑块最小中心距a	滑块最大中心距b
JT-VQTFF	2	9~	10~220					BC(电机直连) BL(电机左折) BR(电机右折) BM(电机下折)	P(松下, Mi=M4) Y(安川, Mi=M5) M(三菱, Mi=M5） T(台达, Mi=M5） H(汇川, Mi=M5）	F (伺服电机)	NPN PNP
	3		10~220
	4		10~96
	5		10~96
	6		10~65
	7		10~65
	8		10~49
	9		10~49
	10		10~40
	11		10~40
	12		10~34
	13		10~34
	14		10~30
	15		10~30
JT-VQTFF	2	14	15~430	BC(电机直连) BL(电机左折) BR(电机右折) BM(电机下折)	P(松下, Mi=M4) Y(安川, Mi=M5) M(三菱，Mi=M5） T(台达，Mi=M5） H(汇川，Mi=M5）	F (伺服电机)	NPN PNP
	3		15~220
	4		15~154
	5		15~118
	6		15~97
	7		15~83
	8		15~73
	9		15~66
	10		15~60
	11		15~55
	12		15~51
	13		15~48
	14		15~45
	15		15~43
	16		15~41

选型需满足条件：a<b。底板为型材，安装孔为型材螺母，孔距可在型材范围内任意可调。
展开遮光片可调，您可以根据需求在范围内调整转动角度的极限位。
