Y-EFA32 闭环同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色 / 主体	使用温度	类型	类型
Y-EFA32	2.032	橡胶	玻璃纤维线	黑色	-20~80℃	MXL	标准型
Y-EFA32	5.08	橡胶	玻璃纤维线	黑色	-20~80℃	XL	标准型
Y-EFA32	9.525	橡胶	玻璃纤维线	黑色	-20~80℃	L	标准型
Y-EFA32	12.7	橡胶	玻璃纤维线	黑色	-20~80℃	H	标准型

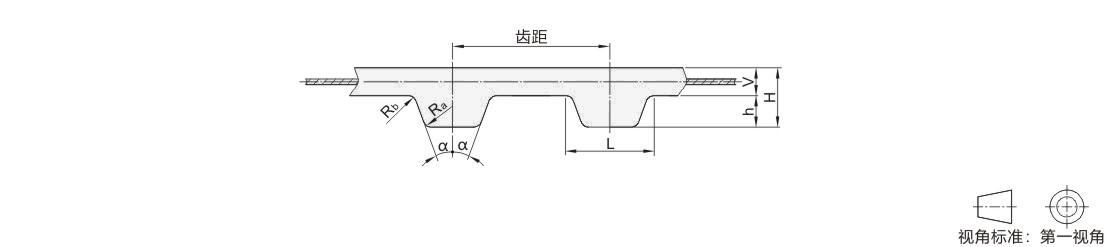

代码	齿形	齿距	2α	L	h	H	V	Ra	Rb
Y-EFA32	MXL	2.032	40°	1.14	0.51	1.1	0.59	0.13	0.13
	XL	5.08	50°	2.57	1.25	2.25	1	0.38	0.38
	L	9.525	40°	4.65	1.9	3.5	1.6	0.51	0.51
	H	12.7	40°	6.12	2.3	4.3	2	1	1

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8
51~100	±1.0

选型参数

JT-RVABQU-MXL(齿距：2.032)

型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长
JT-RVABQU-MXL	19 (4.8mm) 25 (6.4mm) 37 (9.5mm) 50 (12.7mm)	52	105.66
		54	109.73
		57	115.82
		60	121.92
		63	128.02
		65	132.08
		70	142.24
		72	146.3
		75	152.4
		76	154.43
		80	162.56
		82	166.62
		83	168.66
		85	172.72
		88	178.82
		90	182.88
		94	191.01
		95	193.04
		98	199.14
		100	203.2
		106	215.39
		110	223.52
		112	227.58
		114	231.65
		118	239.78
		120	243.84
		125	254
		128	260.1
		129	262.13
		130	264.16
		132	268.22
		134	272.29
		142	288.54
		144	292.61
		145	294.64
		150	304.8
		155	314.96
		160	325.12
		165	335.28
		175	355.6
		177	359.66
		180	365.76
		195	396.24
		205	416.56
		212	430.78
		220	447.04
		221	449.JT-VMPSLCSFZMPNZFZ
		224	455.17
		232	471.42
		236	479.55
		240	487.68
		248	503.94
		250	508
		256	520.19
		262	532.38
		271	550.67
		275	558.8
		280	568.96
		295	599.44
		315	640.08
		372	755.9
		380	772.16
		400	812.8
		413	839.22
448	910.34
464	942.85
487	989.58
500	1016
516	1048.51
535	1087.12

JT-RVABQU-XL(齿距：5.08)

型号		齿数	皮带周长		型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长		代码	皮带公称宽度	齿数	皮带周长
JT-RVABQU-XL	25 (6.4mm) 31 (7.9mm) 37 (9.5mm) 50 (12.7mm)	25	127		JT-RVABQU-XL	25 (6.4mm) 31 (7.9mm) 37 (9.5mm) 50 (12.7mm)	106	538.48
		30	152.4				107	543.56
		32	162.56				108	548.64
		34	172.72				110	558.8
		35	177.8				111	563.88
		36	182.88				112	568.96
		37	187.96				114	579.12
		38	193.04				115	584.2
		39	198.12				117	594.36
		40	203.2				120	609.6
		42	213.36				122	619.76
		44	223.52				124	629.92
		45	228.6				125	635
		46	233.68				130	660.4
		47	238.76				131	665.48
		48	243.84				133	675.64
		49	248.92				135	685.8
		50	254				138	701.04
		51	259.08				140	711.2
		52	264.16				141	716.28
		53	269.24				145	736.6
		54	274.32				150	762
		55	279.4				155	787.4
		56	284.48				157	797.56
		57	289.56				160	812.8
		58	294.64				161	817.88
		59	299.72				165	838.2
		60	304.8				170	863.6
		61	309.88				172	873.76
		62	314.96				174	883.92
		63	320.04				176	894.08
		64	325.12				178	904.24
		65	330.2				180	914.4
		66	335.28				182	924.56
		67	340.36				185	939.8
		68	345.44				186	944.88
		69	350.52				188	955.04
		70	355.6				192	975.36
		71	360.68				193	980.44
		72	365.76				194	985.52
		73	370.84				195	990.6
		74	375.92				198	1005.84
		75	381				200	1016
		76	386.08				204	1036.32
		77	391.16				212	1076.96
		78	396.24				215	1092.2
		79	401.32				225	1143
		80	406.4				228	1158.24
		81	411.48				230	1168.4
		82	416.56				235	1193.8
		83	421.64				245	1244.6
		84	426.72				248	1259.84
		85	431.8				255	1295.4
		86	436.88				270	1371.6
		87	441.96				282	1432.56
		88	447.04				296	1503.68
		89	452.12				304	1544.32
		90	457.2				315	1600.2
		91	462.28				319	1620.52
		92	467.36				343	1742.44
		94	477.52				414	2103.12
		95	482.6				430	2184.4
		97	492.76	444			2255.52
		98	497.84	450			2286
99	502.92	454	2306.32
100	508	457	2321.56
101	513.08	463	2352.04
103	523.24	507	2575.56
104	528.32	510	2590.8
105	533.4	/

JT-RVABQU-L(齿距：9.525)

型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长
JT-RVABQU-L	50 (12.7mm) 75 (19.1mm) 100 (25.4mm) 150 (38.1mm)	26	247.65
		29	276.23
		33	314.33
		36	342.9
		40	381
		44	419.1
		45	428.63
		46	438.15
		50	476.25
		54	514.35
		56	533.4
		58	552.45
		60	571.5
		64	609.6
		66	628.65
		68	647.7
		70	666.75
		72	685.8
		74	704.85
		76	723.9
		80	762
		81	771.53
		84	800.1
		85	809.63
		86	819.15
		89	847.73
		90	857.25
		92	876.3
		96	914.4
		98	933.45
		100	952.5
		102	971.55
		104	990.6
		105	1000.13
		112	1066.8
		114	1085.85
		116	1104.9
		117	1114.43
		119	1133.48
		120	1143
		124	1181.1
		128	1219.2
		136	1295.4
		137	1304.93
		140	1333.5
		144	1371.6
		146	1390.65
		155	1476.38
		160	1524
		161	1533.53
		165	1571.63
		168	1600.2
		170	1619.25
		174	1657.35
		176	1676.4
		186	1771.65
		194	1847.85
		195	1857.38
		205	1952.63
		208	1981.2
		210	2000.25
		215	2047.88
		228	2171.7
		230	2190.75
235	2238.38
244	2324.1
245	2333.63
250	2381.25
345	3286.13

JT-RVABQU-H(齿距：12.7)

型号		齿数	皮带周长
代码	皮带公称宽度	齿数	皮带周长
JT-RVABQU-H	75 (19.1mm) 100 (25.4mm) 150 (38.1mm) 200 (50.8mm)	37	469.9
		45	571.5
		46	584.2
		48	609.6
		49	622.3
		54	685.8
		56	711.2
		60	762
		62	787.4
		63	800.1
		64	812.8
		66	838.2
		68	863.6
		70	889
		72	914.4
		74	939.8
		75	952.5
		78	990.6
		80	1016
		82	1041.4
		84	1066.8
		86	1092.2
		90	1143
		93	1181.1
		96	1219.2
		98	1244.6
		102	1295.4
		106	1346.2
		108	1371.6
		112	1422.4
		113	1435.1
		114	1447.8
		116	1473.2
		120	1524
		121	1536.7
		126	1600.2
		128	1625.6
		130	1651
		132	1676.4
		136	1727.2
		140	1778
		146	1854.2
		150	1905
		152	1930.4
		154	1955.8
		160	2032
		162	2057.4
		164	2082.8
		168	2133.6
		170	2159
		172	2184.4
		176	2235.2
		180	2286
		190	2413
		197	2501.9
		200	2540
		204	2590.8
		210	2667
		220	2794
		226	2870.2
		228	2895.6
		250	3175
		265	3365.5
		270	3429
280	3556
336	4267.2
340	4318
