铰链型导向轴支座 L形

图片仅供参考

铰链型导向轴支座 L形

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质 / 主体	材质 / 弹簧销	表面处理 / 主体	附件	附件	类型
JT-SMESD	L形	S45C	不锈钢	发黑	1个内六角圆柱头螺钉	1个尼龙垫圈	铰链型 ● 通孔形
JT-SMEDD	底部安装型	S45C	不锈钢	发黑	1个内六角圆柱头螺钉	1个尼龙垫圈	铰链型 ● 通孔形
JT-SMEUD	侧面安装型	S45C	不锈钢	发黑	1个内六角圆柱头螺钉	1个尼龙垫圈	铰链型 ● 通孔形
JT-SMEQD	T形	S45C	不锈钢	发黑	1个内六角圆柱头螺钉	1个尼龙垫圈	铰链型 ● 通孔形
JT-SMESU	L形	S45C	不锈钢	喷细砂无电解镀镍	1个内六角圆柱头螺钉（不锈钢）	1个尼龙垫圈	铰链型 ● 通孔形
JT-SMEDU	底部安装型	S45C	不锈钢	喷细砂无电解镀镍	1个内六角圆柱头螺钉（不锈钢）	1个尼龙垫圈	铰链型 ● 通孔形
JT-SMEUU	侧面安装型	S45C	不锈钢	喷细砂无电解镀镍	1个内六角圆柱头螺钉（不锈钢）	1个尼龙垫圈	铰链型 ● 通孔形
JT-SMEQU	T形	S45C	不锈钢	喷细砂无电解镀镍	1个内六角圆柱头螺钉（不锈钢）	1个尼龙垫圈	铰链型 ● 通孔形
JT-SMESX	L形	SUS304	不锈钢	—	1个内六角圆柱头螺钉（不锈钢）	1个尼龙垫圈	铰链型 ● 通孔形
JT-SMEDX	底部安装型	SUS304	不锈钢	—	1个内六角圆柱头螺钉（不锈钢）	1个尼龙垫圈	铰链型 ● 通孔形
JT-SMEUX	侧面安装型	SUS304	不锈钢	—	1个内六角圆柱头螺钉（不锈钢）	1个尼龙垫圈	铰链型 ● 通孔形
JT-SMEQX	T形	SUS304	不锈钢	—	1个内六角圆柱头螺钉（不锈钢）	1个尼龙垫圈	铰链型 ● 通孔形

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。

选型参数

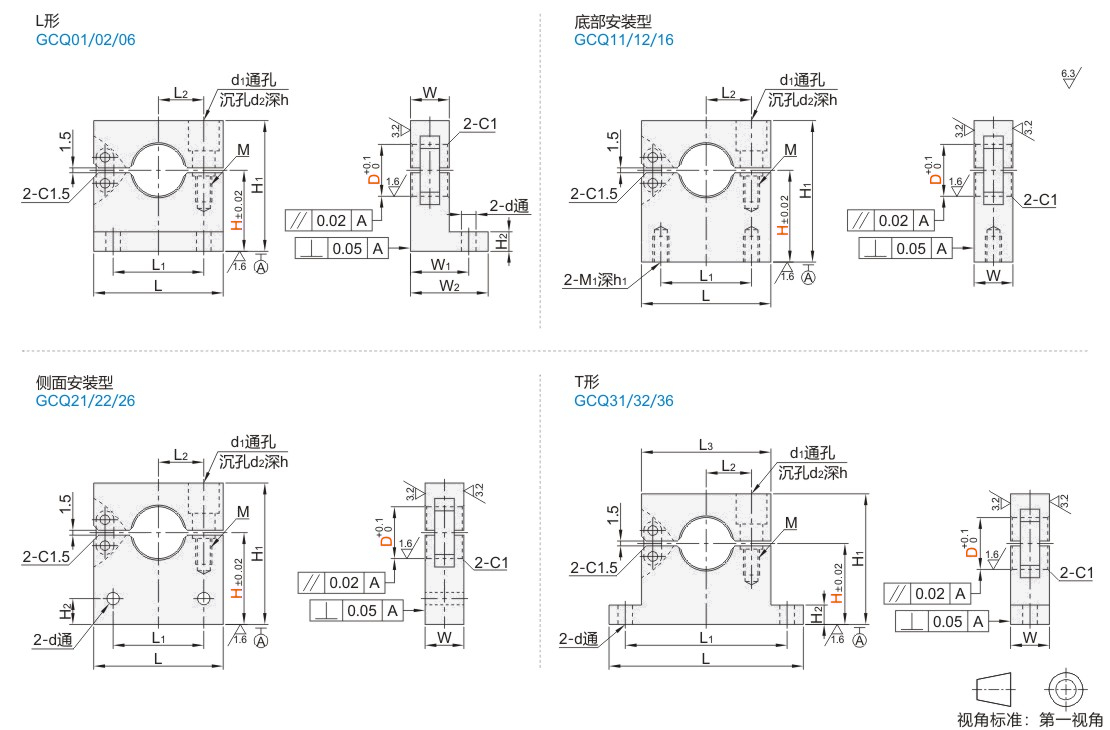

L形

型号		H	H1	H2	L	L1	L2	W	W1	W2	d	d1	d2	h	M
代码	D	H	H1	H2	L	L1	L2	W	W1	W2	d	d1	d2	h	M
JT-SMESD JT-SMESU JT-SMESX	10	20	H＋9	6	30	20	10	10	15	20	4.5	5	8	4	M4
	12	20	H＋10		30	20	10	10	15	20		5	8	5	M4
	16	25	H＋12		40	28	14	12	18	24		7	9.5	6	M5
	20	25 30	H＋15	8	40	30	14.5	16	22.5	29	5.5	7	9.5	8	M5
	25	40	H＋18	8	50	36	18	16	23	29	6.6	8	13	8	M6
	30	40	H＋21	10	65	48	24	19	28	37	9	8	13	11	M6

底部安装型/侧面安装型

型号		H	H1	H2	L	L1	L2	W	d	d1	d2	h	M	M1	h1
代码	D	H	H1	H2	L	L1	L2	W	d	d1	d2	h	M	M1	h1
底部安装型 JT-SMEDD JT-SMEDU JT-SMEDX 侧面安装型 JT-SMEUD JT-SMEUU JT-SMEUX	10	20	H＋9	5	30	20	10	10	4.5	5	8	4	M4	M4	6
	12	20	H＋10		30	20	10	10		5	8	5	M4
	16	25	H＋12		40	24	14	12		7	9.5	6	M5
	20	25 30	H＋15	7	40	24	14.5	16	5.5	7	9.5	8	M5	M6	9
	25	40	H＋18	7	50	35	18	16	6.6	8	13	8	M6	M6	9
	30	40	H＋21	10	65	45	24	19	9	8	13	11	M6	M8	12

T形

型号		H	H1	H2	L	L1	L2	L3	W	d	d1	d2	h	M
代码	D	H	H1	H2	L	L1	L2	L3	W	d	d1	d2	h	M
JT-SMEQD JT-SMEQU JT-SMEQX	10	20	H＋9	6	50	40	10	30	10	4.5	5	8	4	M4
	12	20 30	H＋10		50	40	10	30	10		5	8	5	M4
	16	25 30	H＋12		60	50	14	40	12		7	9.5	6	M5
	20	25 30	H＋15	8	65	52	14.5	40	16	5.5	7	9.5	8	M5
	25	30 50	H＋18	8	75	62	18	50	16	6.6	8	13	8	M6
	30	30 60	H＋21	10	100	80	24	65	19	9	8	13	11	M6
