背面张紧惰轮两侧双轴承型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 带轮	材质 / 法兰	材质 / 轴承	表面处理	类型
JT-VKXSD	无法兰型	铝合金	铝合金	钢	本色阳极氧化	双轴承型
JT-VKXSU	带法兰型	铝合金	铝合金	钢	本色阳极氧化	双轴承型
JT-VKXSQ	无法兰型	铝合金	铝合金	钢	黑色阳极氧化	双轴承型
JT-VKXSF	带法兰型	铝合金	铝合金	钢	黑色阳极氧化	双轴承型
JT-VKXSO	无法兰型	铝合金	铝合金	钢	硬质阳极氧化	双轴承型
JT-VKXSX	带法兰型	铝合金	铝合金	钢	硬质阳极氧化	双轴承型
JT-VKXDD	无法兰型	S45C	S45C	钢	发黑	双轴承型
JT-VKXDU	带法兰型	S45C	S45C	钢	发黑	双轴承型
JT-VKXDQ	无法兰型	S45C	S45C	钢	喷砂镀镍	双轴承型
JT-VKXDF	带法兰型	S45C	S45C	钢	喷砂镀镍	双轴承型
JT-VKXDO	无法兰型	S45C	S45C	钢	镀硬铬	双轴承型
JT-VKXDX	带法兰型	S45C	S45C	钢	镀硬铬	双轴承型
JT-VKXUD	无法兰型	SUS304	SUS304	不锈钢	—	双轴承型
JT-VKXUU	带法兰型	SUS304	SUS304	不锈钢	—	双轴承型

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级
硬质阳极氧化处理的表层硬度为300HV~ 。

镀硬铬镀层厚度3~5um，表层硬度HV600~ 。

小部分加工部位可能无表面处理。

不指定轴承品牌。

轴承为压入式。

"可选加工"见同步轮产品简介(JT-VKXSD~21适用ZC/PA/MK可选加工，JT-VKXSU~22适用WC/WD/WE/FC/ZC/PA/MK可选加工)。

轴承尺寸

d	轴承型号×数量	D1	B	dh
3	BAF673ZZ×2	6	2.5	5
4	BAF674ZZ×2	7		6
5	BAF675ZZ×2	8		6.5
6	BAF676ZZ×2	10	3	8
7	BAF687ZZ×2	14	5	12
8	BAF688ZZ×2	16		13
9	BAF689ZZ×2	17		14
10	BAY6900ZZ×2	22	6	19.5
12	BAY6001ZZ×2	28	8	25
15	BAY6002ZZ×2	32	9	29
20	BAY6004ZZ×2	42	12	37
25	BAY6005ZZ×2	47	12	42

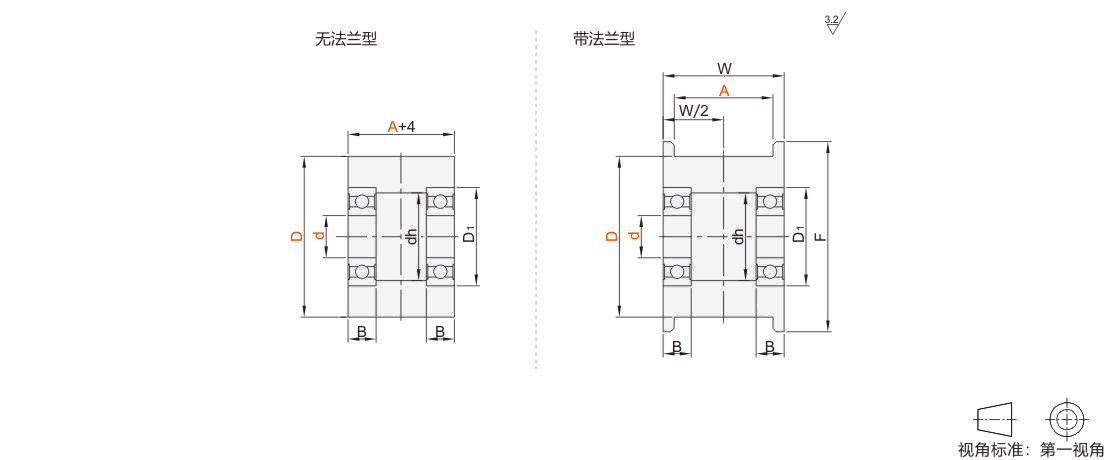

选型参数

选型表

型号		D	d	仅带法兰型
代码	A(最小单位1)	D	d	F	W
无法兰型带法兰型 JT-VKXSD JT-VKXSU JT-VKXSQ JT-VKXSF JT-VKXSO JT-VKXSX JT-VKXDD JT-VKXDU JT-VKXDQ JT-VKXDF JT-VKXDO JT-VKXDX JT-VKXUD JT-VKXUU	5~66	15	3 4 5	20	A+4
	5~96	20	3 4 5 6	25
	8~96	25	3 4 5 6 7	30
	8~106	30	3 4 5 6 7 8 9	35
		35	3 4 5 6 7 8 9 10	40
		40	3 4 5 6 7 8 9 10 12	45
		45	3 4 5 6 7 8 9 10 12 15	55
		50	3 4 5 6 7 8 9 10 12 15	60
		55	3 4 5 6 7 8 9 10 12 15 20	65
		60	3 4 5 6 7 8 9 10 12 15 20 25	70
		65		75
		70		80

可选加工参数

暂未上传文档资料

背面张紧惰轮 两侧双轴承型
