梅花式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理	附件	类型
JT-RMBXFD	铝合金	聚氨酯	本色阳极氧化	内六角紧定螺钉	螺钉固定型
JT-RMBXFU	铝合金	聚氨酯	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型

特点
缓冲部件采用聚氨酯弹性体为原料，扭矩超越传统爪形联轴器的2倍以上。
缓冲部件采用预压缩设计，可在无间隙的条件下使用。
聚氨酯弹性体传递对震动和冲击的吸收性良好。
顺时针和逆时针回转时特性完全一样。
聚氨酯弹性体能抗油和电气绝缘。

因偏心、偏角、轴向的位移如果同时出现多种偏差时，则各容许值会降低。

选型参数

选型表

型号		d-e
代码	D	d-e
螺钉固定型 JT-RMBXFD 螺钉夹紧型 JT-RMBXFU	14	d	3	4	5	6	6.35	7
	14	e	3 4 5 6 6.35 7	4 5 6 6.35 7	5 6 6.35 7	6 6.35 7	6.35 7	7
	20	d	4	5	6	6.35	7	8	9	9.525	10
	20	e	4 5 6 6.35 7 8 9 9.525 10	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 9.525 10	9 9.525 10	9.525 10	10
	25	d	5	6	6.35	7	8	9	9.525	10	11	12
	25	e	5 6 6.35 7 8 9 9.525 10 11 12	6 6.35 7 8 9 9.525 10 11 12	6.35 7 8 9 9.525 10 11 12	7 8 9 9.525 10 11 12	8 9 9.525 10 11 12	9 9.525 10 11 12	9.525 10 11 12	10 11 12	11 12	12
	30	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15
	30	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	7 8 9 9.525 10 11 12 12.7 13 14 15	8 9 9.525 10 11 12 12.7 13 14 15	9 9.525 10 11 12 12.7 13 14 15	9.525 10 11 12 12.7 13 14 15	10 11 12 12.7 13 14 15	11 12 12.7 13 14 15	12 12.7 13 14 15	12.7 13 14 15	13 14 15	14 15	15
	35	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17
	35	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17	9 9.525 10 11 12 12.7 13 14 15 16 17	9.525 10 11 12 12.7 13 14 15 16 17	10 11 12 12.7 13 14 15 16 17	11 12 12.7 13 14 15 16 17	12 12.7 13 14 15 16 17	12.7 13 14 15 16 17	13 14 15 16 17	14 15 16 17	15 16 17	16 17	17
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	40L	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	40L	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	55	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28	30
	55	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	13 14 15 16 17 18 19 20 22 24 25 28 30	14 15 16 17 18 19 20 22 24 25 28 30	15 16 17 18 19 20 22 24 25 28 30	16 17 18 19 20 22 24 25 28 30	17 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	65	d	14	15	16	17	18	19	20	22	24	25	28	30	32	35	36	38
	65	e	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	16 17 18 19 20 22 24 25 28 30 32 35 36 38	17 18 19 20 22 24 25 28 30 32 35 36 38	18 19 20 22 24 25 28 30 32 35 36 38	19 20 22 24 25 28 30 32 35 36 38	20 22 24 25 28 30 32 35 36 38	22 24 25 28 30 32 35 36 38	24 25 28 30 32 35 36 38	25 28 30 32 35 36 38	28 30 32 35 36 38	30 32 35 36 38	32 35 36 38	35 36 38	36 38	38
	80	d	19	20	22	24	25	28	30	32	35	36	38	40	42	45
	80	e	19 20 22 24 25 28 30 32 35 36 38 40 42 45	20 22 24 25 28 30 32 35 36 38 40 42 45	22 24 25 28 30 32 35 36 38 40 42 45	24 25 28 30 32 35 36 38 40 42 45	25 28 30 32 35 36 38 40 42 45	28 30 32 35 36 38 40 42 45	30 32 35 36 38 40 42 45	32 35 36 38 40 42 45	35 36 38 40 42 45	36 38 40 42 45	38 40 42 45	40 42 45	42 45	45

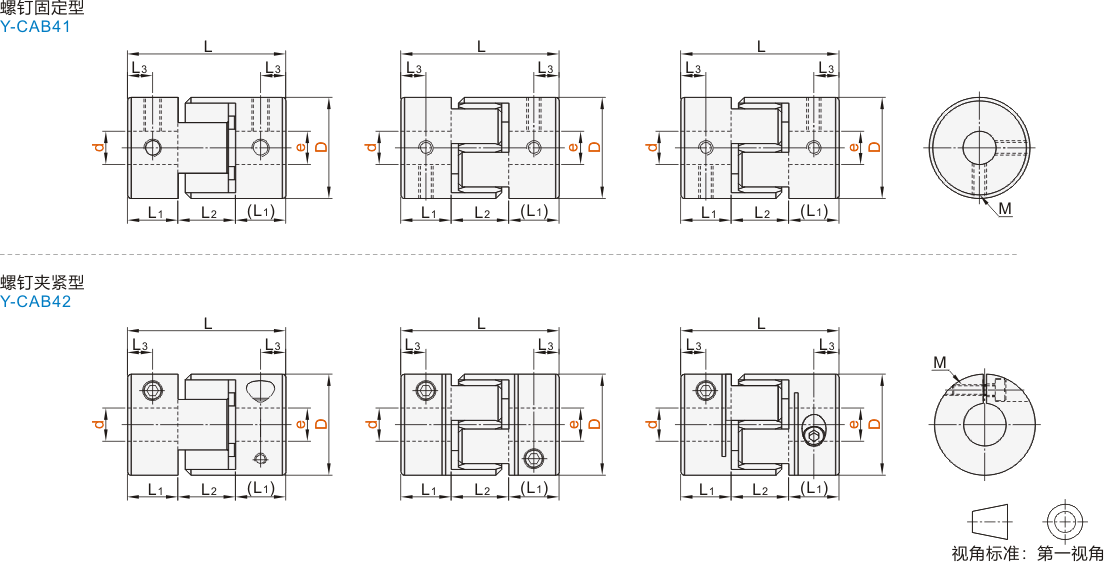

尺寸性能表

型号		L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m2)	静态扭转刚性 (N·m/rad)	最大容许偏差			重量(g)
代码	D	L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m2)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量(g)
螺钉固定型 JT-RMBXFD	14	22	6.5	9	3.8	M4	0.7	2	4	10000	1.98×10⁻⁷	20	0.1	1.0	±0.6	6
	20	30	10.3	9	5.2	M4	1.7	4.8	9.6		1.09×10⁻⁶	42			±0.8	18
	25	34	11.5	11	5.8			9.5	19		4.26×10⁻⁶	95			±0.9	32
	30	35	11.7	11.6	5.9			12	24		6.19×10⁻⁶	132			±1 .0	47
	35	50	18	14	9	M5	4	15	30		2.56×10⁻⁵	950			±1.1	90
	40	55	20	15	10			16.5	33		3.34×10⁻⁵	1250			±1.2	123
	40L	66	25.5	15	12.8			16.5	33		4.0 1×10⁻⁵	1500			±1.2	150
	55	78	30.5	17	15.3	M6	7	45	90	7000	1.63×10⁻⁴	1940			±1.4	346
	65	90	36	18	18	M8	15	100	200	6000	3.69×10⁻⁴	3010			±1.5	510
	80	114	46	22	23	M8	15	250	500	5000	1.04×10⁻³	5820			±1.8	1010
螺钉夹紧型 JT-RMBXFU	14	22	6.5	9	3.8	M2	1	2	4	10000	1.98×10⁻⁷	20	0.1	1.0	±0.6	6
	20	30	10.3	9	5.2	M3	1.5	4.8	9.6		1.09×10⁻⁶	42			±0.8	18
	25	34	11.5	11	5.8	M3	3.4	9.5	19		4.26×10⁻⁶	95			±0.9	32
	30	35	11.7	11.6	5.9	M4	3.4	12	24		6.19×10⁻⁶	132			±1.0	47
	35	50	18	14	6.5	M5	7	15	30		2.56×10⁻⁵	950			±1.1	90
	40	55	20	15	6.7			16.5	33		3.34×10⁻⁵	1250			±1.2	123
	40L	66	25.5	15	8.7			16.5	33		4.0 1×10⁻⁵	1500			±1.2	152
	55	78	30.5	17	11	M6	14	45	90	700	1.63×10⁻⁴	1940			±1.4	346
	65	90	36	18	12.3	M8	30	100	200	6000	3.69×10⁻⁴	3010			±1.5	532
	80	114	46	22	11.5	M8	30	250	500	5000	1.04×10⁻³	5820			±1.8	1000

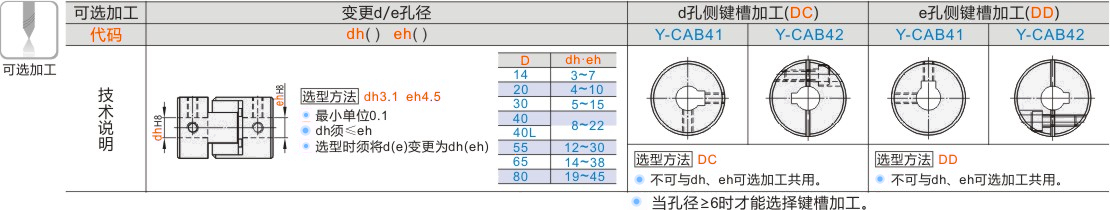

键槽尺寸表

轴径尺寸	键槽尺寸
Ød,Øe (mm)	宽度b(mm)		深度t(mm)
Ød,Øe (mm)	标准尺寸	公差	标准尺寸	公差
Ø6~Ø7.99	2	±0.0125	1	+0.1 0
Ø8~Ø10	3	±0.0125	1.4
Ø10.01~Ø12	4	±0.015	1.8
Ø12.01~Ø17	5		2.3
Ø17.01~Ø22	6		2.8
Ø22.01~Ø30	8	±0.018	3.3
Ø30.01~Ø38	10	±0.018		+0.2 0
Ø38.01~Ø44	12	±0.0215
Ø44.01~Ø50	14	±0.0215	3.8

暂未上传文档资料
