规格 *

D型环

图片仅供参考

D型环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YXAQQ	合金钢	烤漆(红色)	焊接D型环

选型参数

选型表

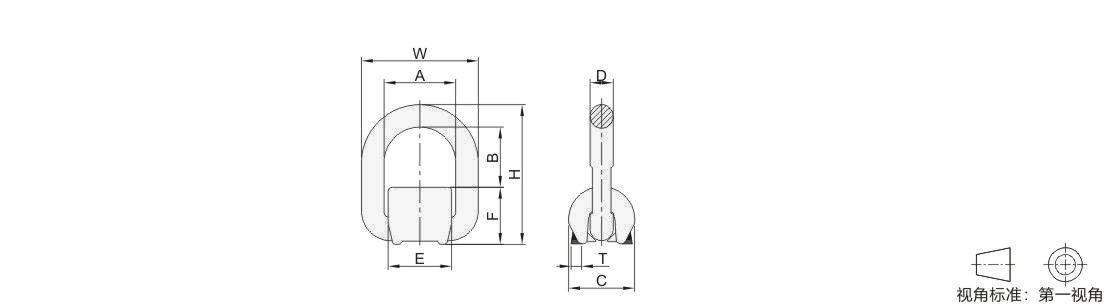

型号									A					B					C				D						E			F			H				T			W				净重 (kg)
代码					规格				A					B					C				D						E			F			H				T			W				净重 (kg)
JT-YXAQQ					1.12T				41					35					38				13						36			33			81				5			67				0.4
					2T				42					41.5					40				14						38			35.5			91				6			70				0.47
					3.15T				45					41.5					43				17.5						43			39			98				7			80				0.69
					5.3T				54					48					60				22						50			49			119				8			98				1.46
					8T				70					60					69				27						66			58			145				10			124				2.5
					10T				84					81					75				28						76			62			171				12			140				3.2
					15T				95					86					87				34						88			69			189				15			163				5.79
					20T				147					146.5					125				46						124			88			280.5				20			239				15.5

工作极限载荷

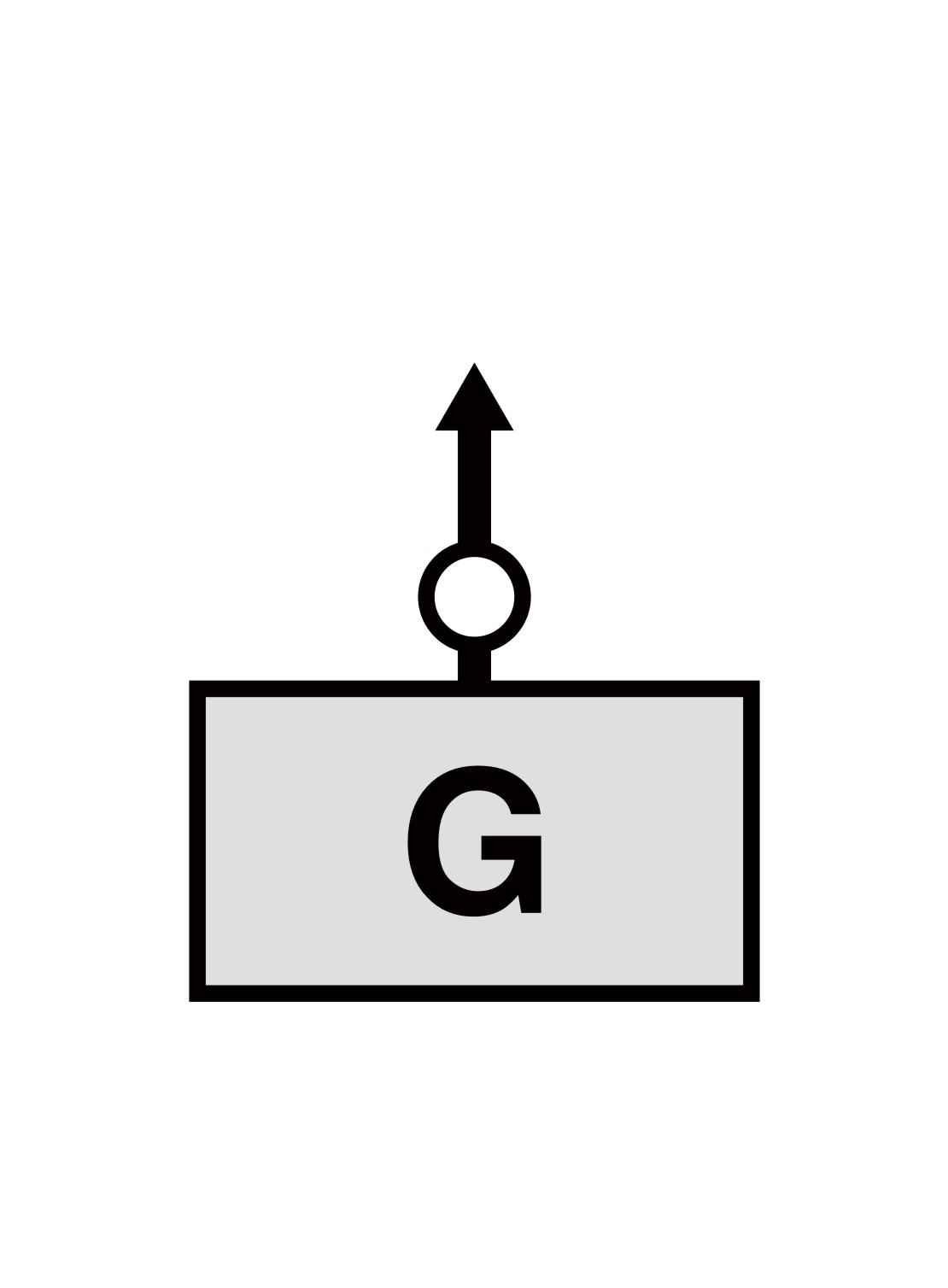

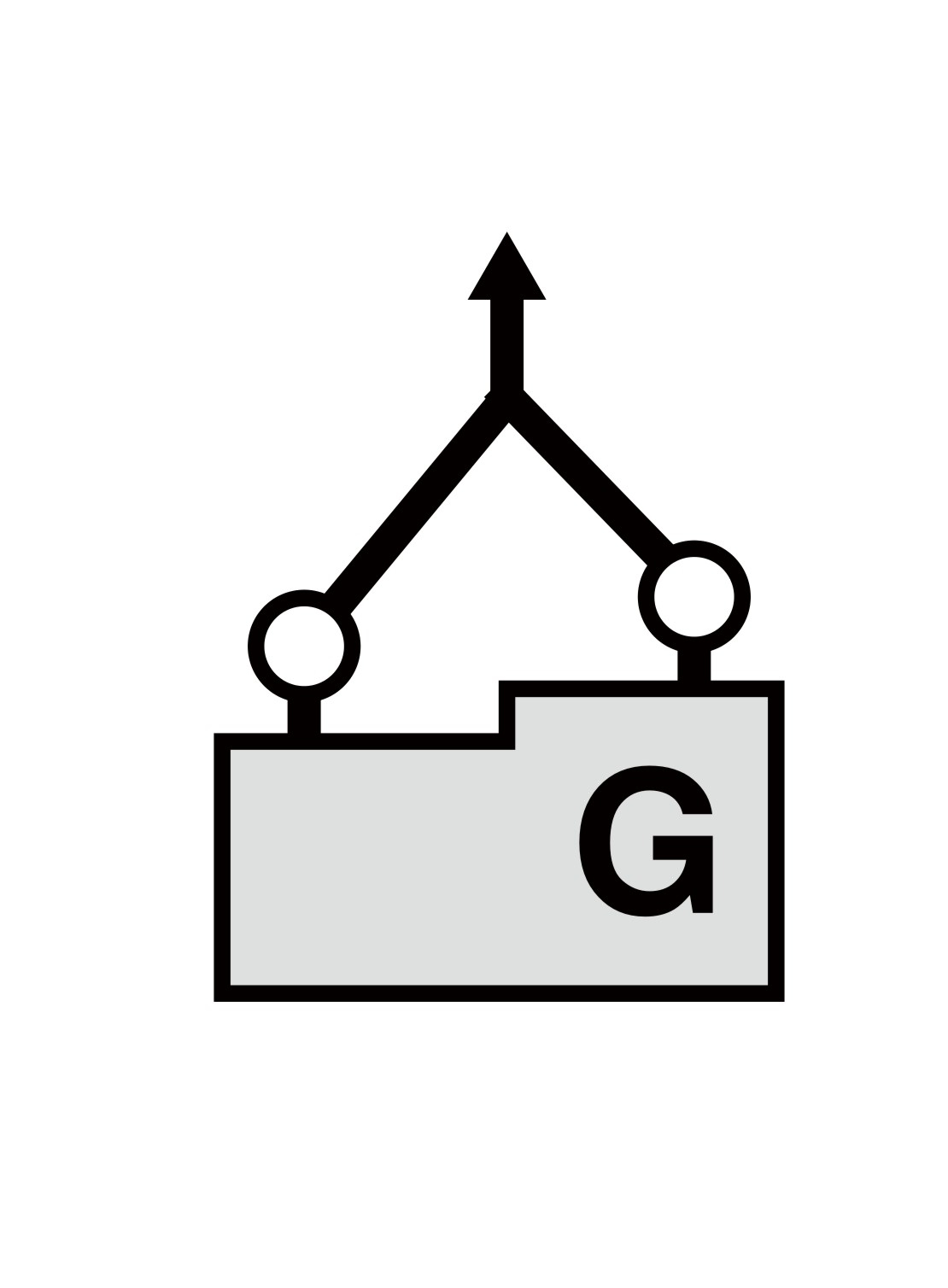

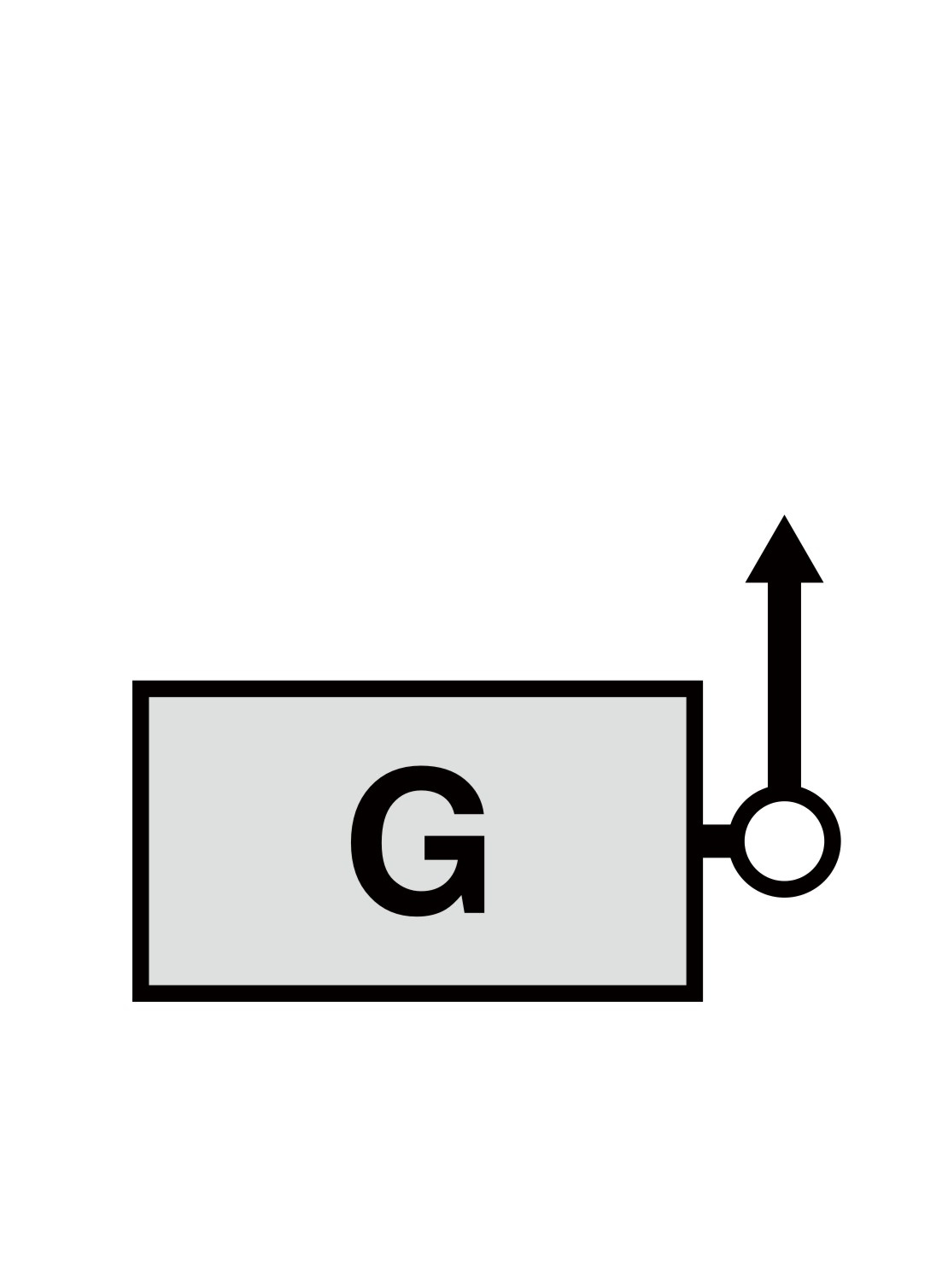

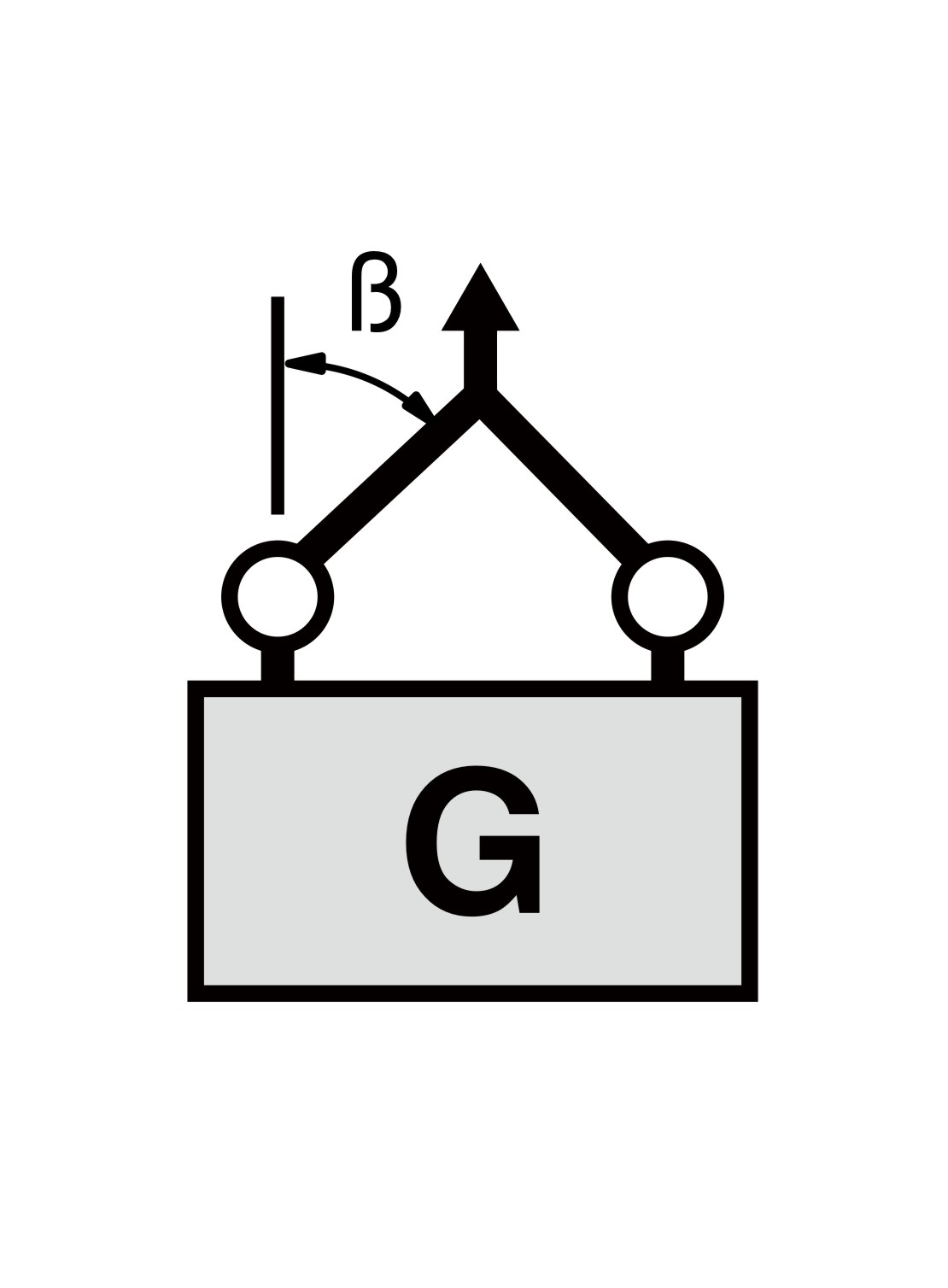

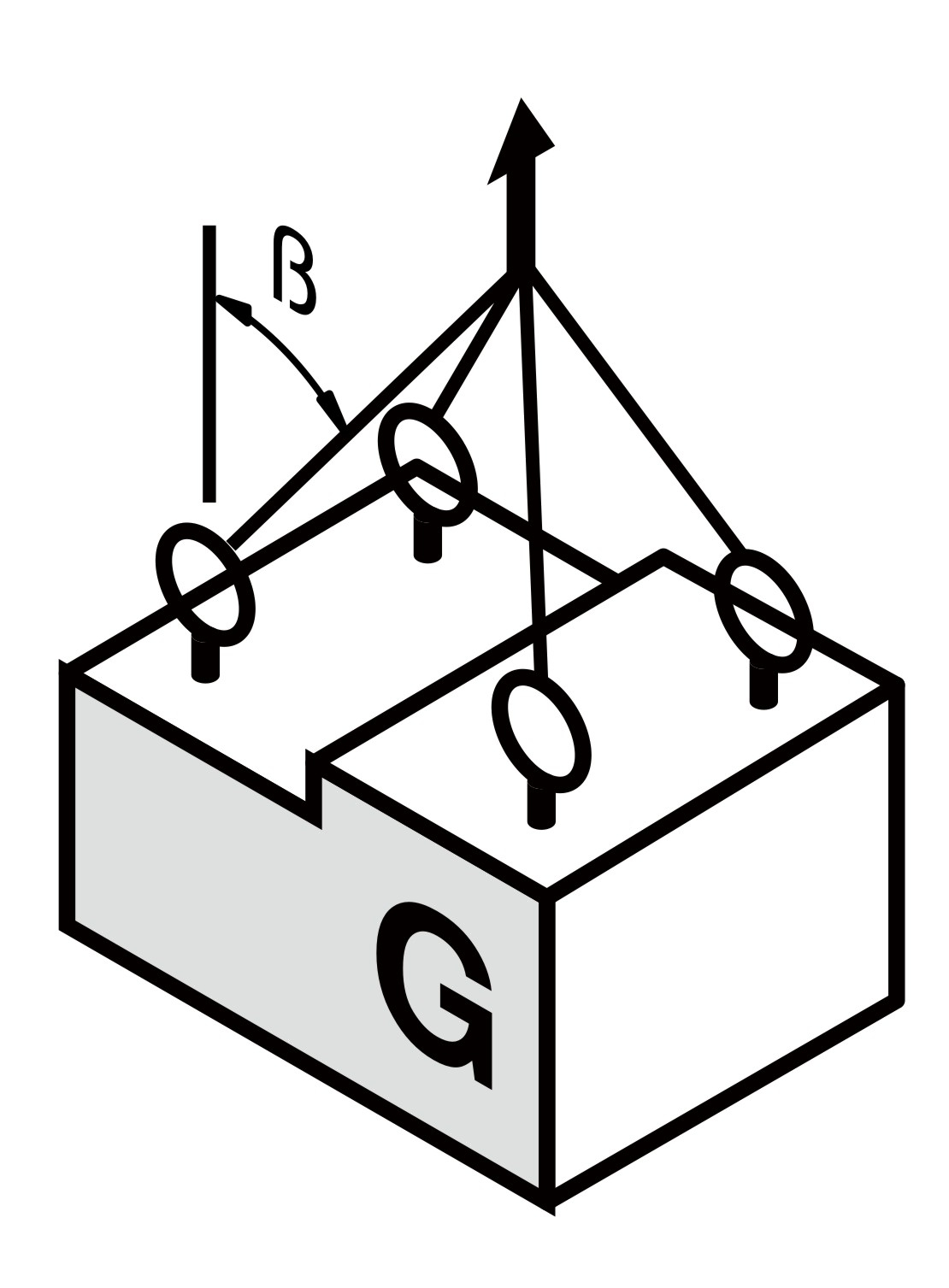

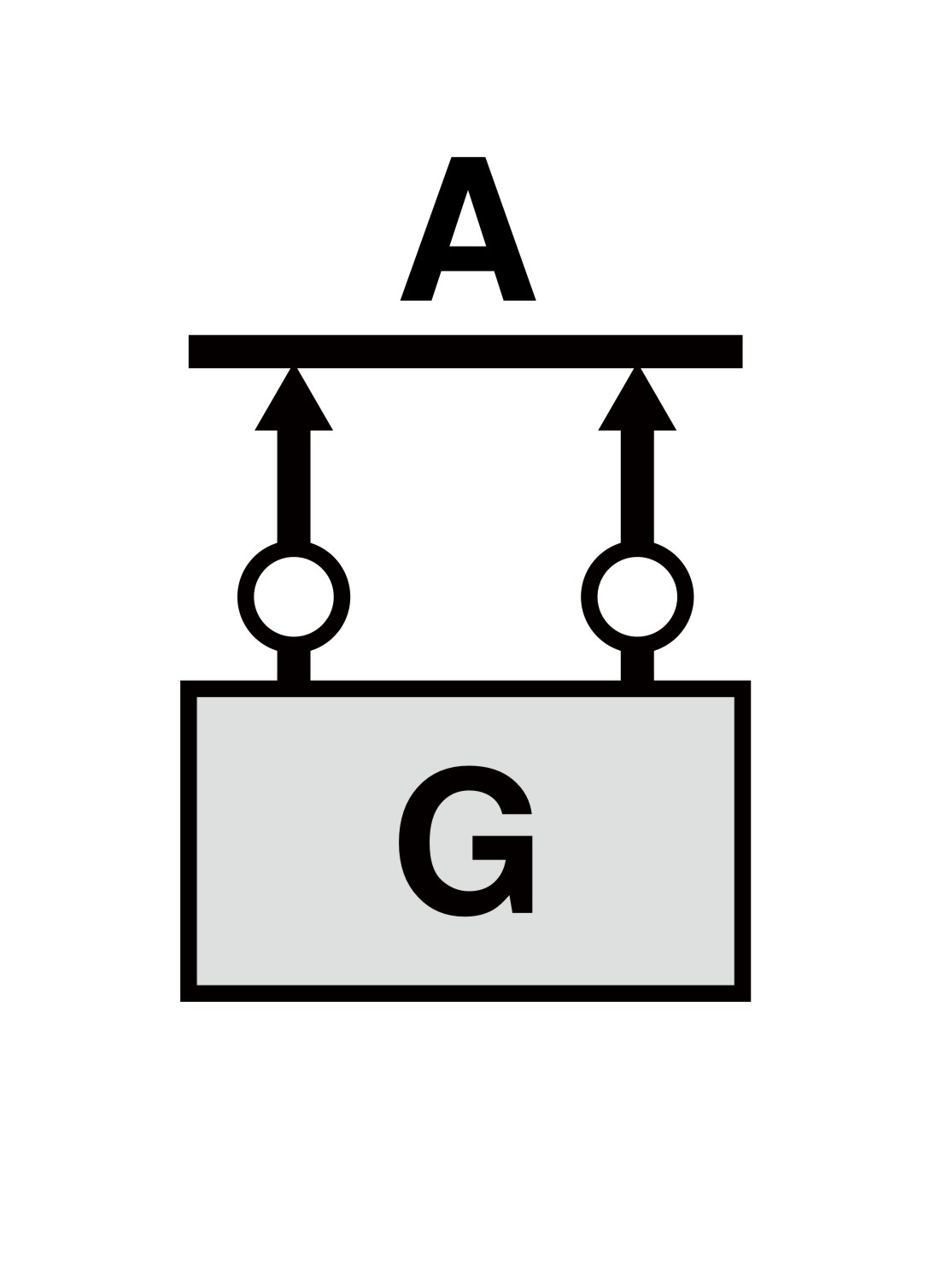

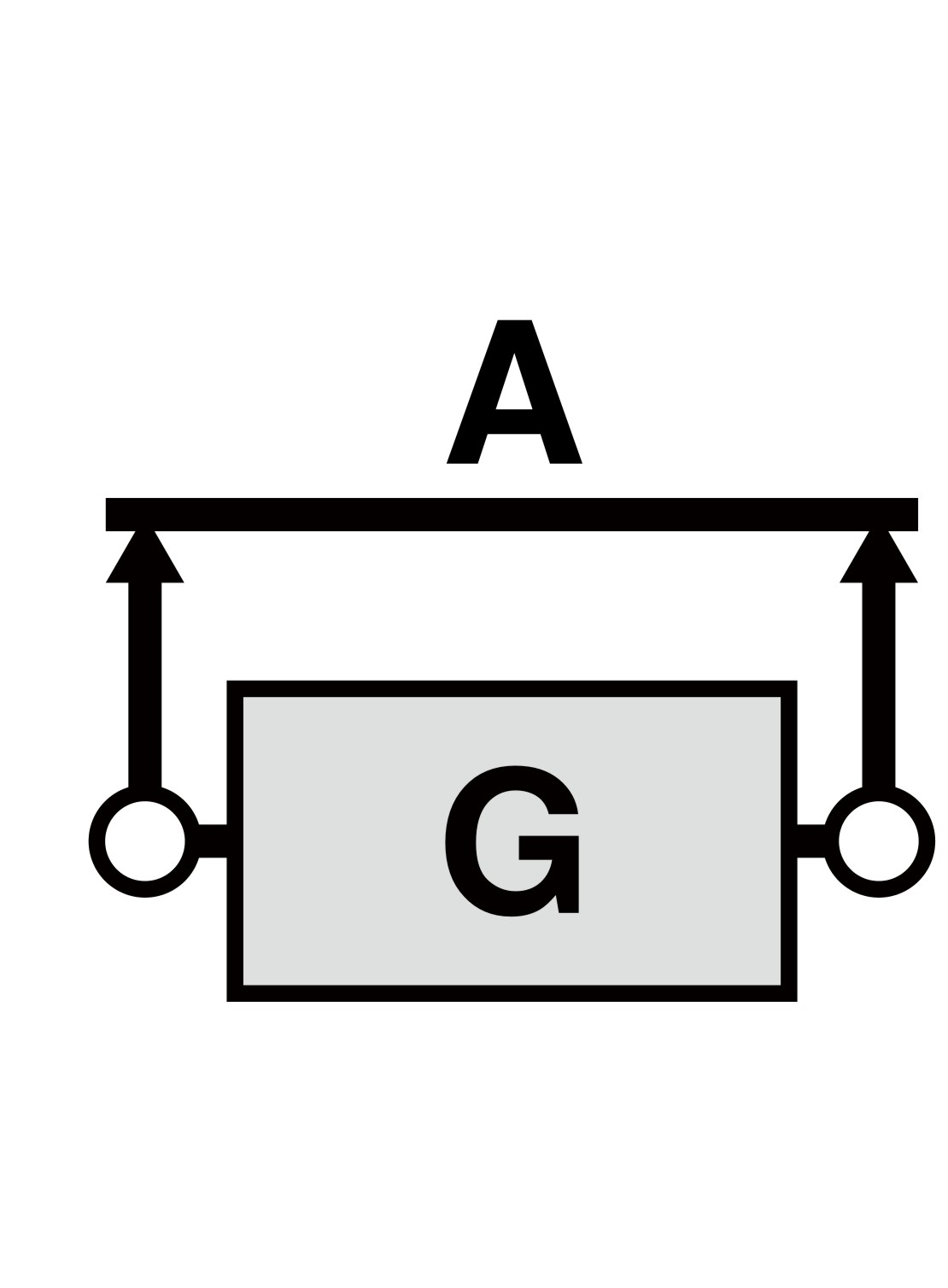

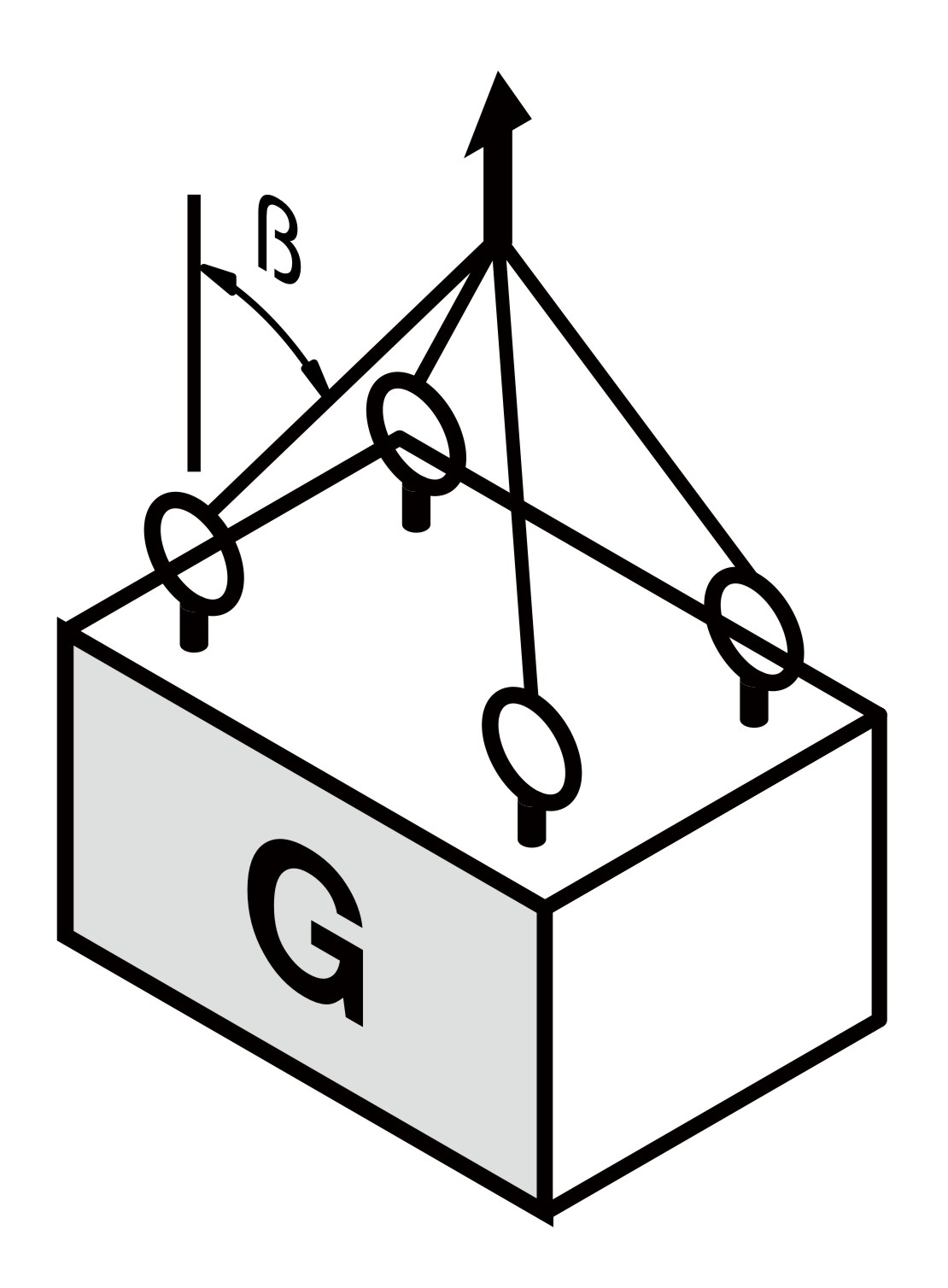

吊环安装方式
																																												吊环数量									1					2					1				2						2			2			2	3~4			3~4				3~4
																																												起吊角度									0°					0°					90°				90°						0~45°			45~60°			不对称	0~45°			45~60°				不对称
型号									工作极限载荷(吨)
代码					规格				工作极限载荷(吨)
JT-YXAQQ					1.12T				1.12					2.24					1.12				2.24						1.6			1.12			1.12	2.3			1.68				1.12
					2T				2					4					2				4						2.8			2			2	4.2			3				2
					3.15T				3.15					6.3					3.15				6.3						4.4			3.15			3.15	6.6			4.7				3.15
					5.3T				5.3					10.6					5.3				10.6						7.4			5.3			5.3	11.2			7.8				5.3
					8T				8					16					8				16						11.2			8			8	16.8			12				8
					10T				10					20					10				20						14			10			10	21			15				10
					15T				15					30					15				30						21			15			15	31.5			22.5				15
					20T				20					40					20				40						28			20			20	42			30				20
