三节式闭合保持滑轨36系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNBMD	36	SPCC	环保镀锌(蓝白)	三节式 ● 内轨可抽出

特点：
●可将内轨完全抽出；
●具有简易定位功能，当滑轨完全关闭时，可保持关闭状态；
●可通过操作控制杆进行滑轨的脱卸；
●脱卸控制杆部分左右。
注意：下表所示的承重量为抽屉侧滑轨伸出时滑轨中部的静载荷。
按副销售。
推荐螺钉：M4扁头小螺钉。
承载与重量仅供参考。

选型参数

选型表

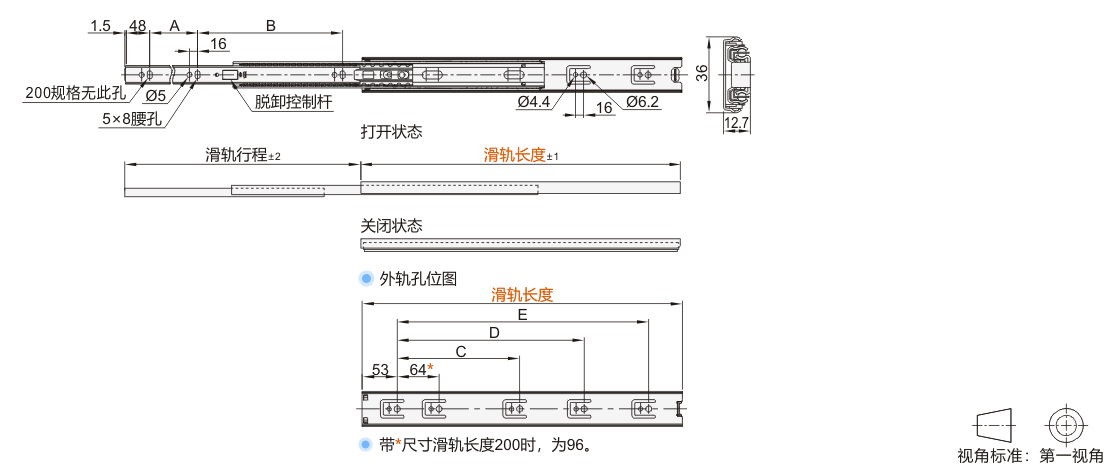

型号		滑轨行程	A	B	C	D	E	承重 (1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	E	承重 (1副)	参考重量 (kg/pcs)
JT-HNBMD	200	200	128	—	—	—	—	10kgf	0.22
	250	250	180	—	160			15kgf	0.274
	300	300	96	128	224			20kgf	0.336
	350	350	96	160				20kgf	0.386
	400	400	128	192		288		25kgf	0.448
	450	450	160	192		352			0.5
	500	500	192	224			416		0.568
	550	550	192	256			448	20kgf	0.64
	600	600	224	288			480	20kgf	0.69
