拖链用竖隔片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXFQD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	25系列拖链
JT-KXFQU	内外径打开	全封闭式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	25系列拖链

本系列拖链标准型号包含一套接头（移动端、固定端各一个）
本系列拖链不包含分隔片，分隔片需单独购买。

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
JT-KVFQD	加强型25系列拖链用	方型	工程塑料	黑色	-20°C~80℃	UL94-HB

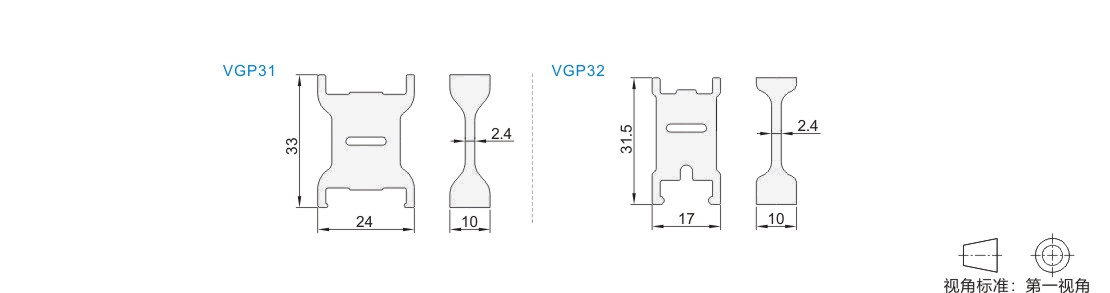

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
JT-KSFQD	加强型 25系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXFQD
JT-KSFQU	加强型 25系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXFQU

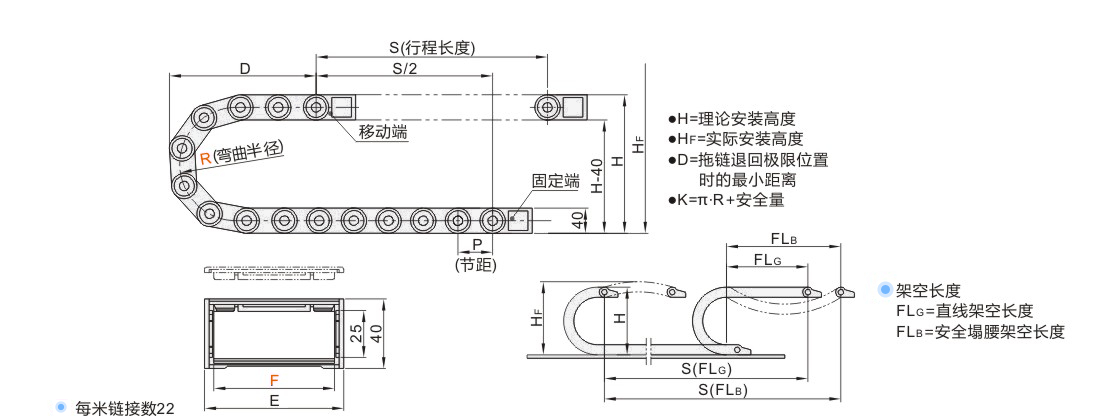

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量(kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	JT-KXFQD	JT-KXFQU
JT-KXFQD JT-KXFQU	38	(55)	1~	JT-KVFQD-F38	150	125	290	185	58	46	22	1.3	70	30	≈0.91	≈0.98
		75			190	145	350	225
		100			240	170	430	275
		125			290	195	510	325
		150			340	220	590	375
	50	(55)		JT-KVFQD-F50	150	125	290	185	70						≈1.02	≈1.11
		75			190	145	350	225
		100			240	170	430	275
		125			290	195	510	325
		150			340	220	590	375
	60	(55)		JT-KVFQD-F60	150	125	290	185	80						≈1.11	≈1.23
		75			190	145	350	225
		100			240	170	430	275
		125			290	195	510	325
		150			340	220	590	375
	75	(55)		JT-KVFQD-F75	150	125	290	185	95						≈1.22	≈1.34
		75			190	145	350	225
		100			240	170	430	275
		125			290	195	510	325
		150			340	220	590	375
JT-KXFQD	103	55		JT-KVFQD-F103	150	125	290	185	123						≈1.35	—
		75			190	145	350	225
		100			240	170	430	275
		125			290	195	510	325
		150			340	220	590	375

JT-KXFQU无( )内规格。

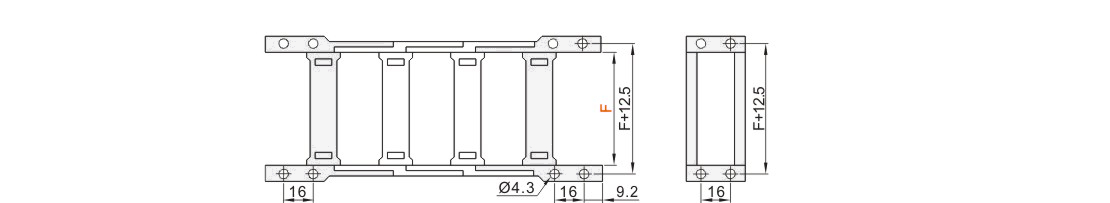

接头

型号
代码	内宽F
JT-KVFQD	38
	50
	60
	75
	103
