法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

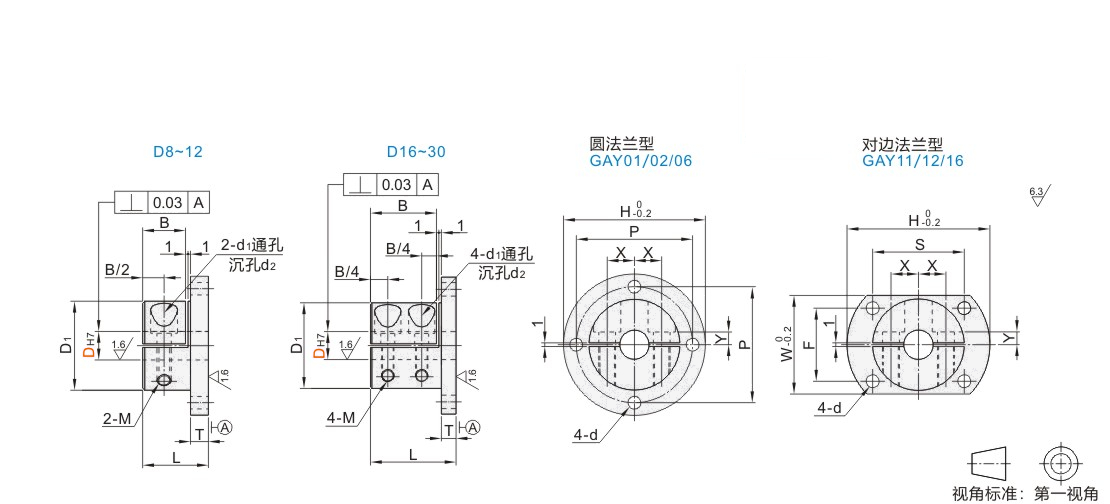

型号			L	D1	H	T	B	P	W	S	F	d	X	Y	d1	d2	M
代码	DH7		L	D1	H	T	B	P	W	S	F	d	X	Y	d1	d2	M
圆法兰型对边法兰型 JT-SBRSD JT-SBRDD JT-SBRSU JT-SBRDU JT-SBRSX JT-SBRDX	8	+0.015 0	19	24.8	39	5	12	32	27	25	20	3.5	7.5	3.5	4.5	7.5	M4
	10	+0.015 0	21	29.8	49	5	14	40	32	33	23	4.5	10	3	5.5	9	M5
	12	+0.018 0	23	31.8	52	6	15	42	34	35	25	4.5	11	4
	16	+0.018 0	32	34.8	56	6	24	46	37	37	27	5.5	12	5
	20	+0.021 0	34	39.8	64	8	24	52	42	43	30	6.6	14	6
	25		40	44.8	69	8	30	57	47	46	34		17	6
	30		42	54.8	79	10	30	67	57	50	45		20	10	6.6	12	M6
