双列滚针随动器

图片仅供参考

双列滚针随动器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承精度	材质	类型
JT-XFESD	—	SUJ2	进口型 ● 全滚子带内圈型 ● 圆柱型
JT-XFESX	—	SUJ2	进口型 ● 全滚子带内圈型 ● 球面型

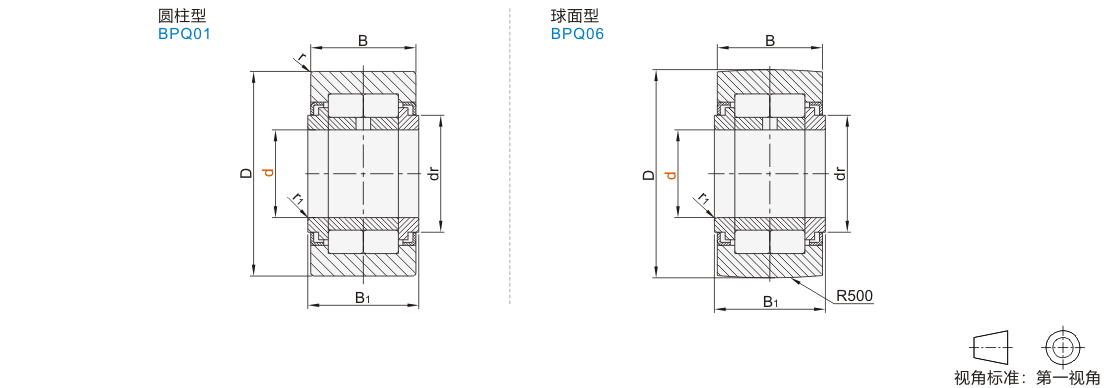

圆柱型D公差：

D	公差
35~50	0 -0.011
51~80	0 -0.013
81~110	0 -0.015

球面型D公差:	0 -0.05

工作温度-20~120℃，连续使用建议100°℃以下。不承诺品牌。

选型参数

选型表

型号			dr	D	B	B1	r (min)	r1 (min)	基本额定负载(KN)		极限转速 (rpm)	重量 (g)
代码	d		dr	D	B	B1	r (min)	r1 (min)	Cr(动)	Cor(静)	极限转速 (rpm)	重量 (g)
圆柱型 JT-XFESD 球面型 JT-XFESX	15	0 -0.008	20	35	18	19	0.6	0.3	23.4	27.2	5200	100
	15A		20	42	18	19	0.6		23.4	27.2	5200	160
	17		22	40	20	21	1		25.2	30.9	4700	147
	17A		22	47	20	21			25.2	30.9	4700	222
	20	0 -0.010	27	47	24	25			38.9	48.9	3800	245
	20A		27	52					38.9	48.9	3800	321
	25		31	52					43	58.1	3300	281
	25A		31	62					43	58.1	3300	450
	30		38	62	28	29			57.5	74.3	2800	466
	30A		38	72					57.5	74.3	2800	697
	35	0 -0.012	44	72				0.6	63.3	87.5	2300	630
	35A		44	80					63.3	87.5	2300	840
	40		49	80	30	32			86.9	124.6	1900	817
	40A		49	90					86.9	124.6	1900	1130
	45		53	85					91.7	137.1	1700	883
	45A		53	100					91.7	137.1	1700	1400
	50		58	90					96.3	149.7	1500	950
	50A		58	110					96.3	149.7	1500	1690

上表中极限转速数值适用于无密封圈、润滑脂润滑的型号。采用油润滑的型号容许使用上限为上述数值的130%；带密封圈的型号容许使用上限为上述数值的70%。
