双轴心同步带模组 JT-RCNOS系列

 选型表

注：输出轴方式：L(左出)、R(右出)、LR(双出)方向以字母表示，其它方式在轴输出方式图上用相应数字表示。
57(57步进)/60(60步进)/86(86步进)仅适用L(雷赛)品牌。
仅适配轴径Ø8的57(57步进)、60(60步进)、86(86步进)马达。

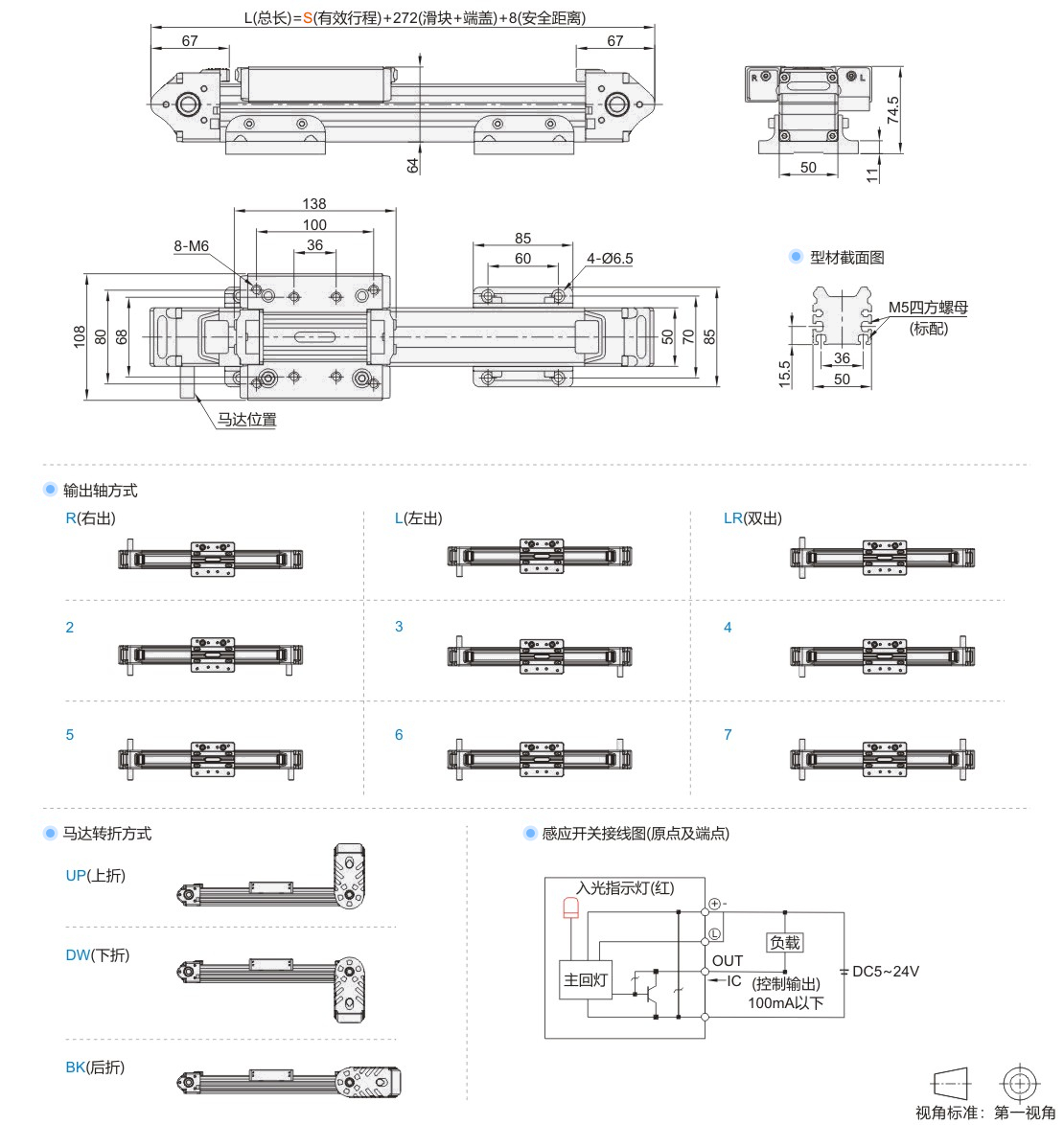

 尺寸表

 参数表

马达加减速设定为0.4s。
垂直使用时，若皮带断裂，承载物会有掉落的风险。
最高参考速度会根据实际负载、行程等因素发生变化。

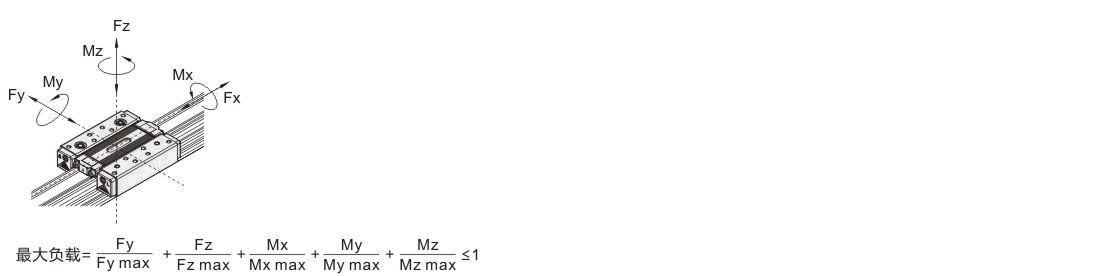

导轨-滑块载荷参数表

力矩表所表示的数据，代表重心。
符合此目录规格的正常使用下，寿命为10000公里。
倒吊使用无法套用以上标准规范，如有需求请联系怡合达工程师。
