压轧滚珠丝杠标准螺帽型 C7精度

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	表面处理	类型
JT-IMCSL ●	中国台湾	C7	S55C	SCM415H	高频加热	渗碳淬火	56~62HRC	58~62HRC	—	压轧
JT-IMCDL	中国台湾	C7	S55C	SCM415H	高频加热	渗碳淬火	56~62HRC	58~62HRC	镀黑铬	压轧
JT-IMCSM ●	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	压轧
JT-IMCDM	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	镀黑铬	压轧
JT-IMCSG	中国台湾	C5	S55C	SCM415H	感应加热	渗碳淬火	56~62HRC	58~62HRC	—	研磨

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

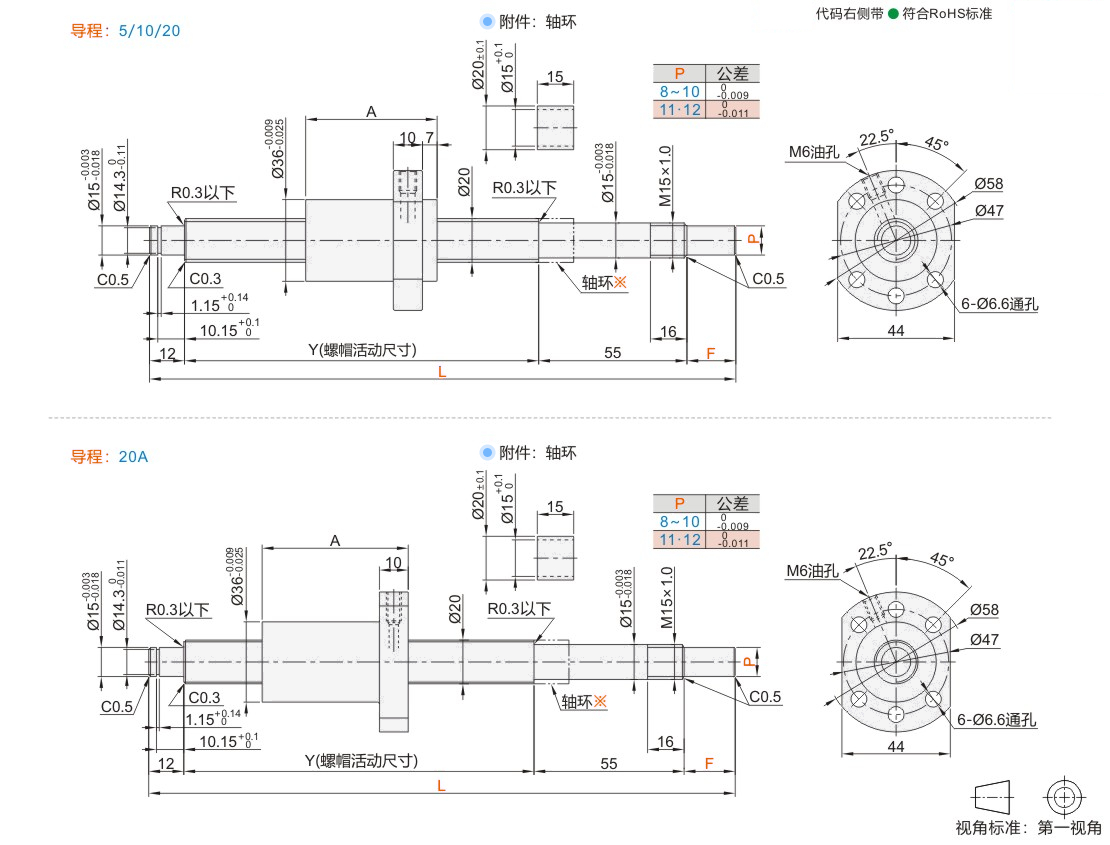

型号			最小单位1			Y	A	滚珠直径	螺纹旋向	螺母环圈数	循环器材质	基本额定负载(kN)
代码	丝杠轴径	导程	L	F	P	Y	A	滚珠直径	螺纹旋向	螺母环圈数	循环器材质	C(动)	Co(静)
LLCS07 JT-IMCDL JT-IMCSM JT-IMCDM JT-IMCSG	20	5	200 ~2000	20~36	8~ 12	L-(67+F)	33	3.175	右旋	3.8圈1列	塑料	4.3	10.3
		10					52			3.8圈1列		7.4	15.9
		20					52			1.8圈1列		4.3	10.3
		20A*					55			4圈1列	金属	16.3	24.1

带*导程仅适用于JT-IMCSL/JT-IMCDL。

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMCSL JT-IMCDL JT-IMCSM JT-IMCDM JT-IMCSG	20	5 10 20 20A*	圆法兰	JT-IVXSD-15（怡合达网站搜索查看）	JT-IVXDD-15（怡合达网站搜索查看）
JT-IMCSL JT-IMCDL JT-IMCSM JT-IMCDM JT-IMCSG	20	5 10 20 20A*	方形	JT-IVXFD-15（怡合达网站搜索查看）	JT-IVXQD-15（怡合达网站搜索查看）

带*导程仅适用于JT-IMCSL/JT-IMCDL。

压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
代码	丝杠轴径	导程	代码	规格	JT-IMCSL JT-IMCDL JT-IMCSM JT-IMCDM JT-IMCSG	20	5	JT-IAASD JT-IAASU JT-IAASX	2005
10	2010
20
20A		JT-IAADD JT-IAADU JT-IAADX
