AT5型梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理	附件紧定螺钉 / 材质
EAT01	AT5	5	铝合金	铝合金	本色阳极氧化	SUS304
EAT02	AT5	5	铝合金	铝合金	黑色阳极氧化	ML40Cr
EAT05	AT5	5	铝合金	铝合金	硬质阳极氧化	ML40Cr
EAT12	AT5	5	S45C	SPCC	发黑	ML40Cr
EAT13	AT5	5	S45C	SPCC	喷砂镀镍	ML40Cr
EAT15	AT5	5	S45C	SPCC	镀硬铬	ML40Cr
EAT18	AT5	5	SUS304	SUS304	—	SUS304

硬质阳极氧化处理的表层硬度为300HV~。
镀硬铬镀层厚度3~5µm，表层硬度600HV~
小部分加工部位可能无表面处理。

轴孔P·N螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
5	M3	M3 ×3
6~ 12	M4	M4×4
12 .7~ 17	M5	M5×5
18~30	M6	M6 ×6
31~45	M8	M8 ×8
46~50	M10	M10 ×8

选型参数

选型表

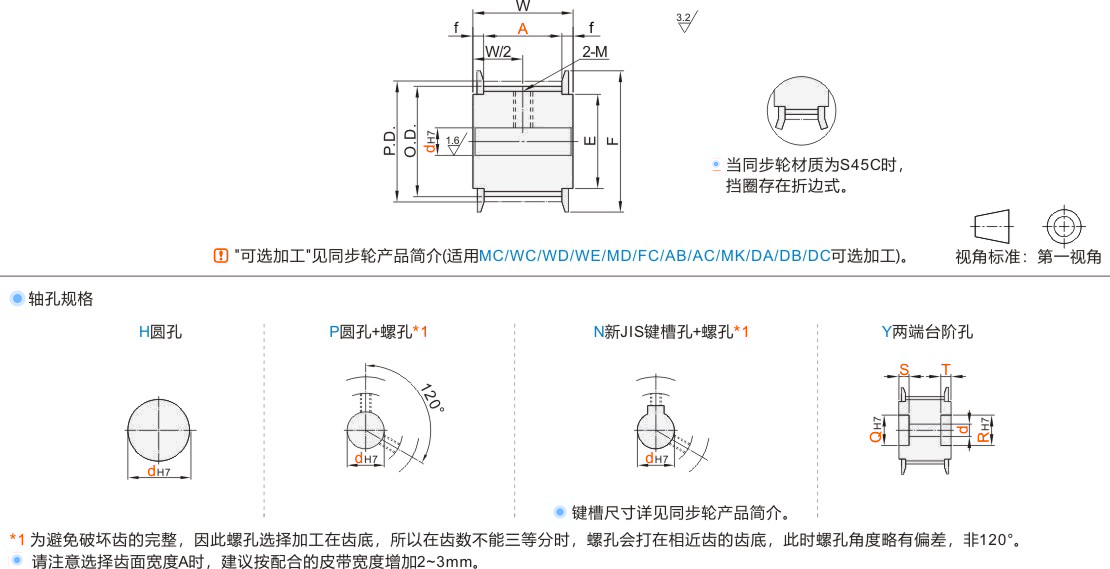

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1)				轴孔Y(最小单位1)		P. D.	O. D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q·R	S·T	P. D.	O. D.	F	E	f	W
铝合金 JT-VBYSD-AT5 JT-VBYSU-AT5 JT-VBYSO-AT5 S45C JT-VBYDU-AT5 JT-VBYDQ-AT5 JT-VBYDO-AT5 SUS304 JT-VBYDM-AT5	15	12 ~95	H P N Y	5 ~ 14	5 ~ 10	8 ~ 10	5 ~ 12	7 ~ 14	0<S≤A+1 0<T≤A+1 S+T≤A+2	23.87	22.65	28	18	2.5	A+5
	16	12 ~95		6 ~ 16	6 ~ 12	8 ~ 12	6 ~ 14	8 ~ 16		25.46	24.2	32	20
	18	12 ~ 105		6 ~ 18	6 ~ 12	8 ~ 12	6 ~ 16	8 ~ 18		28.65	27.4	33	22
	20			6 ~20	6 ~ 16	8 ~ 16	6 ~ 18	8 ~20		31.83	30.6	36	24
	22			7 ~23	7 ~ 18	8 ~ 18	7 ~21	9 ~23		35.01	33.85	40	27
	24			7 ~26	7 ~20	8 ~20	7 ~24	9 ~26		38.2	37	45	30
	25			7 ~26	7 ~20	8 ~20	7 ~24	9 ~26		39.79	38.6	45	30
	26			8 ~31	8 ~22	8 ~22	8 ~29	10 ~31		41.38	40.2	48	35
	28			8 ~31	8 ~24	8 ~24	8 ~29	10 ~31		44.56	43.35	48	35
	30			10 ~33	10 ~26	10 ~26	10 ~31	12 ~33		47.75	46.55	55	40
	32			10 ~36	10 ~28	10 ~28	10 ~34	12 ~36		50.93	49.7	55	40
	36			10 ~41	10 ~30	10 ~30	10 ~39	12 ~41		57.3	56.05	61	45
	40			10 ~46	10 ~38	10 ~38	10 ~44	12 ~46		63.66	62.45	67	50
	44			12 ~54	12 ~42	12 ~40	12 ~52	14 ~54		70.03	68.8	74	58
	48			12 ~59	12 ~45	12 ~40	12 ~57	14 ~59		76.39	75.15	83	63
	50			12 ~63	12 ~47	12 ~45	12 ~61	14 ~63		79.58	78.35	87	67
	60			12 ~77	12 ~50	12 ~50	12 ~75	14 ~77		95.49	94.25	99	80

轴孔规格H、Y时，无螺孔。孔径6.35仅适用轴孔规格H、P。孔径9不适用轴孔规格N。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
