起重链条吊具套装

图片仅供参考

起重链条吊具套装

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMLQD	合金钢	烤漆(红色)	起重链条吊具(套装)

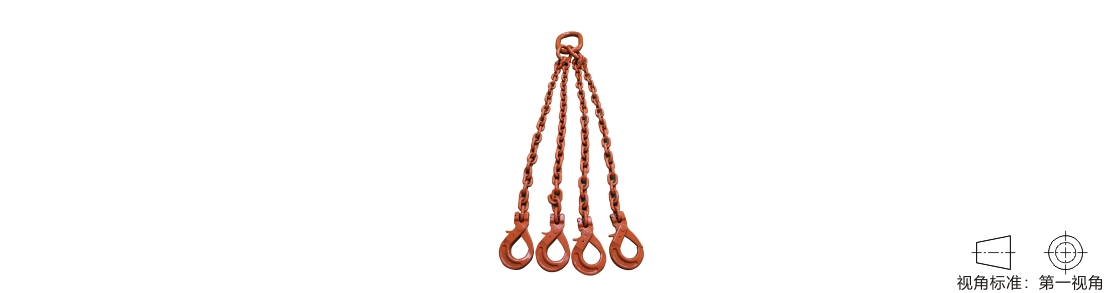

图示链条腿数为4。

选型参数

选型表

型号		链条长度	链条腿数	工作拉力
代码	链条直径	链条长度	链条腿数	(T)
JT-YMLQD	6	1000 1200 1500 2000 2500	2	1.6
	6		4	2.36
	8		2	2.8
	8		4	4.25
	10		2	4.25
	10		4	6.7
	13		2	7.5
	13		4	11.2
	16		2	11.2
	16		4	17
	18		2	14
	18		4	21.2
	20		2	17
	20		4	26.5
	22		2	21.2
	22		4	31.5
	26		2	30
	26		4	45
	32		2	45
	32		4	67

破裂拉力是工作拉力4倍，不允许超出工作拉力使用。

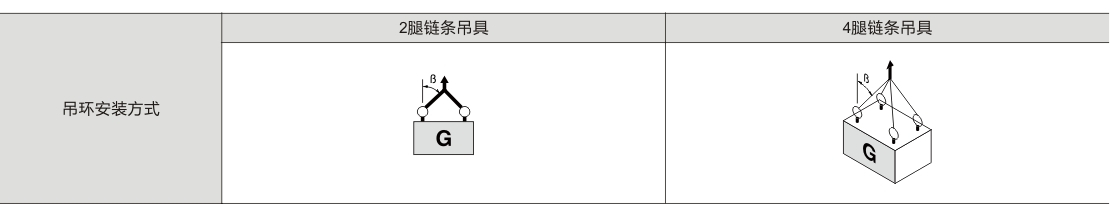

工作极限载荷

链条直径	工作安全极限载荷(吨)
链条直径	0°<β≤45°	45°<β≤60°	0°<β≤45°	45°<β≤60°
6	1.6	1.12	2.36	1.7
8	2.8	2	4.25	3
10	4.25	3.15	6.7	4.75
13	7.5	5.3	11.2	8
16	11.2	8	17	11.8
18	14	10	21.2	15
20	17	12.5	26.5	19
22	21.2	15	31.5	22.4
26	30	21.2	45	31.5
32	45	31.5	67	47.5
