定位销大头球面型标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RAXDD	圆型 / Dm6	SKS3	淬火硬度58~61HRC	—
JT-RAXUD	圆型 / Dp6	SKS3	淬火硬度58~61HRC	—
JT-RAXXD	多棱型 / Dm6	SKS3	淬火硬度58~61HRC	—
JT-RAXLD	多棱型 / Dp6	SKS3	淬火硬度58~61HRC	—
JT-RAXDU	圆型 / Dm6	SKS3	淬火硬度58~61HRC	抛光
JT-RAXUU	圆型 / Dp6	SKS3	淬火硬度58~61HRC	抛光
JT-RAXXU	多棱型 / Dm6	SKS3	淬火硬度58~61HRC	抛光
JT-RAXLU	多棱型 / Dp6	SKS3	淬火硬度58~61HRC	抛光
JT-RAXDQ	圆型 / Dm6	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RAXUQ	圆型 / Dp6	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RAXXQ	多棱型 / Dm6	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RAXLQ	多棱型 / Dp6	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RAXDF	圆型 / Dm6	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬+抛光,镀层厚度3~5μm
JT-RAXUF	圆型 / Dp6	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬+抛光,镀层厚度3~5μm
JT-RAXXF	多棱型 / Dm6	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬+抛光,镀层厚度3~5μm
JT-RAXLF	多棱型 / Dp6	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬+抛光,镀层厚度3~5μm
JT-RAXDO	圆型 / Dm6	SUS304	—	—
JT-RAXUO	圆型 / Dp6	SUS304	—	—
JT-RAXXO	多棱型 / Dm6	SUS304	—	—
JT-RAXLO	多棱型 / Dp6	SUS304	—	—
JT-RAXDL	圆型 / Dm6	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RAXUL	圆型 / Dp6	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RAXXL	多棱型 / Dm6	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RAXLL	多棱型 / Dp6	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RAXDM	圆型 / Dm6	SUS440C	淬火硬度48~53HRC	—
JT-RAXUM	圆型 / Dp6	SUS440C	淬火硬度48~53HRC	—
JT-RAXXM	多棱型 / Dm6	SUS440C	淬火硬度48~53HRC	—
JT-RAXLM	多棱型 / Dp6	SUS440C	淬火硬度48~53HRC	—
JT-RAXDG	圆型 / Dm6	SUS440C	淬火硬度48~53HRC	抛光
JT-RAXUG	圆型 / Dp6	SUS440C	淬火硬度48~53HRC	抛光
JT-RAXXG	多棱型 / Dm6	SUS440C	淬火硬度48~53HRC	抛光
JT-RAXLG	多棱型 / Dp6	SUS440C	淬火硬度48~53HRC	抛光

SUS304可能经研磨或无中心孔。
由于带有中心孔，因此P尺寸较小时，几乎看不见球面部。
工艺孔加工条件：D·L·B≥4且P≥6。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		D公差		最小单位0 .01	L	B	C	V	(W)
代码	D	m6	p6	P	L	B	C	V	(W)

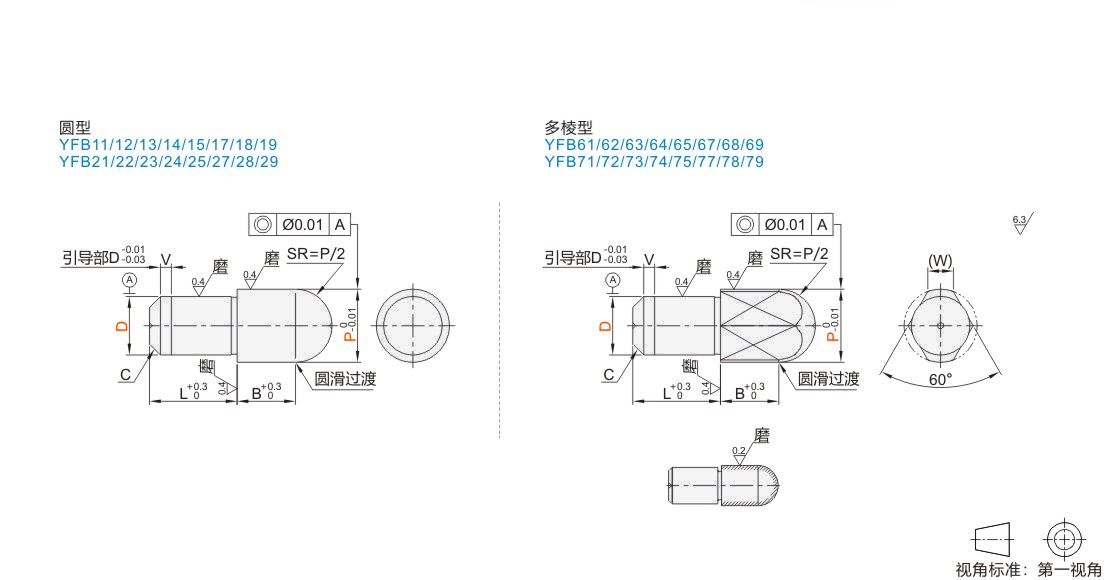

圆型多棱型 Dm6 Dp6 Dm6 Dp6 JT-RAXDD JT-RAXUD JT-RAXXD JT-RAXLD JT-RAXDQ JT-RAXUQ JT-RAXXQ JT-RAXLQ JT-RAXDO JT-RAXUO JT-RAXXO JT-RAXLO JT-RAXDL JT-RAXUL JT-RAXXL JT-RAXLL JT-RAXDM JT-RAXUM JT-RAXXM JT-RAXLM 抛光品抛光品抛光品抛光品 JT-RAXDU JT-RAXUU JT-RAXXU JT-RAXLU JT-RAXDF JT-RAXUF JT-RAXXF JT-RAXLF JT-RAXDG JT-RAXUG JT-RAXXG JT-RAXLG	1	+0.008 +0.002	+0.012 +0.006	1.50~2.50	3	3	0.1	0	—
	2			2.50~4.00	4	3	0.5	0	1.2
	3			3.50~6.00	5	5	0.5	1	1.5
	4	+0.012 +0.004	+0.020 +0.012	4.50~7.00	5	6	1		1.8
	5			5.50~8.00	10	6			2.2
	6			6.50~ 10.00	10	8			3
	8	+0.015 +0.006	+0.024 +0.015	9.00~ 13.00	15	8	1.5		3.5
	10	+0.015 +0.006	+0.024 +0.015	11.00~ 15.00		10	2		4
	12	+0.018 +0.007	+0.029 +0.018	13.00~ 16.00					5
	13			14.00~ 18.00	22			2	5.5
	16			17.00~25.00	22		3		7
	20	+0.021 +0.008	+0.035 +0.022	22.00~30.00	30	15	3		9

表面处理抛光产品适用D≥5；多棱型适用D≥2。

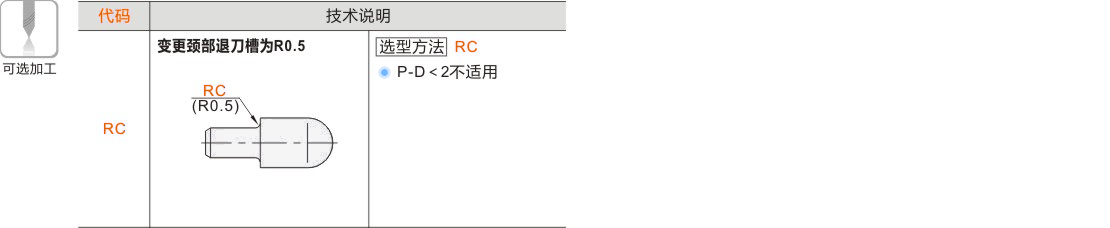

可选加工参数
