膜片式联轴器键槽螺钉固定型

图片仅供参考

膜片式联轴器键槽螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NXLXD	S45C	不锈钢	发黑	内六角紧定螺钉	带键槽螺钉固定型 ● 双膜片

键槽详细尺寸见“产品简介”。偏心、偏角、轴向位移如果同时出现多种偏差时，则各种偏差值为容许值的1/2。

选型参数

选型表

型号		d-e
代码	D	d-e
JT-NXLXD	40	d	10	12	14	15	16
JT-NXLXD	40	e	10 12 14 15 16	12 14 15 16	14 15 16	15 16	16

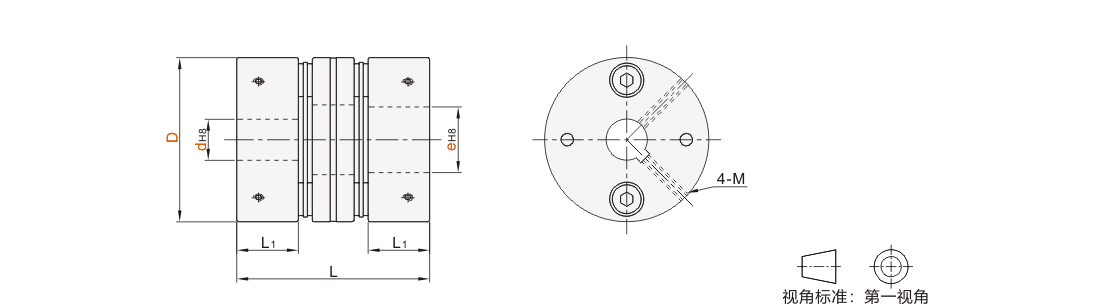

尺寸性能表

型号		L	L1	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
代码	D	L	L1	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
JT-NXLXD	40	47	15	M4	1.7	8	16	1	0.2	±0.5	6300	10000	7.73×10^-5	332

惯性力矩和重量按最大孔径计算。
