球面内螺纹定位销
图片仅供参考
收藏 分享

球面内螺纹定位销

产品属性： 形状 小头形 尺寸选择 P尺寸指定型 安装侧端面形状 内螺纹型 导入侧端面形状 无 导入头部形状 球面形 肩部 无肩型 形状筛选 定位销 无肩小头球面形 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RAPQDP尺寸指定型 / 圆型SKS3淬火硬度58~61HRC—
JT-RAPMDP尺寸指定型 / 多棱型SKS3淬火硬度58~61HRC—
JT-RAPQUP尺寸指定型 / 圆型SKS3淬火硬度58~61HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
JT-RAPMUP尺寸指定型 / 多棱型SKS3淬火硬度58~61HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
JT-RAPQQP尺寸指定型 / 圆型SUS304——
JT-RAPMQP尺寸指定型 / 多棱型SUS304——
JT-RAPQOP尺寸指定型 / 圆型SUS440C淬火硬度48~53HRC—
JT-RAPMOP尺寸指定型 / 多棱型SUS440C淬火硬度48~53HRC—

工艺孔加工条件：D≠P且P≥6。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号最小单位0.01LBMV(W)
代码Dg6P

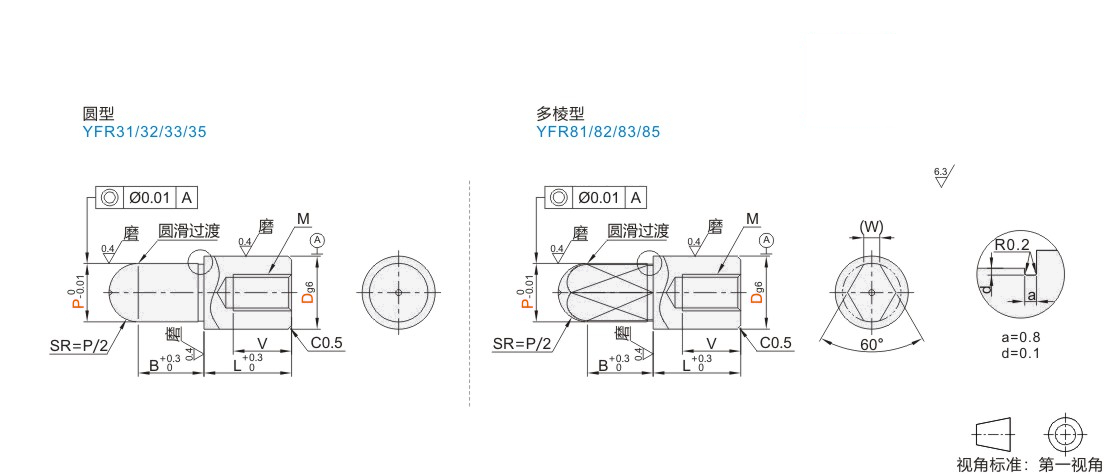

圆型 多棱型
JT-RAPQD JT-RAPMD
JT-RAPQU JT-RAPMU
JT-RAPQQ JT-RAPMQ
JT-RAPQO JT-RAPMO		5-0.004
-0.016		3.00~5.00105M231.2
64.00~6.00M351.5
6TM2.64
8-0.005
-0.014		6.00~8.00156M581.8
8TM46
107.00~10.008M582.2
12-0.006
-0.017		7.00~12.002.5
138.00~13.0022M8123
1610.00~16.00104
20-0.007
-0.020		13.00~20.00305

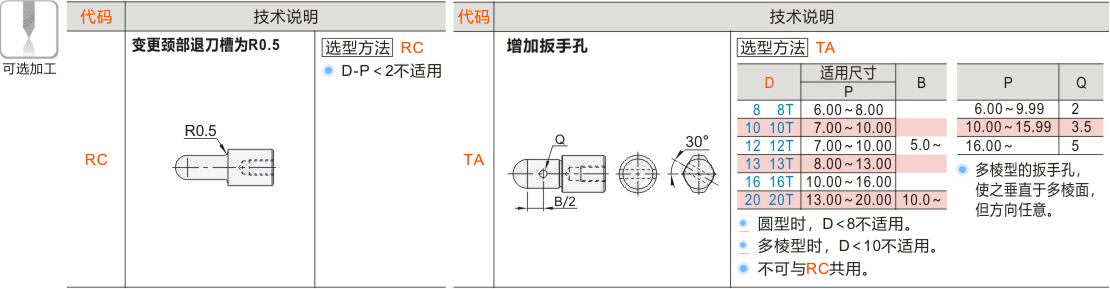

可选加工参数
