卸料板导套钢球衬套一体型

图片仅供参考

卸料板导套钢球衬套一体型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

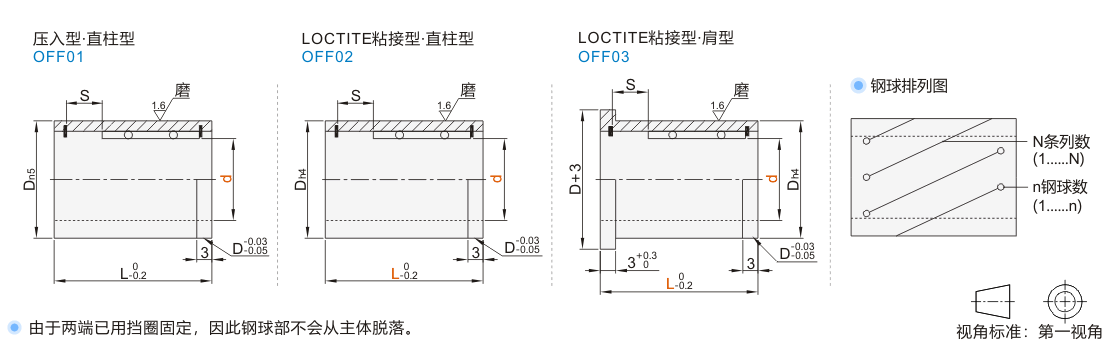

代码	导套材质 / 国际	导套材质 / 相当	保持器材质	硬度	类型
JT-JAASD	GCr15	SUJ2	A5056	58HRC~	压入型 ● 直柱型
JT-JAASU	GCr15	SUJ2	A5056	58HRC~	LOCTITE粘接型 ● 直柱型
JT-JAASQ	GCr15	SUJ2	A5056	58HRC~	LOCTITE粘接型 ● 肩型

选型参数

压入式

型号		L	Dn5		S	最大行程	N 条列数	n 钢球数	钢球直径
代码	d	L	Dn5		S	最大行程	N 条列数	n 钢球数	钢球直径
JT-JAASD	8	24	16	+0.020 +0.012	7.8	15.6	5	55	Ø1.588(1/16")
	10	30	20	+0.024 +0.015	8.4	16.8	5	55	Ø2.381 (3/32")
	13	35	25		9.25	18.5	6	66	Ø3.175(1/8")
	16	37	28		10.15	20.3		78
	20	45	32	+0.028 +0.017	12.75	25.5		96
	25	50	38	+0.028 +0.017	14	28	7	112

LOCTITE粘接型

型号		L	Dh4		S	最大行程	N 条列数	n 钢球数	钢球直径
代码	d	L	Dh4		S	最大行程	N 条列数	n 钢球数	钢球直径
直柱型 JT-JAASU 肩型 JT-JAASQ	8	20	16	0 -0.005	5	10	5	35	Ø1.5
	8	25	16	0 -0.005			7	49	Ø1.5
	10	25	20	0 -0.006			6	48	Ø2
	10	30	20				8	64
	13	25	25				6	60
	13	30	25				8	80
	16	30	28		7.5	15	7	77
	16	35	28				9	99
	20	30	32	0 -0.007			4	44	Ø3
	20	35	32				6	66
	25	40	38				8	112
