还有0项未选择重置

选择代码

代码参数

公差等级

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

1.5~20/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

3~20/0.1

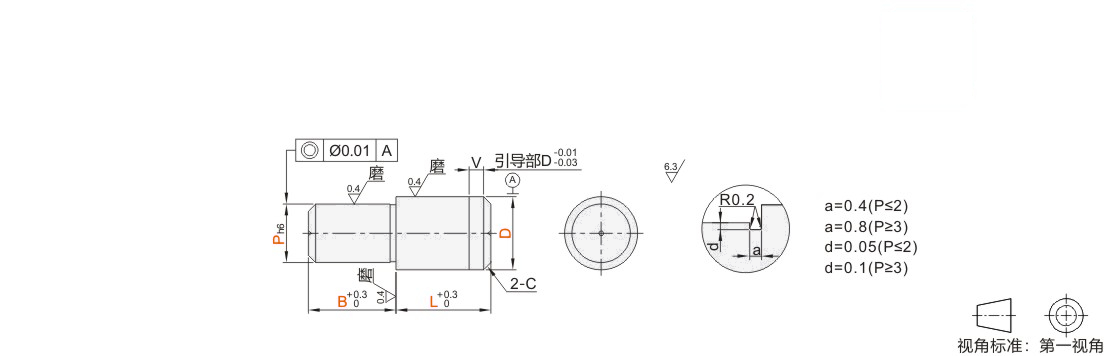

图片仅供参考

定位销直杆型无肩型 Dm6/Dp6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

P尺寸公差表

SUS440C材质的D部加工有识别槽。工艺孔加工条件：D≠P且(D·P·L·B)≥4。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		D公差		最小单位0.01	最小单位1	最小单位0.1	V	C
代码	D	m6	p6	P	L	B	V	C
Dm6 JT-RSFFD JT-RSFFU JT-RSFFQ JT-RSFFX JT-RSFFL JT-RSFOD Dp6 JT-RSFXD JT-RSFXU JT-RSFXQ JT-RSFXX JT-RSFXL JT-RSFLD	2	+0.008 +0.002	+0.012 +0.006	1.50~2.00	2~6	3.0~10.0	0	0.1
	3	+0.008 +0.002	+0.012 +0.006	1.50~3.00	3~8	3.0~10.0	1	0.1
	4	+0.012 +0.004	+0.020 +0.012	2.00~4.00	4~10	4.0~10.0		0.5
	5			2.00~5.00	5~12	4.0~10.0
	6			2.00~6.00	6~15	4.0~12.0
	8	+0.015 +0.006	+0.024 +0.015	3.00~8.00	8~18	6.0~15.0	2	1
	10	+0.015 +0.006	+0.024 +0.015	3.00~10.00	10~22	6.0~20.0		1
	12	+0.018 +0.007	+0.029 +0.018	5.00~12.00	12~26			1.5
	13			6.00~13.00	13~28			2
	16			10.00~16.00	16~35	7.0~20.0		3
	20	+0.021 +0.008	+0.035 +0.022	13.00~20.00	20~42	7.0~20.0		3

可选加工参数

暂未上传文档资料

定位销 直杆型 无肩型 Dm6/Dp6
