梯形齿同步轮 L型 9.525mm

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
EAJ01	L050	12.7 (1/2inch)	9.525	铝合金	铝合金	本色阳极氧化
EAJ02	L050	12.7 (1/2inch)	9.525	铝合金	铝合金	黑色阳极氧化
EAJ03	L050	12.7 (1/2inch)	9.525	铝合金	铝合金	喷砂镀镍
EAJ12	L050	12.7 (1/2inch)	9.525	S45C	SPCC	发黑
EAJ13	L050	12.7 (1/2inch)	9.525	S45C	SPCC	喷砂镀镍
EAJ16	L050	12.7 (1/2inch)	9.525	SUS304	SUS304	—
EAJ21	L075	19.1 (3/4inch)	9.525	铝合金	铝合金	本色阳极氧化
EAJ22	L075	19.1 (3/4inch)	9.525	铝合金	铝合金	黑色阳极氧化
EAJ23	L075	19.1 (3/4inch)	9.525	铝合金	铝合金	喷砂镀镍
EAJ32	L075	19.1 (3/4inch)	9.525	S45C	SPCC	发黑
EAJ33	L075	19.1 (3/4inch)	9.525	S45C	SPCC	喷砂镀镍
EAJ36	L075	19.1 (3/4inch)	9.525	SUS304	SUS304	—
EAJ41	L100	25.4 (1inch)	9.525	铝合金	铝合金	本色阳极氧化
EAJ42	L100	25.4 (1inch)	9.525	铝合金	铝合金	黑色阳极氧化
EAJ43	L100	25.4 (1inch)	9.525	铝合金	铝合金	喷砂镀镍
EAJ52	L100	25.4 (1inch)	9.525	S45C	SPCC	发黑
EAJ53	L100	25.4 (1inch)	9.525	S45C	SPCC	喷砂镀镍
EAJ56	L100	25.4 (1inch)	9.525	SUS304	SUS304	—
EAJ61	L150	38.1 (1.5inch)	9.525	铝合金	铝合金	本色阳极氧化
EAJ62	L150	38.1 (1.5inch)	9.525	铝合金	铝合金	黑色阳极氧化
EAJ63	L150	38.1 (1.5inch)	9.525	铝合金	铝合金	喷砂镀镍
EAJ72	L150	38.1 (1.5inch)	9.525	S45C	SPCC	发黑
EAJ73	L150	38.1 (1.5inch)	9.525	S45C	SPCC	喷砂镀镍
EAJ76	L150	38.1 (1.5inch)	9.525	SUS304	SUS304	—

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
6~12	M4	M4x3
12.7~17	M5	M5x4
18~30	M6	M6x5
31~45	M8	M8x6
46~70	M10	M10x8

选型参数

选型表

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	E	带轮公称宽度
型号				A形					B形				Z(最小单位1)		J (最小单位0.1)	轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	P	N∙C	V	Y	H	P	N∙C	V∙F	A形	B形	J (最小单位0.1)	Q∙R	S∙T						A	W	L

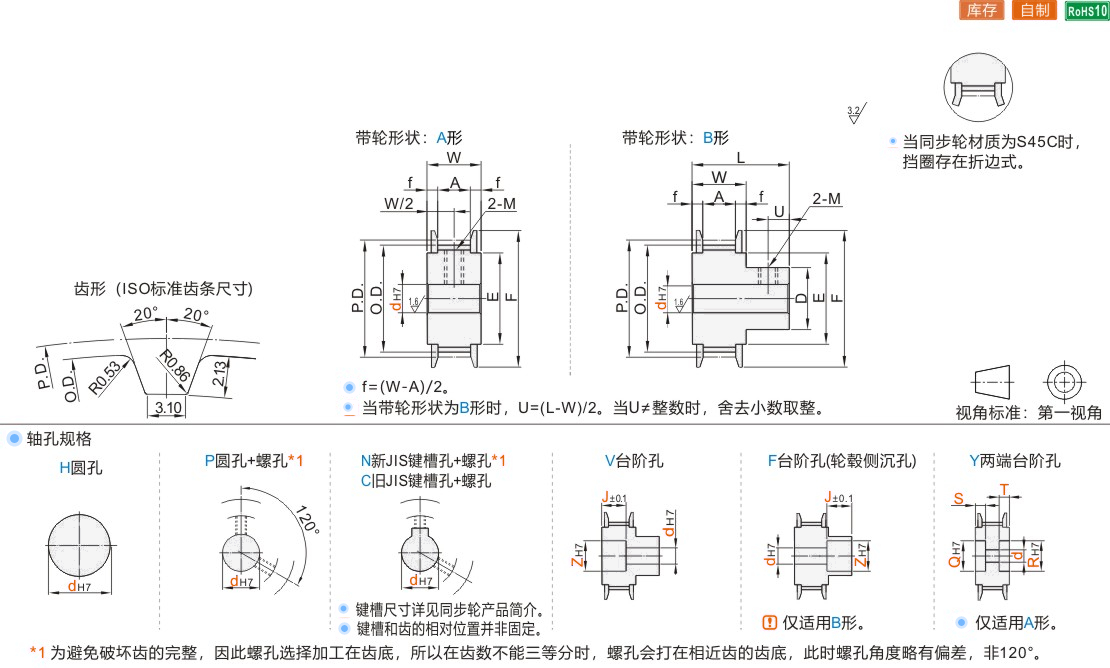

铝合金 JT-VBLSD-L050 JT-VBLSU-L050 JT-VBLSQ-L050 JT-VBLUD-L075 JT-VBLUU-L075 JT-VBLUQ-L075 JT-VBLFD-L100 JT-VBLFU-L100 JT-VBLFQ-L100 JT-VBLXD-L150 JT-VBLXU-L150 JT-VBLXQ-L150 S45C JT-VBLDU-L050 JT-VBLDQ-L050 JT-VBLQU-L075 JT-VBLQQ-L075 JT-VBLOU-L100 JT-VBLOQ-L100 JT-VBLLU-L150 JT-VBLLQ-L150 SUS304 JT-VBLDX-L050 JT-VBLQX-L075 JT-VBLOX-L100 JT-VBLLX-L150	12	A B	H P N C V F Y	8~26	8~18	8~18	8~24	8~24	8~22	8~18	8~18	8~21	10~26	10~23	A形时 30≤J≤W-30 B形时 3.0≤J≤L-3.0	10~26	3~21 S+T≤W-3	36.38	35.62	27	45	30	皮带宽度12.7 L050 A:14 W:19 L:31 皮带宽度19.1 L075 A:21 W:26 L:38 皮带宽度25.4 L100 A:27 W:32 L:44 皮带宽度38.1 L150 A:40 W:45 L:57
	14			8~31	8~23	8~21	8~29	8~29	8~26	8~20	8~20	8~24	10~31	10~26		10~31		42.45	41.68	30	48	35
	15			8~31	8~23	8~23	8~29	8~29	8~26	8~20	8~20	8~24	10~31	10~26		10~31		45.48	44.72	30	48	35
	16			10~36	10~28	10~23	10~34	10~34	10~28	10~22	10~22	10~26	12~36	12~28		12~36		48.51	47.75	32	55	40
	17			10~36	10~28	10~26	10~34	10~34	10~30	10~24	10~23	10~28	12~36	12~30		12~36		51.54	50.78	34	55	40
	18			10~41	10~33	10~33	10~39	10~39	10~32	10~26	10~23	10~30	12~41	12~32		12~41		54.57	53.81	36	61	45
	19			12~46	12~34	12~36	12~44	12~44	12~34	12~28	12~25	12~32	14~46	14~34		14~46		57.61	56.84	38	67	50
	20			12~46	12~34	12~36	12~44	12~44	12~36	12~30	12~26	12~34	14~46	14~36		14~46		60.64	59.88	40	67	50
	21			12~52	12~40	12~37	12~50	12~50	12~38	12~30	12~26	12~36	14~52	14~38		14~52		63.67	62.91	42	70	56
	22			12~56	12~44	12~38	12~54	12~54	12~41	12~33	12~30	12~39	14~56	14~41		14~56		66.70	65.94	45	80	60
	24			12~63	12~49	12~44	12~61	12~61	12~46	12~38	12~30	12~44	14~63	14~46		14~63		72.77	72.00	50	87	67
	25			12~63	12~49	12~45	12~61	12~61	12~46	12~38	12~30	12~44	14~63	14~46		14~63		75.80	75.04
	26			12~63	12~49	12~45	12~61	12~61	12~46	12~38	12~30	12~44	14~63	14~46		14~63		78.83	78.JT-VMPSLCSFZMPNZFZ
	28			12~71	12~57	12~50	12~69	12~69	12~46	12~38	12~30	12~44	14~71	14~46		14~71		84.89	84.13		95	75
	30			12~76	12~62	12~55	12~74	12~74	12~52	12~42	12~34	12~50	14~76	14~52		14~76		90.96	90.20	56	99	80
	32			14~80	14~65	14~55	14~78	14~78	14~52	14~42	14~34	14~50	16~80	16~52		16~80		97.02	96.26	56	104	84
	34			14~85	14~70	14~55	14~84	14~84	14~59	14~49	14~41	14~57	16~86	16~59		16~86		103.08	102.32	63	111	90
	36			14~85	14~70	14~55	14~84	14~84	14~59	14~49	14~41	14~57	16~86	16~59		16~86		109.15	108.39		123	102
	38			15~85	16~70	15~55	16~84	16~84	15~59	16~49	16~41	16~57	18~86	18~59		18~86		115.21	114.45		127	105
	40			15~85	16~70	15~55	16~84	16~84	15~59	16~49	16~41	16~57	18~86	18~59		18~86		121.28	120.51		131	110
	42			16~85	16~70	16~55	16~84	16~84	16~67	16~57	16~49	16~65	18~86	18~67		18~86		127.34	126.58	71	135	115
	44			16~85	16~70	16~55	16~84	16~84	16~67	16~57	16~49	16~65	18~86	18~67		18~86		133.40	132.64		140	120
	46			16~85	16~70	16~55	16~84	16~84	16~67	16~57	16~49	16~65	18~86	18~67		18~86		139.47	138.71		144	125
	48			16~85	16~70	16~55	16~84	16~84	16~67	16~57	16~49	16~65	18~86	18~67		18~86		145.53	144.77		152	130
	50			16~85	16~70	16~55	16~84	16~84	16~67	16~57	16~49	16~65	18~86	18~67		18~86		151.6	150.83		160	140
EAJ12/13/16/32/33/36 EAJ52/53/56/72/73/76	60	A		16~105	16~70	16~55	16~103	16~103	—	—	—	—	18~125	—		18~125		181.91	181.15		190	160
EAJ12/13/16/32/33/36 EAJ52/53/56/72/73/76	72	A		16~105	16~70	16~55	16~103	16~103	—	—	—	—	18~125	—		18~125		218.3	217.53		225	194

轴孔规格H、V、F、Y时，无螺孔.。孔径9不适用轴孔规格N。孔径8、9、11、13、14、17、21~29、31、32、46~49不适用轴孔规格C。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
“可选加工 ”见同步轮产品简介。孔径9.525仅适用轴孔规格H、P、V、F。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
dH7 轴孔径·符号	bF7		t公差	C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.20
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80

可选加工参数
