正公差直杆型定位销一端内螺纹带通气槽

图片仅供参考

正公差直杆型定位销一端内螺纹带通气槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	公差	材质	硬度	类型
JT-ROMAFD	+0.010 +0.005	SUJ2	50~55HRC	一端内螺纹型 ● 带通气槽型
JT-ROMAFU	+0.010 +0.005	SUS304	—	一端内螺纹型 ● 带通气槽型
JT-ROMAFX-M6	m6	SUJ2	50~55HRC	一端内螺纹型 ● 带通气槽型

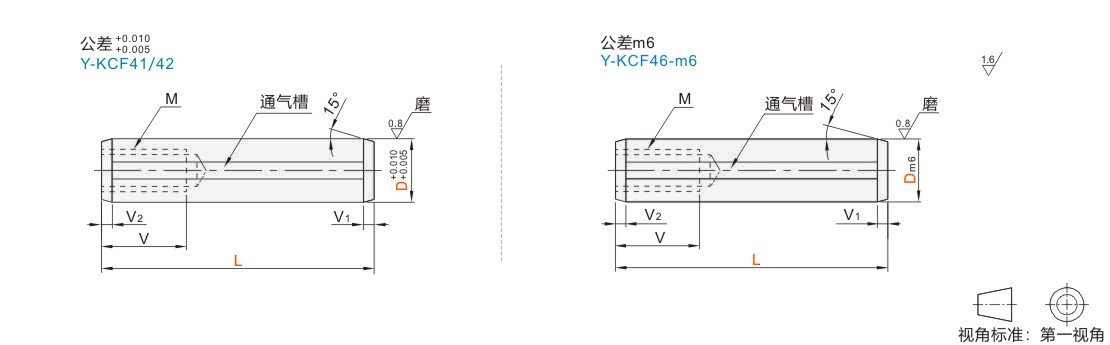

选型参数

选型表

公差+0.010/+0.005

型号		D公差	L								M	V	V1	V2
代码	D	D公差	L								M	V	V1	V2
(SUJ2) JT-ROMAFD	5	+0.010 +0.005	10 15 20 25 30 35 40								3	6	2.0	0.5
	6		10 15 20 25 30 35 40 50 60 70								4	*8	2.5	0.5
	8		15 20 25 30 35 40 45 50 60 70 80								5	8	2.5	1.0
	10		15 20 25 30 35 40 45 50 60 70 80								6	10	3.0
	12		20 25 30 35 40 45 50 60 70 80								6	10
	13		25 30 35 40 45 50 60 70 80								8	15
	16		25 30 35 40 45 50 60 70 80								8	15	3.5	1.5
(SUS304) JT-ROMAFU	5	+0.010 +0.005	10 15 20 25 30 35 40								3	6	2.0	0.5
	6		10 15 20 25 30 35 40 45 50								4	*8	2.5
	8		15 20 25 30 35 40 45 50 60 70 80								5	8	2.5

D5、D6的L尺寸为10时，螺纹底孔可能会贯通。 *仅D=6、L= 10时，V=6

公差m6

型号		m6	L	M	V	V1	V2
代码	D	m6	L	M	V	V1	V2
(SUJ2) JT-ROMAFX-M6	4	+0.012 +0.004	8 10 12 15 20 25 30 35 40	2	4	1.5	0.5
	5		10 12 15 20 25 30 35 40 45	3	6	2.0
	6		10 12 15 20 25 30 35 40 45 50	4	*8	2.5
	8	+0.015 +0.006	10 12 15 20 25 30 35 40 45 50 60 70 80	5	8	2.5	1.0
	10	+0.015 +0.006	12 15 20 25 30 35 40 45 50 60 70 80	6	10	3.0	1.0
	12	+0.018 +0.007	20 25 30 35 40 45 50 60 70 80	6	10		1.5
	13		25 30 35 40 45 50 60 70 80	8	15		1.5
	16		35 40 45 50 60 70 80	8	15	3.5	2.0
	20	+0.021 +0.008	45 50 60 70 80	10	18	3.5	2.0

D5、D6的L尺寸为10时，螺纹底孔可能会贯通。 *仅D=6、L= 10时，V=6
