产品外形

材质

表面处理

选型参数

顶部安装孔直径D(mm) *

铰链厚度W(mm) *

3~35/1

顶部安装孔到底部长度H(mm) *

15~50/5

铰链座中央支点型

图片仅供参考

铰链座中央支点型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHEOD	S45C	发黑	中央支点型 ● 单耳环型
JT-UHEOU	S45C	无电解镀镍	中央支点型 ● 单耳环型
JT-UHEOX	SUS304	—	中央支点型 ● 单耳环型
JT-UHEXD	S45C	发黑	中央支点型 ● 双耳环型
JT-UHEXU	S45C	无电解镀镍	中央支点型 ● 双耳环型
JT-UHEXX	SUS304	—	中央支点型 ● 双耳环型

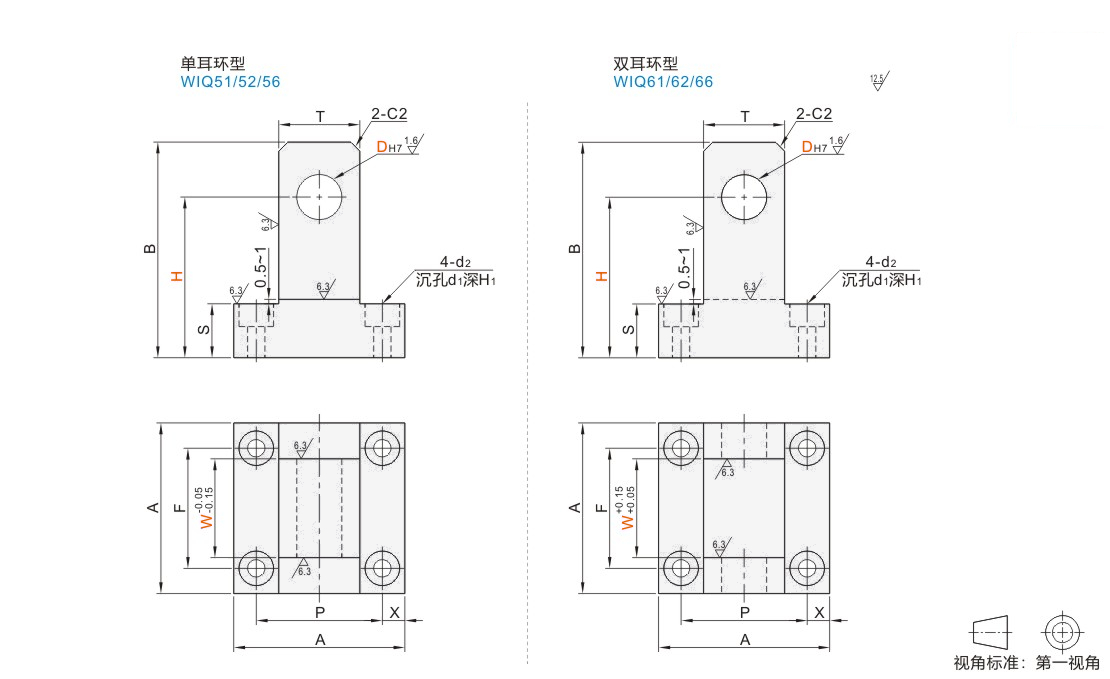

选型参数

选型表

型号		W 最小单位1	H 最小单位5	A	F	P	X	B	S	T	d2	d1	H1
代码	D_H7	W 最小单位1	H 最小单位5	A	F	P	X	B	S	T	d2	d1	H1
单耳环型 JT-UHEOD JT-UHEOU JT-UHEOX 双耳环型 JT-UHEXD JT-UHEXU JT-UHEXX	3	3~6	15~25	28	18	18	5	H+5	8	9	4.5	8	4.5
	4	4~8	20~30	28	18	18		H+5	10	9
	5	5~10	20~30	32	22	22		H+6	12	12
	6	6~12	25~35	32	22	22		H+8		12
	8	8~16	25~35	38	27	27	5.5	H+8		16	5.5	9.5	5.5
	10	10~18	30~40	38	27	27	5.5	H+10	14	16
	12	12~30		45	32	32	6.5			19
	13	13~30		50	35	35	7.5			19
	14	14~24	35~45					H+12	15	22	6.5	11	6.5
	15	15~24
	16	16~24
	20	20~30	40~50	60	40	40	10	H+14	18	25	9	14	9
	25	25~35	40~50	65	45	45	10	H+17	18	30	9	14	9
