带法兰惰轮轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	附件	附件	类型
JT-VJGSD	S45C	发黑	平垫圈1个	螺帽1个	带法兰型

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

选型参数

选型表

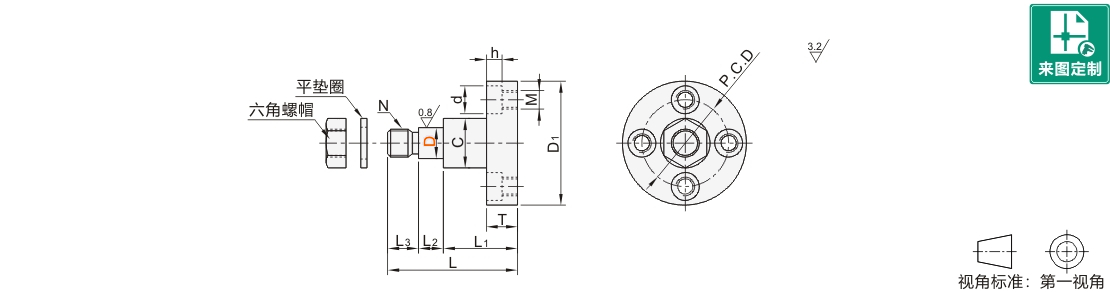

型号		D1	C	L	L1	T	L2	L3	N	d	h	M	P.C.D.
代码	D(g7)	D1	C	L	L1	T	L2	L3	N	d	h	M	P.C.D.
JT-VJGSD	10	38	16	43	25	10	8	10	M8×1.25	8	4.5	M5×0.8	28
	12	48	19	48.5	27	12	9.5	12	M10×1.5	9.5	5.5	M6×1	36
	15	48	22	53.5	27	12	10.5	16	M12×1.75	9.5	5.5	M6×1	36
	20	60	28	63.5	30	15	13.5	20	M16×2	11	6.5	M8×1.25	46
