代码参数

主体材质

销（球）头材质

选型参数

直径D(mm) *

夹紧板厚度 *

快锁型柱塞

图片仅供参考

快锁型柱塞

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 表面处理	球头 / 材质	球头 / 表面处理	类型
JT-WBTFS	SCM435	发黑	滚动轴承钢	一	快锁型 ● 金属球头
JT-WBTFD	SUS603	一	SUS440C	一	快锁型 ● 金属球头

选型参数

选型表

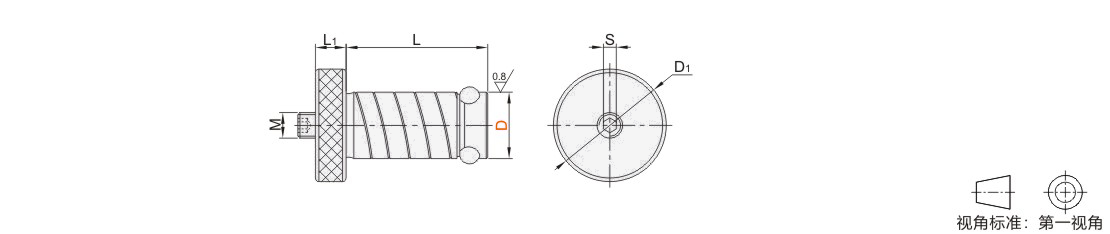

型号		夹紧板厚度 ±0.05	M	L	L1	D1	S	夹持力 (KN)	锁紧扭矩 max.(NM)
代码	D	夹紧板厚度 ±0.05	M	L	L1	D1	S	夹持力 (KN)	锁紧扭矩 max.(NM)
JT-WBTFS JT-WBTFD	13	13	5	27.6	6	22	2.5	3.3	1
	13	20	5	34.6	6	22	2.5	3.3	1
	16	20	6	36.5	8	32	3	5.3	3
	16	25		41.5	8	32		5.3	3
	20	20		39.5	10	40		13.3	4
	20	25		44.5		40		13.3	4
	25	20	8	44		45	4	30	9
	25	25	8	49		45	4	30	9
	30	20	10	49	13	50	5	44	15
	30	25	10	54		50	5	44	15
	35	20	12	51		60	6	68	25
		25		56
		40		71
		50		81
	50	20	20	64	20	75	10	88	50
		25		69
		40		84
		50		94
