厚臂铰链座中央支点型

图片仅供参考

厚臂铰链座中央支点型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHDSD	S45C	发黑	中央支点型 ● 单耳环型
JT-UHDSU	S45C	无电解镀镍	中央支点型 ● 单耳环型
JT-UHDUD	S45C	发黑	中央支点型 ● 双耳环型
JT-UHDUU	S45C	无电解镀镍	中央支点型 ● 双耳环型

选型参数

选型表

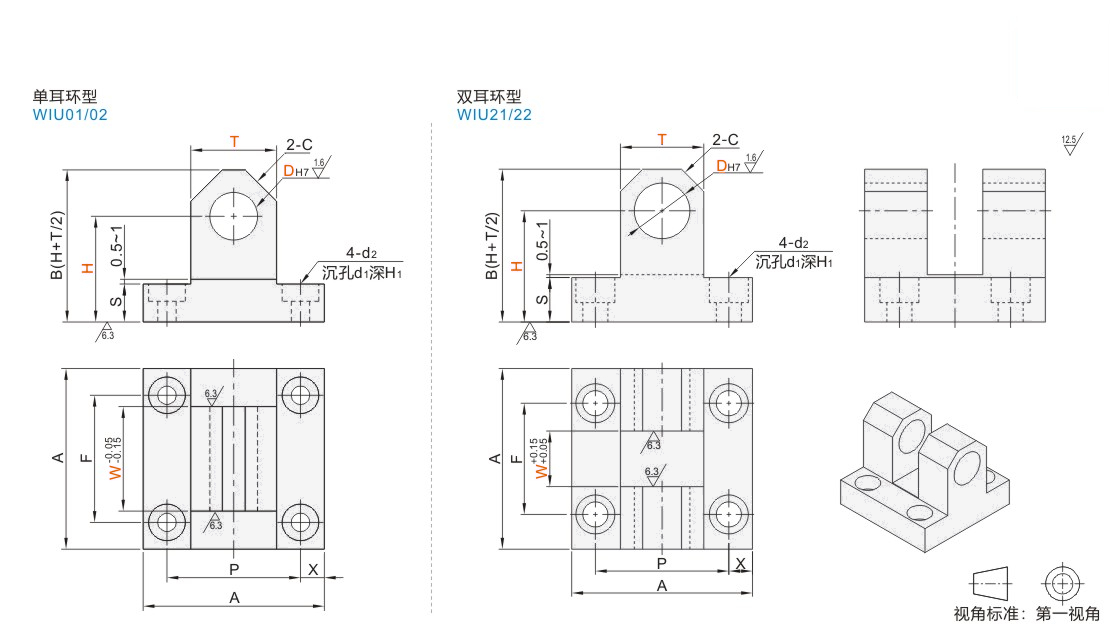

型号		T 选择	W 最小单位1	H 最小单位1	A	F	P	X	S	d2	d1	H1	C
代码	DH7	T 选择	W 最小单位1	H 最小单位1	A	F	P	X	S	d2	d1	H1	C
单耳环型 JT-UHDSD JT-UHDSU 双耳环型 JT-UHDUD JT-UHDUU	4	12	4~8	20~30	32	18	22	5	7.5	4.5	8	4.5	3
	5	16	5~10		38	27	27	5.5					4
	5	19	5~10				28.5	4.75					5
	6	16	6~12	25~35			27	5.5					4
	6	19	6~12				28.5	4.75					5
	8	19	8~16		45	32	32	6.5	9.5	5.5	9.5	5.5	5
	8	22	8~16				33.5	5.75					6
	10	19	10~20	30~40			32	6.5					5
	10	22	10~20		50	35	36	7					6
	12	22	12~30				36	7					6
	12	25	12~30				37	6.5					7
	13	22	13~30				36	7	11.5	6.5	11	6.5	6
	13	25	13~30		60	40	43	8.5					7
	14	25	14~30	35~45			43	8.5					7
	14	30					45	7.5					8
	15	25					43	8.5					7
	15	30					45	7.5					8
	16	25					43	8.5					7
	16	30					45	7.5					8
	20	30	20~35	40~50	65		48	8.5	16	9	14	9	8
	20	38	20~35		70	45	54	8					11
	25	38	25~35		70	45	54	8					11

孔径（DH7），厚度（T）单侧壁厚一览表

DH7	铰链座标准型		铰链座厚臂型
DH7	T	单侧臂厚 (T-DH7)/2	T	单侧臂厚 (T-DH7)/2	T	单侧臂厚 (T-DH7)/2
4	9	2.5	12	4	—	—
5	12	3.5	16	5.5	19	7
6	12	3	16	5	19	6.5
8	16	4	19	5.5	22	7
10	16	3	19	4.5	22	6
12	19	3.5	22	5	25	6.5
13	19	3	22	4.5	25	6
14	22	4	25	5.5	30	8
15		3.5		5		7.5
16		3		4.5		7
20	25	2.5	30	5	38	9
25	30	2.5	38	6.5	—	—

可根据使用的负载选择孔的单侧壁厚。
