环形导轨滑块组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-ZQBSM	铝	阳极氧化	滑块组件

注意事项：
● 当环形运动时，JT-ZQBSM不能单独使用，要与JT-ZQBSD/JT-ZQBSU配套使用；
● 当直线运动时，JT-ZQBSM不能单独使用，要与JT-ZQBSU配套使用；
● 当其他运动时，请联系我司技术人员确认，避免因使用不当，影响使用寿命。

选型参数

选型表

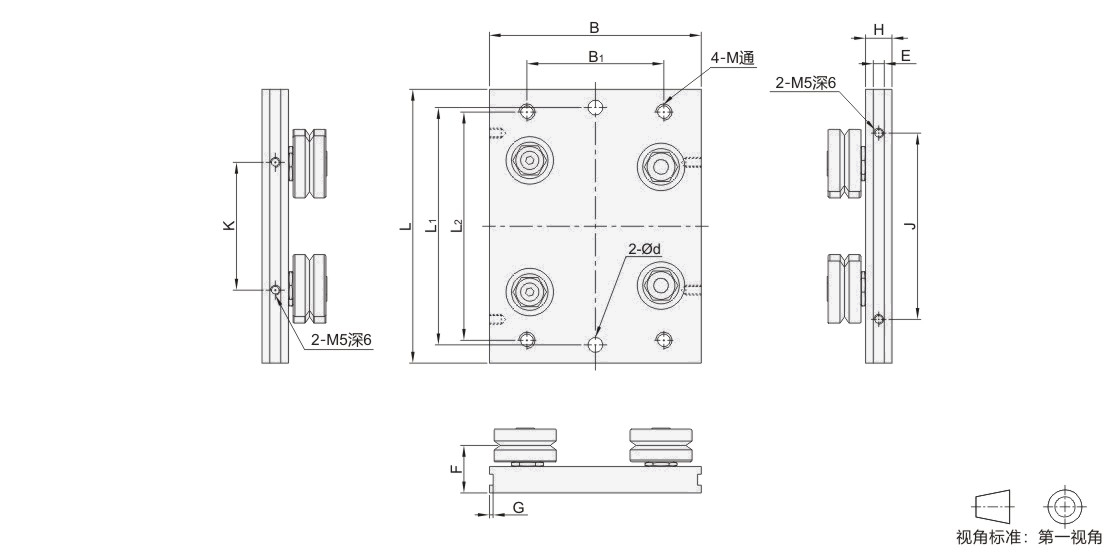

型号		配合圆弧导轨直径A	B	B1	d	E	F	G	H	J	K	L	L1	L2	M	运动负载 (kg)
代码	配合导轨宽度W	配合圆弧导轨直径A	B	B1	d	E	F	G	H	J	K	L	L1	L2	M	运动负载 (kg)
JT-ZQBSM	25	255	80	50	6	5	20.5	2	11.5	70	70	100	85	80	M6	10
	25	351	80	50	6		20.5		11.5	70		105	90	85	M6	10
	44	468	116	75	8		26		14.5	102		145	125	120	M8	20
	44	612	116	75	8		26		14.5	102		150	130	125	M8	20

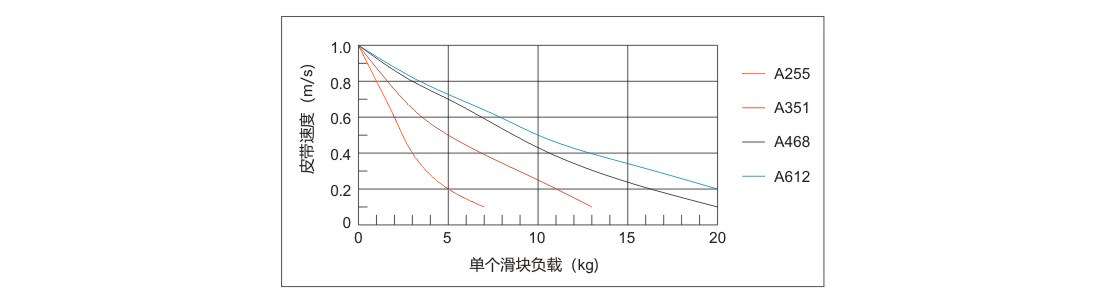

负载曲线图

使用工况技术说明：
● 输送线水平安装，导轨润滑良好；
● 载荷不超出滑块平面、载荷中心位于滑块中心；
● 工作环境洁净，温湿度适宜；
● 为了保证滑块的使用寿命，所有系列不允许承载压装或冲击力和偏心使用;
● 除了上述工况外，滑块数量、输送线过长，等其他因素也会影响输送能力。
