X轴进给丝杠简易调整组件

图片仅供参考

X轴进给丝杠简易调整组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	厚度	材质 / 主体	材质 / 导向轴	材质 / 旋钮	材质 / 进给丝杠	材质 / 丝杠螺母	表面处理	附件	类型
JT-QQXSD	10	A6063	SUS304	SUS303	SUS304	黄铜	黑色阳极氧化	内六角圆柱头螺钉	标准型 ● 普通旋钮型
JT-QQXUD	10	A6063	SUS304	SUS303	SUS304	黄铜	黑色阳极氧化	内六角圆柱头螺钉	标准型 ● 大旋钮型

附件

规格					附件螺钉			数量		材质
20					短头内六角圆柱头螺钉		TAF01-M3-L12	4个		ML40Cr
25					内六角圆柱头螺钉		TAC21-M3-L12			SUS304
40							TAC21-M4-L12
40A
60
60A
60B

选型参数

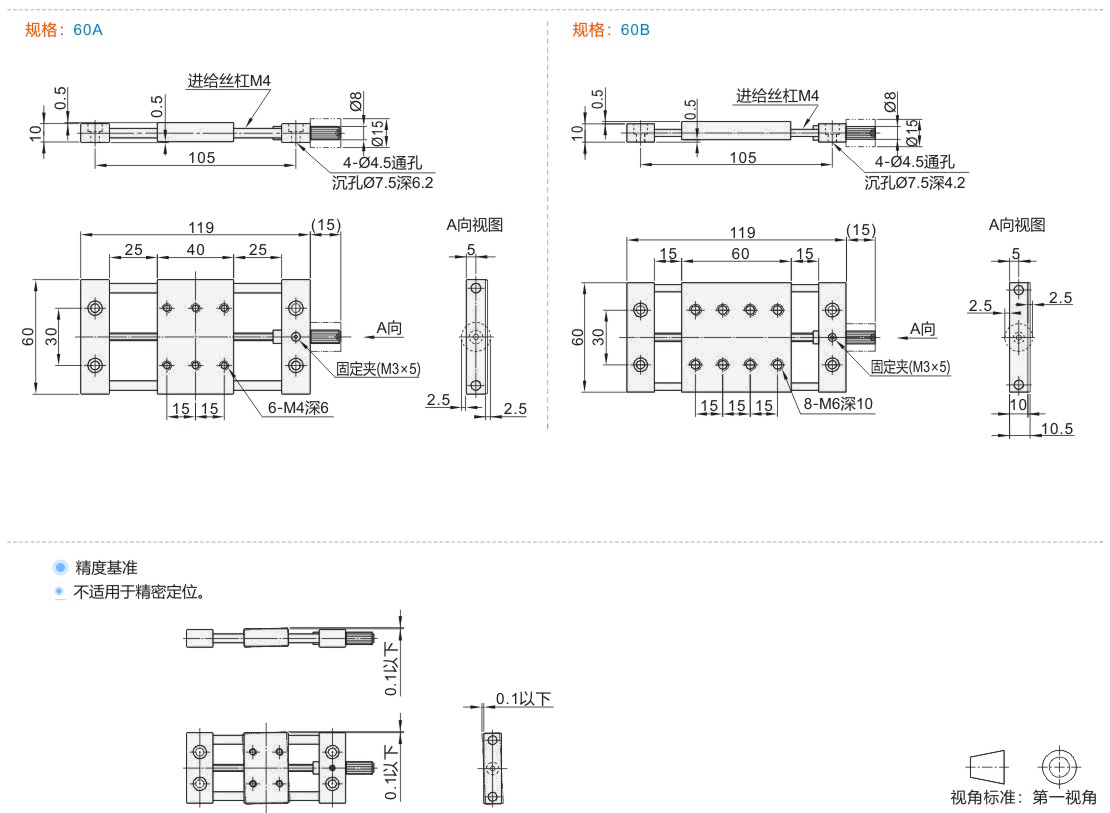

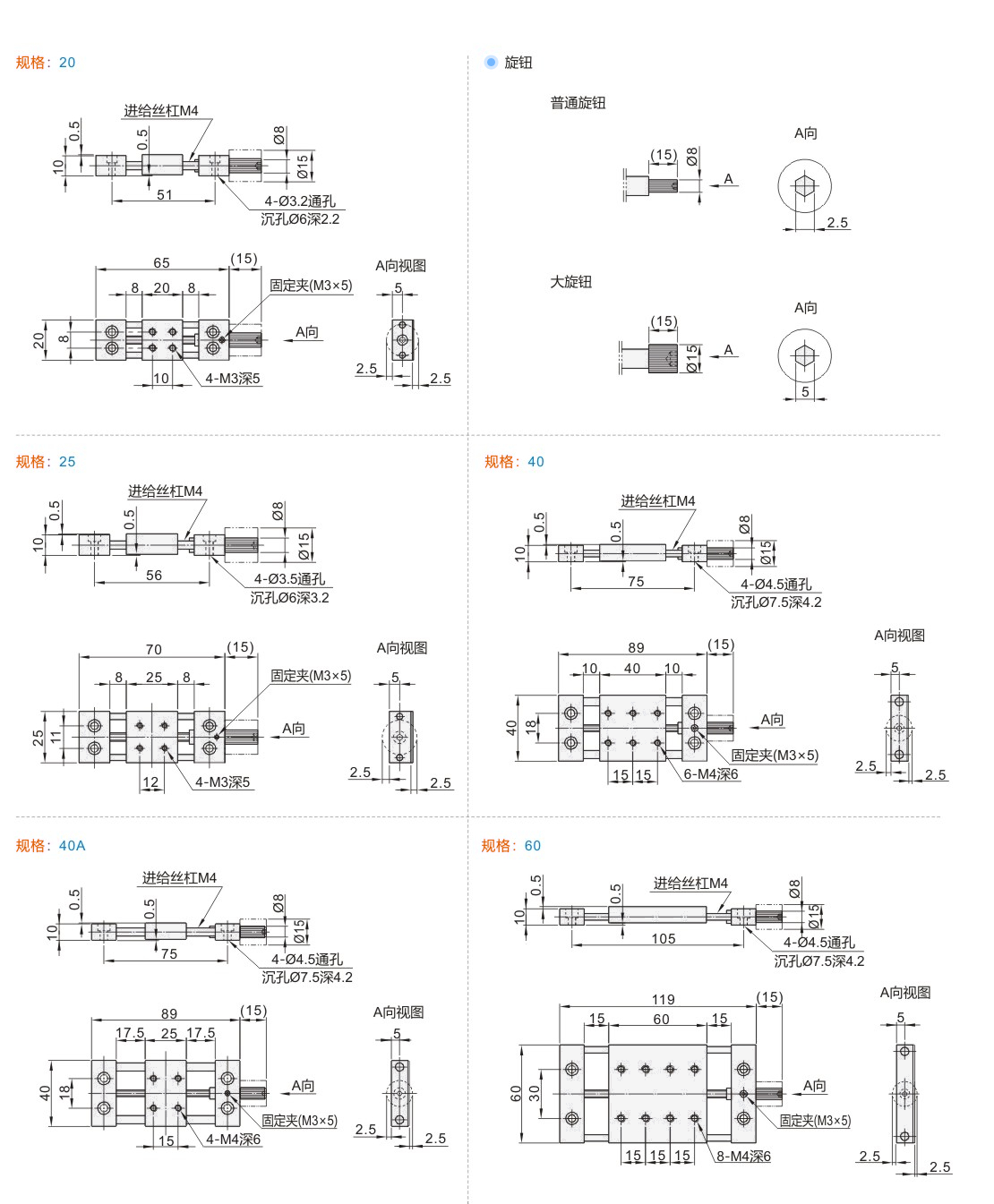

选型表

型号							台面尺寸				移动量									耐负载(N)						旋钮旋转1圈移动量(mm)							重量 (g)
代码						规格	台面尺寸				移动量									水平					垂直	旋钮旋转1圈移动量(mm)							重量 (g)
普通旋钮型 JT-QQXSD 大旋钮型 JT-QQXUD						20	20 ×20				±7									19.6					9.8	0.7							39
						25	25 ×25				±7									19.6					9.8								49
						40	40 ×40				±9									39.2					19.6								104
						40A	40 ×25				±17																						91
						60	60 ×60				±13																						176
						60A	60 ×40				±23																						147
						60B	60 ×60				±13																						176

旋钮旋转1圈的移动量为0.7mm。
