十字环联轴器螺钉固定型

图片仅供参考

十字环联轴器螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NXDSQ	铝合金	POM	本色阳极氧化	内六角紧定螺钉	螺钉固定型

特点
使用温度-20°C~+80°C。

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

型号		d-e
代码	D	d-e
JT-NXDSQ	44	d	14	15	16	18	20	22
	44	e	14 15 16 18 20 22	15 16 18 20 22	16 18 20 22	18 20 22	20 22	22
	55	d	18	20	22	25	26
	55	e	18 20 22 25 26	20 22 25 26	22 25 26	25 26	26
	70	d	22	25	28	30	35	38
	70	e	22 25 28 30 35 38	25 28 30 35 38	28 30 35 38	30 35 38	35 38	38

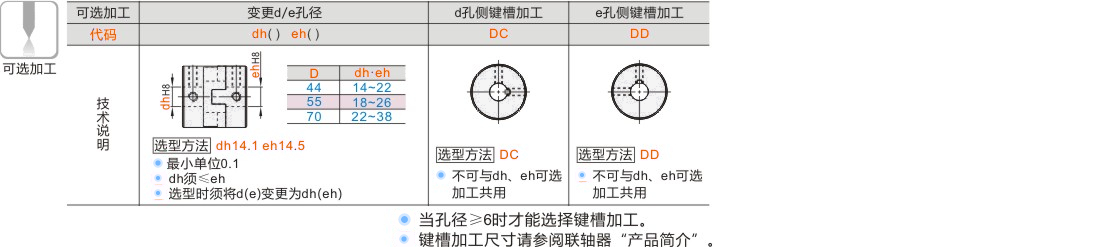

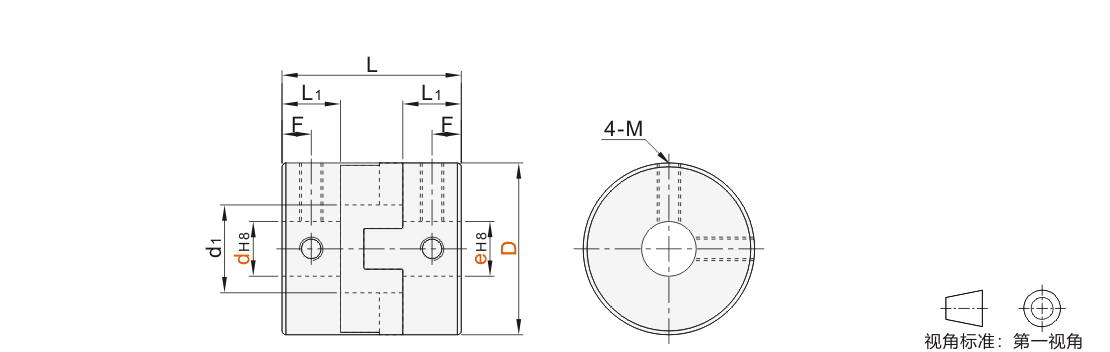

尺寸性能表

型号		d1	L	L1	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	容许安装偏差		静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
代码	D	d1	L	L1	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	角向(°)	径向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
JT-NXDSQ	44	22.5	46	15	7.5	M6	7	30	2	1	1500	12000	4×10^⁻⁵	140
	55	28	57	19	9.5	M8	15	45		1.5	2800	10000	11×10⁻⁵	260
	70	39	77	25	12.5	M10	30	80		2	4800	8000	40×10⁻⁵	450

惯性力矩和重量按最大孔径计算。
