方形丝杠支座组件（角接触轴承、矮型、固定侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / ① ③ ⑦	材质 / ⑥	表面处理 / ① ③ ⑥ ⑦	类型
JT-VIVXXO	S45C	SUJ2	发黑	矮型 ● 固定侧

①②③为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的角接触球轴承、最适用于一般精度、
高速旋转用途。

构成零件

选型参数

选型表

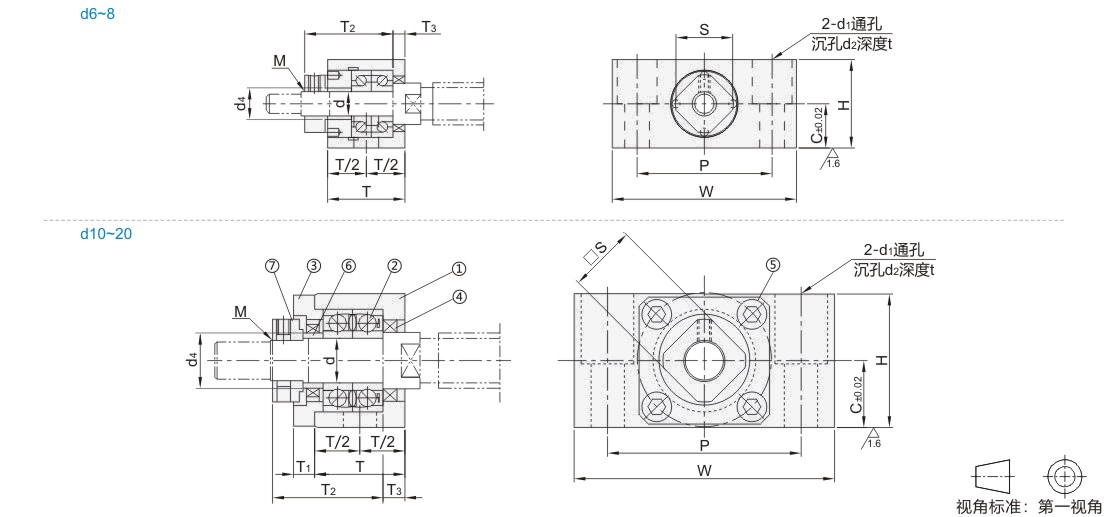

型号		d	T	T1	T2	T3	W	H	C	P	d1	d2	t	M (细牙螺纹)	S	油封适用轴径d4	间隔环厚度
代码	规格	d	T	T1	T2	T3	W	H	C	P	d1	d2	t	M (细牙螺纹)	S	油封适用轴径d4	间隔环厚度
JT-VIVXXO	6	6	20	—	22	3.5	42	22	11	30	5.5	9.5	12	M6×0.75	12	9.4	5
	8	8	23	—	26	4	52	28	14	38	6.6	11	15	M8×1.0	14	11.4	5.5
	10	10	24	6	29.5	6	70	36	18	52	9	14	19	M10×1.0	16	14.4
	12	12	24		29.5	6	70	36	18	52	9	14	19	M12×1.0	19	15.4
	15	15	25		36	5	80	41	21	60	11	17	21	M15×1.0	22	19.4	10
	20	20	42	10	50	10	95	56	28	75	11	17	29	M20×1.0	30	25.4	11
