微型导杆气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承	动作形式	类型
JT-USDSL	滑动轴承	双作用	倒杆微型气缸

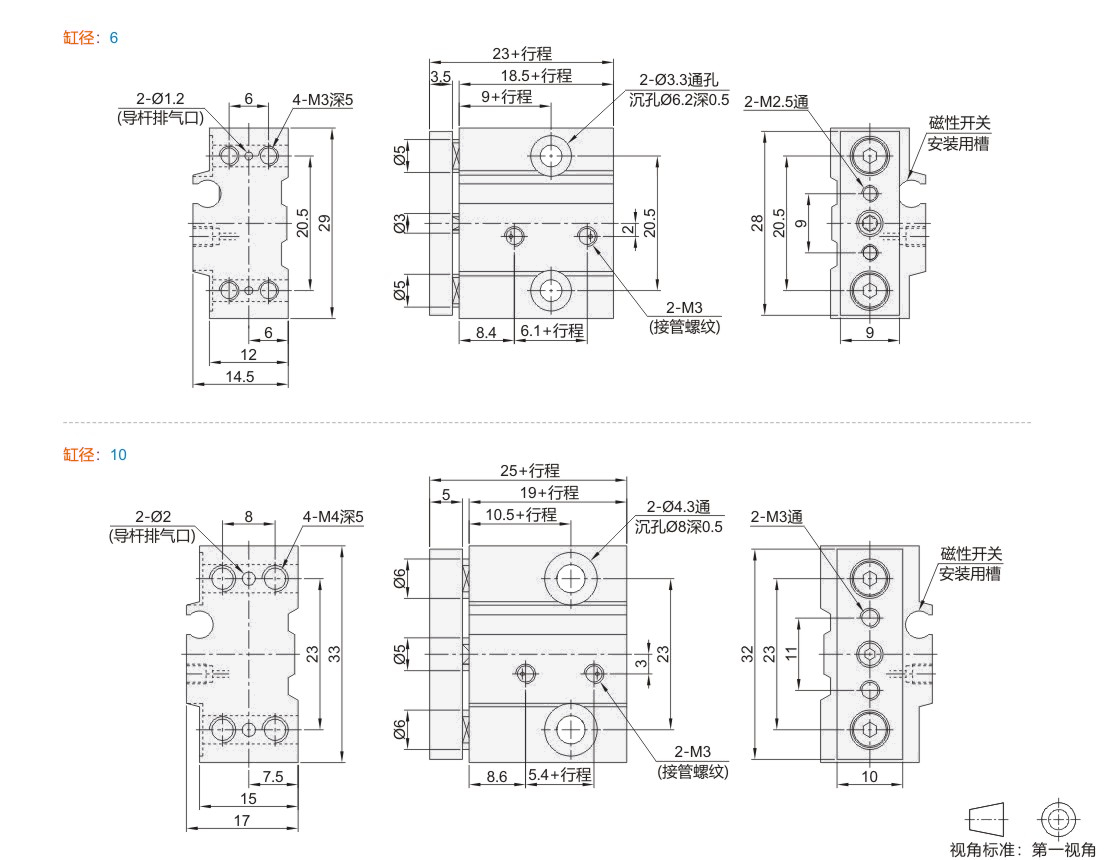

选型参数

选型表

型号	行程	内置磁石	磁性开关接点类型	磁性开关线长 ( m)	缓冲形式	接管螺纹	使用流体	使用压力范围 ( Mpa)	耐压试验压力 ( Mpa)	工作环境温度 (℃)	使用速度范围 ( mm/s)	导杆尺寸
JT-USDSL	6	5 10 15	Y(有)	无指定(无磁性开关)※ 2(电子式无接点2线) N(电子式无接点NPN型) P(电子式无接点PNP型)	2 3 5	两侧橡胶缓冲	M3	空气	0. 15 ~0.7	1.05	-10 ~60 (无冻结)	50 ~500 ※1	Ø5
10	5 10 15 20	Ø6

型号

行程

内置
磁石

磁性开关接点类型

磁性开关
线长
( m)

缓冲
形式

接管
螺纹

使用
流体

使用压力
范围
( Mpa)

耐压试验
压力
( Mpa)

工作环境
温度
(℃)

使用速度
范围
( mm/s)

导杆
尺寸

代码

缸径

JT-USDSL

5 10 15

Y(有)

无指定(无磁性开关)※
2(电子式无接点2线)
N(电子式无接点NPN型)
P(电子式无接点PNP型)

两侧
橡胶
缓冲

空气

0. 15 ~0.7

1.05

-10 ~60
(无冻结)

50 ~500
※1

Ø5

5 10 15 20

Ø6

※ 当选择无磁性开关时，无需选择磁性开关线长。 ※1 请在允许使用范围内使用。

理论输出力表

单位：N

缸径	杆径	动作方向	受压面积 (mm²)	使用压力(Mpa)
缸径	杆径	动作方向	受压面积 (mm²)	0.15	0.3	0.5	0.7
6	3	伸出	28.3	4.24	8.48	14.15	19.81
6	3	缩回	21.2	3.18	6.36	10.6	14.84
10	5	伸出	78.5	11.77	23.55	39.25	54.95
10	5	缩回	58.9	8.83	17.67	29.45	41.23

重量表单位：g

缸径	行程
缸径	5	10	15	20
6	27.3	33	38.4	—
10	40.6	48	55.6	63.2
