直杆型开口销固定铰链销

图片仅供参考

直杆型开口销固定铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGQXSD	L尺寸选择型	SCr440	发黑
JT-VGQXUD	L尺寸指定型	SCr440	发黑
JT-VGQXSQ	L尺寸选择型	SCr440	无电解镀镍
JT-VGQXUQ	L尺寸指定型	SCr440	无电解镀镍
JT-VGQXSL	L尺寸选择型	SCr440	—
JT-VGQXUL	L尺寸指定型	SCr440	—
JT-VGQXSX	L尺寸选择型	SUS304	—
JT-VGQXQD	L尺寸指定型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。
此产品不配开口销，需另行购买。

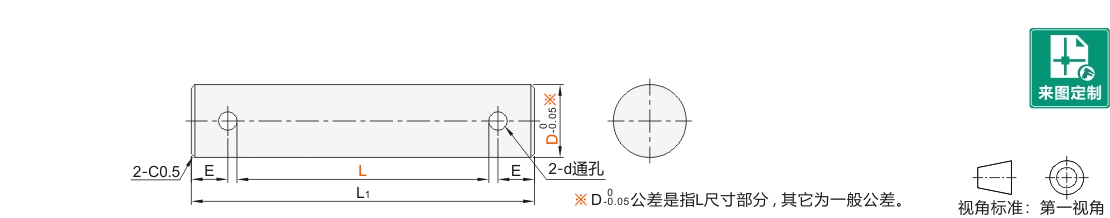

选型参数

L尺寸选择型

型号		L	L1	E	d	适用开口销型号
代码	D	L	L1	E	d	适用开口销型号
(SCr440) JT-VGQXSD JT-VGQXSQ JT-VGQXSL (SUS304) JT-VGQXSX	3	10 12 14 15 16 18 20	L+4.8	2	0.8	BLK31-0.8-L8
	4		L+6	2.5	1	BLK31-1-L10
	5		L+7.2	3	1.2	BLK31-1.2-L10
	6	15 16 18 20 22 24 25 30	L+8.6	3.5	1.6	BLK31-1.6-L10
	8	15 16 18 20 22 24 25 30 35 40 45 50	L+10	4	2	BLK31-2-L12
	10	15 16 18 20 22 24 25 30 35 40 45 50	L+12.5	5	2.5	BLK31-2.5-L15
	12	22 24 25 30 35 40 45 50	L+15.2	6	3.2	BLK31-3.2-L20

L尺寸指定型

型号		最小单位0.1	L1	E	d	适用开口销型号
代码	D	L	L1	E	d	适用开口销型号
(SCr440) JT-VGQXUD JT-VGQXUQ JT-VGQXUL (SUS304) JT-VGQXQD	3	5.0~60.0	L+4.8	2	0.8	BLK31-0.8-L8
	4	5.0~60.0	L+6	2.5	1	BLK31-1-L10
	5	10.0~80.0	L+7.2	3	1.2	BLK31-1.2-L10
	6	10.0~110.0	L+8.6	3.5	1.6	BLK31-1.6-L10
	8	10.0~110.0	L+10	4	2	BLK31-2-L12
	10	15.0~120.0	L+12.5	5	2.5	BLK31-2.5-L15
	12	15.0~200.0	L+15.2	6	3.2	BLK31-3.2-L20
	13	25.0~220.0	L+18	7	4	BLK31-4-L20
	14
	15
	16					BLK31-4-L25
	17
	18
	20	30.0~220.0	L+22	8.5	5	BLK31-5-L35
	22
	25

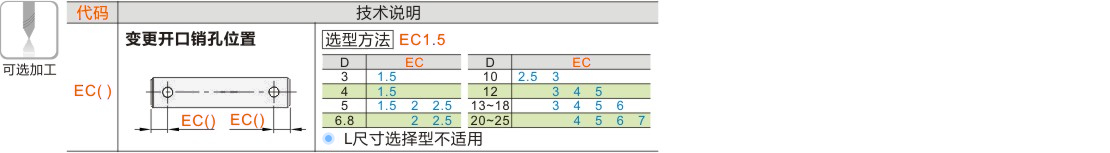

可选加工参数
