悬臂销外螺纹安装带挡圈槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

外螺纹退刀槽尺寸见下表1。

选型参数

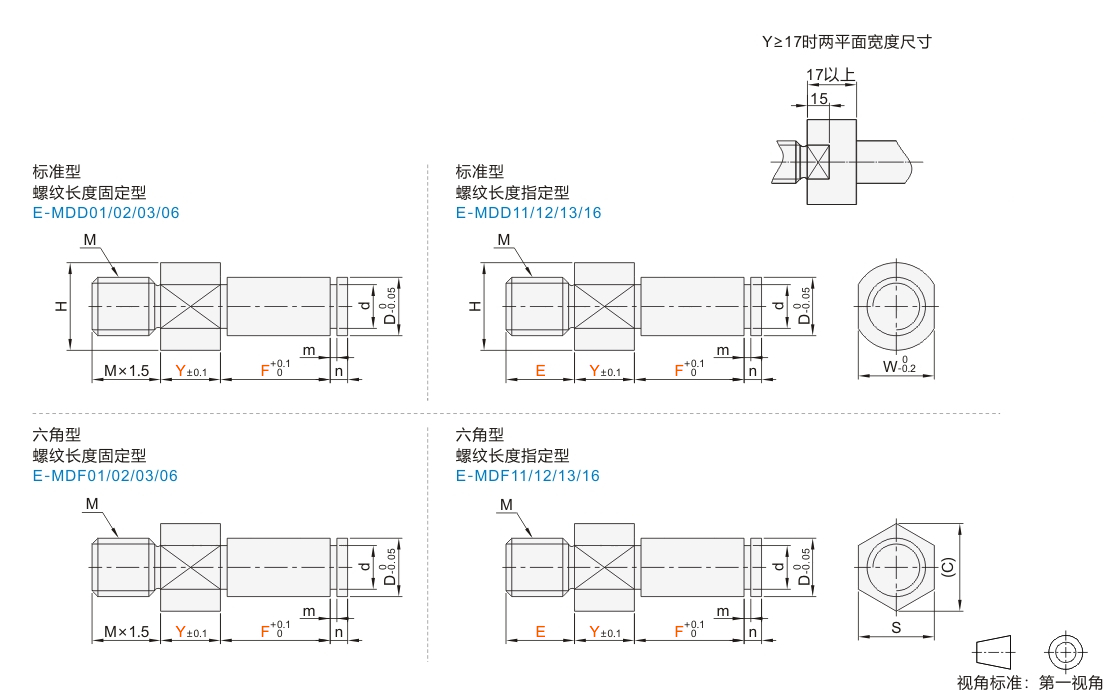

标准型

型号		D	最小单位1			H	W	M	d	m	n
代码	规格	D	Y	F	E	H	W	M	d	m	n
螺纹长度固定型 JT-VGNNSD JT-VGNNSU JT-VGNNSQ JT-VGNNSX 螺纹长度指定型 JT-VGNNDD JT-VGNNDU JT-VGNNDQ JT-VGNNDX	3	3	2~32	3~55	3~8	7	5	M3	2	0.5	2
	3A	3			3~8	11	9	M3	2	0.5
	4	4			4~10	8	6	M4	3	0.7
	4A	4			4~10	12	10	M4	3
	5	5			5~12	9	7	M5	4
	5A	5			5~12	13	11	M5	4
	6	6	2~65	5~110	6~15	10	8	M6	5
	6A	6			6~15	14	12	M6	5
	8	8			8~18	12	10	M8	7	0.9	3
	8A	8			8~18	16	14	M8	7	0.9
	10	10			10~22	15	13	M10	9.6	1.15
	10A	10			10~22	20	17	M10	9.6
	12	12		10~160	12~25	17	14	M12	11.5		4
	13	13				18	15		12.4
	15	15				20	17		14.3
	16	16				21	18		15.2
	17	17				22	19		16.2
	18	18				23	20		17	1.35
	20	20	4~65		20~32	26	24	M20	19
	20A	20				26		M16	19
	22	22				28		M20	21		5
	22A	22				28		M16	21
	25	25				31	27	M20	23.9
	25A	25				31	27	M16	23.9
	30	30				36	32	M20	28.6	1.65
	30A	30				36	32	M16	28.6	1.65

六角型

型号		D	最小单位1			S	(C)	M	d	m	n
代码	规格	D	Y	F	E	S	(C)	M	d	m	n
螺纹长度固定型 JT-VGNASD JT-VGNASU JT-VGNASQ JT-VGNASX 螺纹长度指定型 JT-VGNADD JT-VGNADU JT-VGNADQ JT-VGNADX	3	3	2~32	3~55	3~8	6	6.9	M3	2	0.5	2
	4	4			4~10	6	6.9	M4	3	0.7
	5	5			5~12	7	8.1	M5	4
	6	6	2~65	5~110	6~15	8	9.2	M6	5
	8	8			8~18	10	11.5	M8	7	0.9	3
	10	10			10~22	13	15	M10	9.6	1.15
	12	12		10~160	12~25	14	16.2	M12	11.5
	13	13				17	19.6		12.4		4
	15	15				17	19.6		14.3
	16	16				19	21.9		15.2
	17	17				19	21.9		16.2
	18	18	4~65			24	27.7		17	1.35
	20	20			20~42			M20	19
	20A	20						M16	19
	22	22						M20	21		5
	22A	22						M16	21
	25	25				27	31.2	M20	23.9
	25A	25				27	31.2	M16	23.9
	30	30				32	36.9	M20	28.6	1.65
	30A	30				32	36.9	M16	28.6	1.65

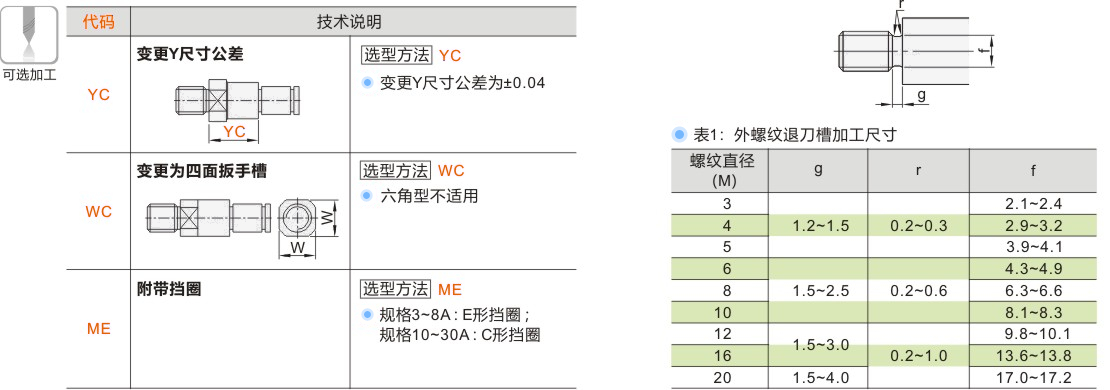

表1：外螺纹退刀槽加工尺寸

螺纹直径 (M)	g	r	f
3	1.2~1.5	0.2~0.3	2.1~2.4
4			2.9~3.2
5			3.9~4.1
6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6
10			8.1~8.3
12	1.5~3.0	0.2~1.0	9.8~10.1
16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2

可选加工参数

暂未上传文档资料

悬臂销 外螺纹安装 带挡圈槽
