规格 *

交叉滚子导轨标准型

图片仅供参考

交叉滚子导轨标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 表面处理	保持架 / 材质	滚柱 / 材质	类型
JT-HMOSD	SUJ2	—	SUS304	SUJ2	交叉滚子导轨
JT-HMODD	SUJ2	无电解镀镍	SUS304	SUJ2	交叉滚子导轨

1套：4个轨道座/2个轨道片/8个端面螺丝。

选型参数

选型表

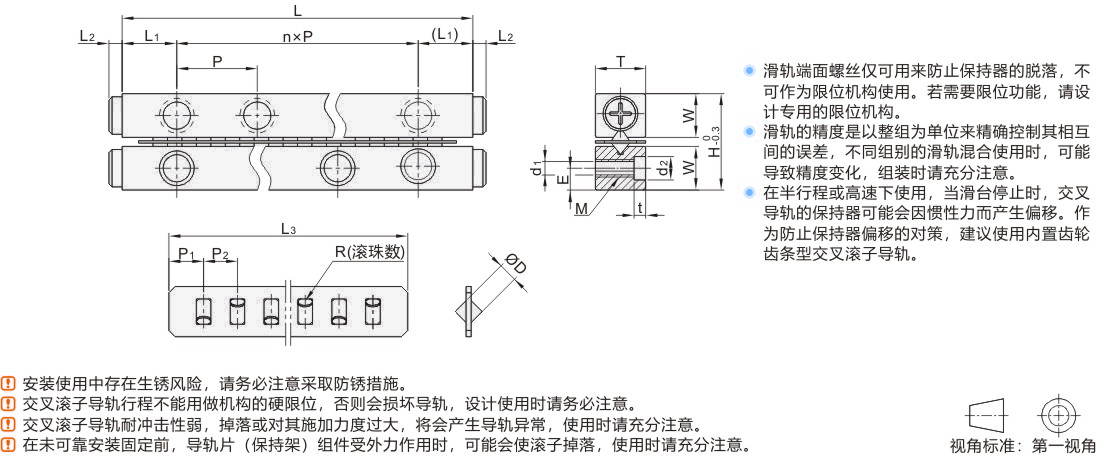

型号		外形尺寸																保持器规格										安装孔尺寸									基本额定负荷		重量 (g)/2支
代码	规格	最大行程			H	T		W		L	n×p			L1		L2		D		L3		R			P1	P2		E			M	d1		d2	t		C(动)N	Co(静)N	重量 (g)/2支
(无) JT-HMOSD 无电解镀镍 JT-HMODD	1020	12			8.5	4		3.9		20	1×10			5		1.6		Ø1.5		14		5			2	2.5		1.8			M2	1.65		3	1.4	+0.5 0	461	476	4
	1030	22								30	2×10									19		7															641	715	6
	1040	27								40	3×10									26.5		10															959	1190	8
	1050	32								50	4×10									34		13															1235	1350	10
	1060	37								60	5×10									41.5		16															1495	1564	12
	1070	42								70	6×10									49		19															1765	1854	14
	1080	52								80	7×10									54		21															1998	2065	16
	2030	18			12	6		5.5		30	1×15			7.5		1.5		Ø2		21		5			2.5	4		2.5			M3	2.55		4.4	2	+0.5 0	1105	1169	13
	2045	24								45	2×15									33		8															1898	2336	20
	2060	30								60	3×15									41		11															2269	2937	26
	2075	44						5.6		75	4×15									53		13															2990	3305	32
	2090	50								90	5×15									65		16															3680	3995	39
	20105	64								105	6×15									73		18															4140	4455	45
	20120	70								120	7×15									85		21															4830	5145	51
	20135	84								135	8×15									93		23															5290	5605	58
	20150	90								150	9×15									105		26															5980	6295	64
	20165	96								165	10×15									117		29															6670	7039	70
	20180	102								180	11×15									129		32															7360	7675	77
	3050	28			18	8		8.3		50	1×25			12.5		2		Ø3		36		7			3	5		3.5			M4	3.3		6	3.1	+0.5 0	3615	4057	46
	3075	48								75	2×25									51		10															5402	6773	68
	30100	58								100	3×25									71		14															8120	8435	90
	30125	78								125	4×25									86		17															9860	10278	112
	30150	88								150	5×25									106		21															12180	12495	134
	30175	108								175	6×25									121		24															13920	14235	157
	30200	118								200	7×25									141		28															16240	16555	179
	30225	138								225	8×25									156		31															17980	18295	201
	30250	148								250	9×25									176		35															20300	20615	223
	30275	168								275	10×25									191		38															22040	22408	245
	30300	178								300	11×25									211		42															24360	24675	267
	4080	58			22	11		10.2		80	1×40			20				Ø4		51		7			4.5	7		4.5			M5	4.3		8	4.2	+0.5 0	7700	8015	122
	40120	82								120	2×40									79		11															12100	12415	180
	40160	106								160	3×40									107		15															16500	16815	238
	40200	130								200	4×40									135		19															20900	21215	296
	40240	154								240	5×40									163		23															25300	25615	355
	40280	178								280	6×40									191		27															29700	30015	413
	40320	202								320	7×40									219		31															34100	34415	472
	40360	226								360	8×40									247		35															38500	38890	530
	40400	250								400	9×40									275		39															42900	43350	589
	40440	274								440	10×40									303		43															47300	47668	647
	40480	298								480	11×40									331		47															51700	52300	706

1kgf=9.81N
