精密快插直通接头内螺纹

图片仅供参考

精密快插直通接头内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理 / 主体	类型
JT-LTTQSD	黄铜	黄铜	POM	镀镍	内螺纹 ● 直接头

选型参数

选型表

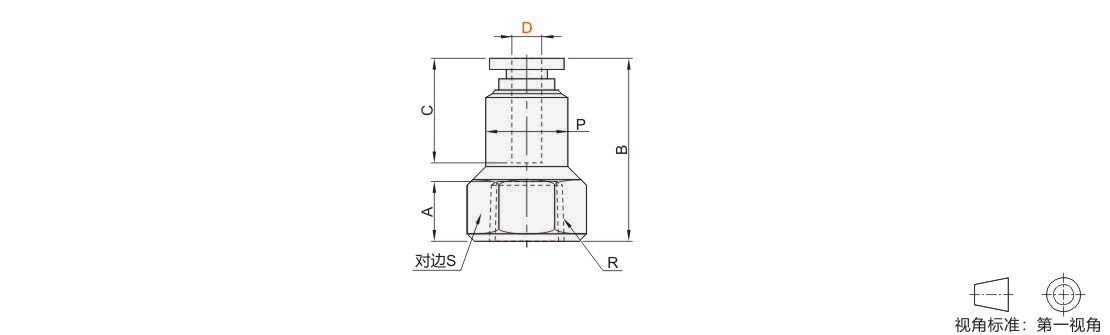

型号		公称型号	R	A	B	P	C	S	有效断面积（mm²)	重量 (g)
代码	D	公称型号	R	A	B	P	C	S	有效断面积（mm²)	重量 (g)
JT-LTTQSD	4	1	Rc1/8	8.5	24.5	10	14.9	14	4.81	12.9
	4	2	Rc1/4	11	26.8	10	14.9	17	4.81	19.4
	6	1	Rc1/8	8.5	25.4	12	17	14	11.03	14.1
	6	2	Rc1/4	11	27.4	12	17	17	11.03	20.2
	8	1	Rc1/8	8.5	27.8	13.7	18.2	14	20.35	16.2
		2	Rc1/4	11	30.3	14		17		22.0
		3	Rc3/8	11.5	30.8	14		20		26.2
	10	2	Rc1/4	11	32.2	16.8		17	33.95	25.1
	10	3	Rc3/8	11.5	32.7	17	20.7	20	33.95	30.0
	12	2	Rc1/4	11	34.8	19.8	20.7		45.78	40.7
	12	3	Rc3/8	11.5	35.5	19.7	23.3		45.78	34.8
