导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

5~30/0.01

安装部长度L(mm) *

12~42/1

定位部长度B(mm) *

5~20/0.1

导入部小径尺寸G(mm) *

3~9/0.1

导入部倒角角度°A *

2~36/0.1

止转位置 *

锥角型定位销

图片仅供参考

锥角型定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	类型
JT-RNIFD	形状 / 圆型	SKS3	淬火硬度58~61HRC	—	螺栓固定型 ● 平面加工型
JT-RNIOD	形状 / 多棱型	SKS3	淬火硬度58~61HRC	—	螺栓固定型 ● 平面加工型
JT-RNIFU	形状 / 圆型	SKS3	淬火硬度HRC58~61 , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm	螺栓固定型 ● 平面加工型
JT-RNIOU	形状 / 多棱型	SKS3	淬火硬度HRC58~61 , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm	螺栓固定型 ● 平面加工型
JT-RNIFQ	形状 / 圆型	SUS304	—	—	螺栓固定型 ● 平面加工型
JT-RNIOQ	形状 / 多棱型	SUS304	—	—	螺栓固定型 ● 平面加工型
JT-RNIFO	形状 / 圆型	SUS440C	淬火硬度48~53HRC	—	螺栓固定型 ● 平面加工型
JT-RNIOO	形状 / 多棱型	SUS440C	淬火硬度48~53HRC	—	螺栓固定型 ● 平面加工型

选型参数

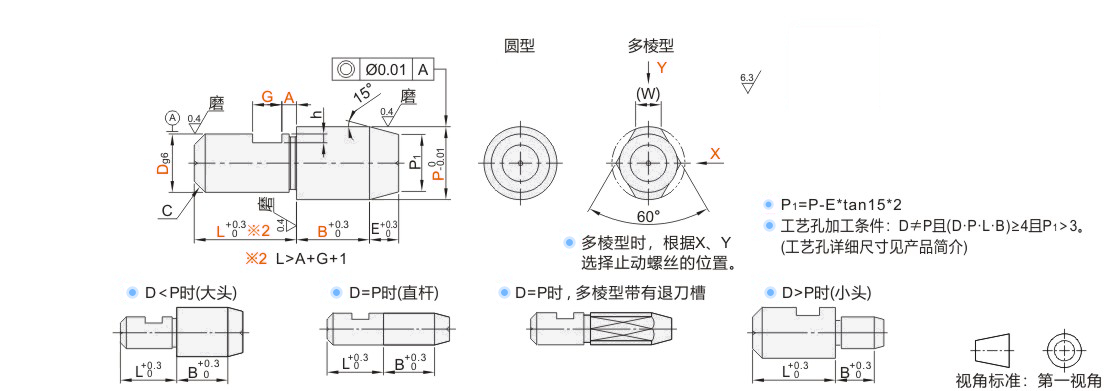

选型表

型号			最小单位0.01	最小单位1	最小单位0.1	最小单位0.1		止转位置	h	C	E	适用的止动螺丝	(W)
代码	Dg6		P	L	B	G	A	止转位置	h	C	E	适用的止动螺丝	D<P时	D≥P时
圆型多棱型 JT-RNIFD JT-RNIOD JT-RNIFU JT-RNIOU JT-RNIFQ JT-RNIOQ JT-RNIFO JT-RNIOO	6	-0.004 -0.012	5.00~10.00	12~22	5.0~20.0	3~9	2.0~8.0	X Y 仅适用于多棱型	1.0	1	3	M4	3	1.5
	8	-0.005 -0.014	5.00~13.00	14~25			2.0~12.0		1.2	1.5	4	M5	3.5	1.8
	10	-0.005 -0.014	5.00~15.00	15~27			2.0~16.0			2		M6	4	2.2
	12	-0.006 -0.017	5.00~16.00	15~27			2.0~20.0			2		M6	5	2.5
	16	-0.006 -0.017	10.00~25.00	15~35			2.0~28.0		2.0	3	5	M8	7	4
	20	-0.007 -0.020	13.00~30.00	27~42			2.0~36.0		2.0	3	5	M8	9	5

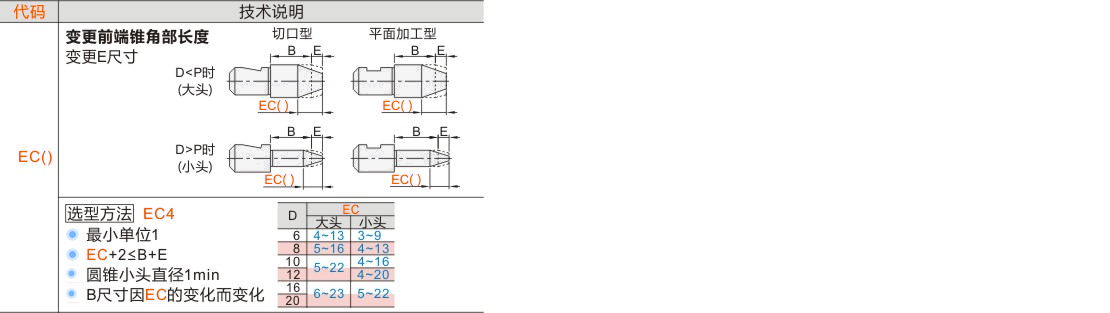

可选加工参数

产品名称

暂未上传文档资料
