双轴心外置滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-HNVSD	A6063	亮光阳极氧化(黑色)	滑轨 ● 外置型
JT-HNVSU	A6063	喷砂阳极氧化(黑色)	滑块 ● 外置型

JT-HNVSD-25的表面处理为亮光阳极氧化(银色)。
JT-HNVSU-25的表面处理为喷砂阳极氧化(银色)。

选型参数

滑轨

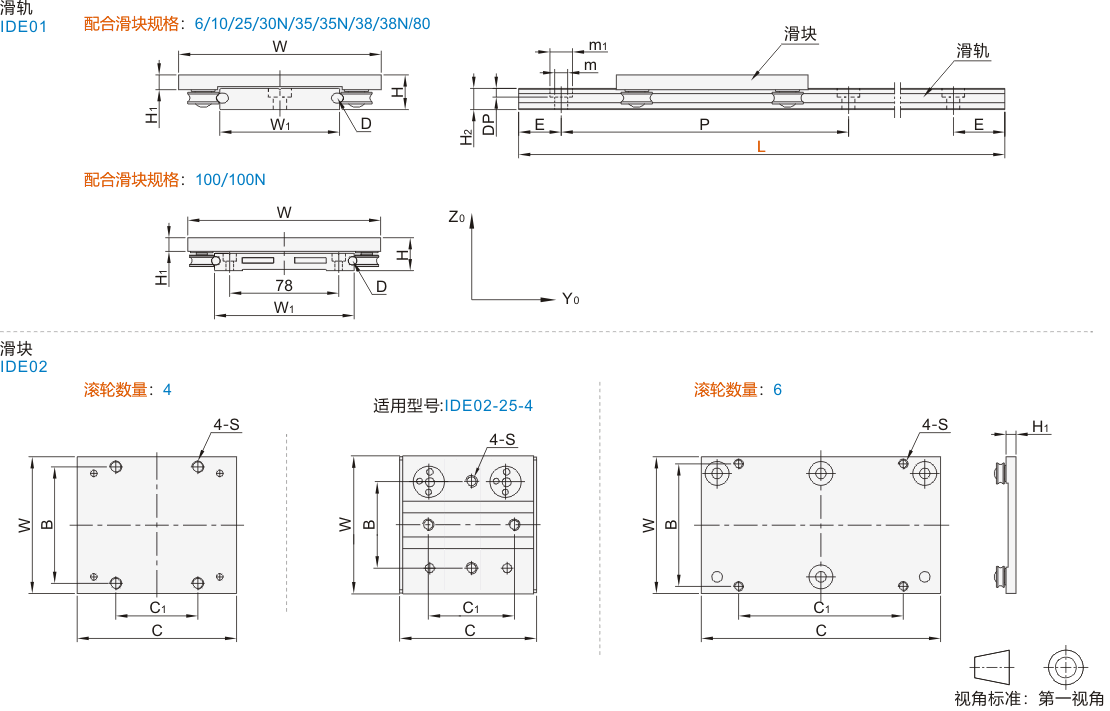

型号		L 最小单位1	D	W1	H2	DP	P	m1	m	参考重量 (kg/m)
代码	配合滑块规格	L 最小单位1	D	W1	H2	DP	P	m1	m	参考重量 (kg/m)
JT-HNVSD	6	200~5000	6	25	9.5	4.5	60	8	4.5	0.9
	10		5	50	11	4.5		9.5	5	1.76
	25		8	38	22	8		11	6.5	1.76
	30N		5	30	11	4.5		8	4.5	1.25
	35		6	35		4.5				1.76
	35N					5				1.76
	38				14					1.6
	38N				14					1.6
	80		10	80	17.5	9	120	14	8.5	3.92
	100		6	100	12.5	5.5		9.5	5.5	1.17
	100N		6	100	12.5	5.5		9.5	5.5	3

滑块

型号		滚轮数量	H	W	H1	C	B	C1	S	基本动力安全负载(N)		动力矩(N-M)
代码	配合滑轨规格	滚轮数量	H	W	H1	C	B	C1	S	Y0	Z0	MX0	MY0	MZ0
JT-HNVSU	6	4	15	62	5.3	70	50	25	M5	496	470	19.8	28.6	26.1
	6	6	15	62	5.3	100	50	40	M5	640	690	30.9	41.4	44.2
	10	4	18	84.5	8	80	72	41	M6	450	420	30.6	33.9	34.5
	10	6	18	84.5	8	120	72	80		675	630	45.9	50.8	51.6
	25	4	34	90	29	89	56	56		1000	1400	62	95	68
	25	6	34	90	29	129	68	60		1500	2100	93	142.5	102
	30N	4	18	64.5	8	70	52	31		400	380	14.8	20.8	22.6
	30N	6	18	64.5	8	100	52	60		600	570	22.2	31.2	33.9
	35	4	22	73	9.7	80	60	30		700	660	24.6	34.5	36.8
	35	6	22	73		120	60	50		900	860	38.4	51.8	55.2
	35N	4	22.5	84		85	70	28		900	860	33.3	44.9	47.9
	35N	6	22.5	84		120	70	60		1350	1290	49.9	67.3	71.8
	38	4	22	73	8.3	80	60	30		700	60	24.6	34.5	36.8
	38	6	22	73		120	60	50		900	860	38.4	51.8	55.2
	38N	4	22.5	84		85	70	28		900	860	33.3	44.9	47.9
	38N	6	22.5	84		120	70	60		1350	1290	49.9	67.3	71.8
	80	4	34	150	14.5	100	130	25	M8	1800	2100	125.8	180.5	154.7
	80	6	34	150	14.5	120	130	45	M8	2700	3150	188.7	270.7	232
	100	4	23.6	138	9.7	80	118	30	M6	700	660	24.6	34.5	36.8
	100	6		138	9.7	120	118	60		900	860	38.4	51.8	55.2
	100N	4		148	9.3	80	128	24		900	860	33.3	44.9	47.9
	100N	6		148	9.3	120	128	44		1350	1290	49.9	67.3	71.8

N(安装孔数)/E(螺钉中心孔至端面距离)

P	L (滑轨长度)	N (安装孔数)	E		P	L (滑轨长度)	N (安装孔数)	E	P	L (滑轨长度)	N (安装孔数)	E
P	L (滑轨长度)	N (安装孔数)	E		P	L (滑轨长度)	N (安装孔数)	E	P	L (滑轨长度)	N (安装孔数)	E	60	200~219	3	E = [L-(N-1)×60]/2	60	2620~2679	44	E = [L-(N-1)×60]/2	120	200~279	2	E=[L-(N-1)×120]/2
220~279	4	2680~2739	45	280~399	3
280~339	5	2740~2799	46	400~519	4
340~399	6	2800~2859	47	520~639	5
400~459	7	2860~2919	48	640~759	6
460~519	8	2920~2979	49	760~879	7
520~579	9	2980~3039	50	880~999	8
580~639	10	3040~3099	51	1000 ~1119	9
640~699	11	3100~3159	52	1120 ~1239	10
700~759	12	3160~3219	53	1240 ~1359	11
760~819	13	3220~3279	54	1360 ~1479	12
820~879	14	3280~3339	55	1480 ~1599	13
880~939	15	3340~3399	56	1600 ~1719	14
940~999	16	3400~3459	57	1720 ~1839	15
1000~1059	17	3460~3519	58	1840 ~1959	16
1060~1119	18	3520~3579	59	1960~2079	17
1120~1179	19	3580~3639	60	2080~2199	18
1180~1239	20	3640~3699	61	2200~2319	19
1240~1299	21	3700~3759	62	2320~2439	20
1300~1359	22	3760~3819	63	2440~2559	21
1360~1419	23	3820~3879	64	2560~2679	22
1420~1479	24	3880~3939	65	2680~2799	23
1480~1539	25	3940~3999	66	2800~2919	24
1540~1599	26	4000~4059	67	2920~3039	25
1600~1659	27	4060~4119	68	3040~3159	26
1660~1719	28	4120~4179	69	3160~3279	27
1720~1779	29	4180~4239	70	3280~3399	28
1780~1839	30	4240~4299	71	3400~3519	29
1840~1899	31	4300~4359	72	3520~3639	30
1900~1959	32	4360~4419	73	3640~3759	31
1960~2019	33	4420~4479	74	3760~3879	32
2020~2079	34	4480~4539	75	3880~3999	33
2080~2139	35	4540~4599	76	4000~4119	34
2140~2199	36	4600~4659	77	4120~4239	35
2200~2259	37	4660~4719	78	4240~4359	36
2260~2319	38	4720~4779	79	4360~4479	37
2320~2379	39	4780~4839	80	4480~4599	38
2380~2439	40	4840~4899	81	4600~4719	39
2440~2499	41	4900~4959	82	4720~4839	40
2500~2559	42	4960~5000	83	4840~4959	41
2560~2619	43	/	/	4960~5000	42
