异径正交支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	附件 / 紧定螺钉	附件 / 内六角螺钉	类型
JT-PNQXD	S45C	发黑	TAY01	TAC01	异径正交
JT-PNQXU	S45C	喷细砂无电解镀镍	TAY02	TAC21	异径正交
JT-PNQLD	A6063	黑色阳极氧化	TAY01	TAC01	异径正交
JT-PNQLU	A6063	本色阳极氧化	TAY02	TAC21	异径正交
JT-PNQMD	SUS304	—	TAY02	TAC21	异径正交

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

DH7/VH7公差为开口槽加工前的公差。

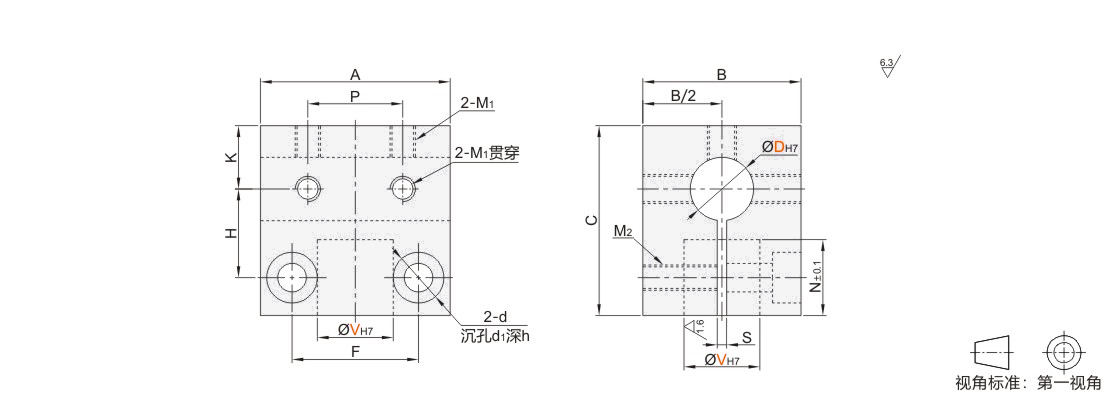

选型参数

选型表

型号			VH7		A	B	C	F	P	H	K	N	S	M1	M2	d	d1	h
代码	DH7		VH7		A	B	C	F	P	H	K	N	S	M1	M2	d	d1	h
JT-PNQXD JT-PNQXU JT-PNQLD JT-PNQLU JT-PNQMD	10	+0.015 0	12	+0.018 0	30	25	30	20	15	14	10	13	1.2~1.8	M4	M4	4.5	8	5
			13		32			22
			14		32			22
	12	+0.018 0	14		35	30	35	23	15	15.5	12	15		M5	M5	5.5	9.5	5.5
			15
			16
	14		16		40	35	38	28	20	17	13.5
			18		45	40	43	32		20		20		M6	M6	6.5	11	6.5
			20	+0.021 0	45	40	43	32		20		20	1.2~2.3	M6	M6	6.5	11	6.5
	15		16	+0.018 0	40	35	38	28	20	17		15	1.2~1.8	M5	M5	5.5	9.5	5.5
			18	+0.018 0	45	40	43	32		20		20	1.2~1.8	M6	M6	6.5	11	6.5
			20	+0.021 0									1.2~2.3
	16		18	+0.018 0									1.2~1.8
	16		20	+0.021 0									1.2~2.3
	18		20		45	40	45	32	20	21	14.5
	18		25		50	45	50	37		23.5	14.5	25
	20	+0.021 0	25		50	45	53	37		25	16	25
	20		30		63	55	58	46	30	27.5	16	30			M8	8.5	14	8.5
	25		30		63	55	63	46	30	30	18.5	30			M8	8.5	14	8.5

附件螺钉

D	V	紧定螺钉				内六角螺钉
D	V	JT-PNQXD/JT-PNQLD		JT-PNQXU/JT-PNQLU/JT-PNQMD		JT-PNQXD/JT-PNQLD		JT-PNQXU/JT-PNQLU/JT-PNQMD
10	12/13/14	对应代码 TAY01	M4×5 4个	对应代码 TAY02	M4×5 4个	对应代码 TAC01	M4×18 2个	对应代码 TAC21	M4×18 2个
12	14/15/16		M5×5 4个		M5×5 4个		M5×22 2个		M5×22 2个
14	16		M5×6 4个		M5×6 4个		M5×25 2个		M5×25 2个
14	18/20		M6×6 4个		M6×6 4个		M6×30 2个		M6×30 2个
15	16		M5×6 4个		M5×6 4个		M5×25 2个		M5×25 2个
15	18/20		M6×6 4个		M6×6 4个		M6×30 2个		M6×30 2个
16	18/20		M6×5 4个		M6×5 4个		M6×30 2个		M6×30 2个
18	20		M6×5 4个		M6×5 4个		M6×30 2个		M6×30 2个
18	25		M6×5 4个		M6×5 4个		M6×35 2个		M6×35 2个
20	25		M6×5 4个		M6×5 4个		M6×35 2个		M6×35 2个
20	30		M6×5 4个		M6×5 4个		M8×45 2个		M8×45 2个
25	30		M6×5 4个		M6×5 4个		M8×45 2个		M8×45 2个
