凸轮轴承随动器偏心轴套型

图片仅供参考

凸轮轴承随动器偏心轴套型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	凸轮结构	轴承材质	使用环境温度	类型
JT-XFSSD	带保持架	SUJ2	-20℃~120℃	进口型 ● 圆柱型
JT-XFSSQ	全滚针	SUJ2	-20℃~120℃	进口型 ● 圆柱型
JT-XFSUD	带保持架	SUJ2	-20℃~120℃	进口型 ● 球面型
JT-XFSUQ	全滚针	SUJ2	-20℃~120℃	进口型 ● 球面型

圆柱型D公差：

D	公差
16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差:	0 -0.05

不承诺品牌。

选型参数

选型表

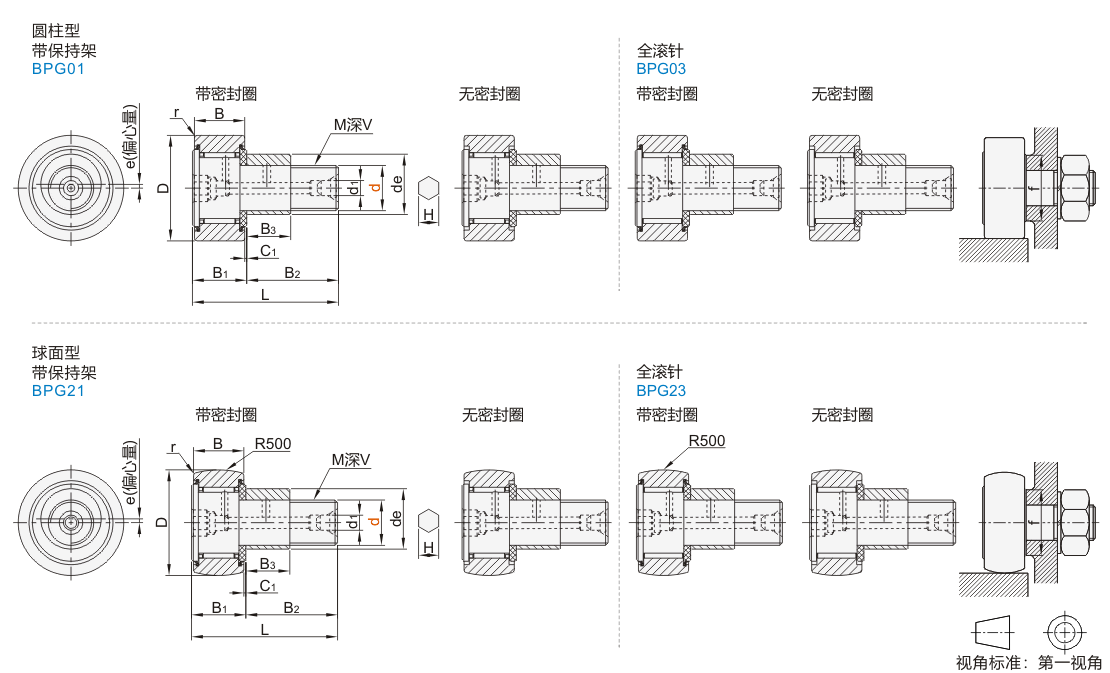

型号			密封圈	D	B	B1	B2	C1	f (min)	de		M×螺距	L	B3	V	d1	H	r (min)	e 偏心量	最大紧固扭矩 (N·m)
型号																					代码	dh7
圆柱型 JT-XFSSD JT-XFSSQ 球面型 JT-XFSUD JT-XFSUQ	6	0 -0.012																			PP (带密封圈) — (无密封圈)	16	11	12	16	0.6	11	9	0 -0.036	M6×1.0	28	7	8	4	3	0.3	0.5	2.7
	8	0 -0.015	19	20	13	11	0 -0.043	M8×1.25	32	9	10	4	6.5										11	12													0.5
	10		22	12	13	23		16	13	M10×1.25	36		10.5	12	0.4	13.8
	10A		26	12	13	23		16	13	M10×1.25	36		10.5	12	0.4	13.8
	12	0 -0.018	30	14	15	25		21	16	M12×1.5	40	11.5	13	6	0.6	0.8	21.9
	12A		32	14	15	25	0 -0.052	21	16	M12×1.5	40	11.5	13				21.9
	16		35	18	19.5	32.5		0.8	26	22	M16×1.5	52	15.5				17	58.5
	18		40	20	21.5	36.5			29	24	M18×1.5	58	17.5	19	6		8	1	86.2
	20	0 -0.021	52	24	25.5	40.5			34	27	M20×1.5	66	19.5	21					119
	20A		47	24	25.5	40.5			34	27	M20×1.5	66	19.5	21					119
	24		62	29	30.5	49.5	40		33	0 -0.062	M24×1.5	80	25.5	25			12		215
	24A		72	29	30.5	49.5	40		33		M24×1.5	80	25.5	25			12		215
	30		80	35	37	63	1	49	41		M30×1.5	100	32.5	32		17	1.5		438
	30A		85
	30B		90

型号			基本额定负载(KN）				最大静态容许负载 (KN)		极限转速 (rpm)		重量(g) (参考)
代码	dh7		带保持架		全滚针		最大静态容许负载 (KN)		极限转速 (rpm)		重量(g) (参考)
代码	dh7		Cr(动)	Cor(静)	Cr(动)	Cor(静)	带保持架	全滚针	带保持架	全滚针	带保持架	全滚针
圆柱型 JT-XFSSD JT-XFSSQ 球面型 JT-XFSUD JT-XFSUQ	6	0 -0.012	3.66	3.65	6.98	8.5	1.95	1.95	14000	7000	20.5	21
	8	0 -0.015	4.25	4.74	8.17	11.2	4.62	4.62	10500	5250	32	32.5
	10		5.43	6.89	9.57	14.5	6.89	8.65	8400	4200	49.5	50.5
	10A		5.43	6.89	9.57	14.5	6.89	8.65	8400	4200	65	66
	12	0 -0.018	7.91	9.79	13.5	19.7	9.79	13.2	7000	3500	105	107
	12A		7.91	9.79	13.5	19.7	9.79	13.2	7000	3500	115	117
	16		12	18.3	20.7	37.6	18.3	23.2	5250	2625	190	193
	18		14.8	25.2	25.3	51.3	25.2	31.1	4660	2325	280	285
	20	0 -0.021	20.7	34.6	33.2	64.5	34.6	37.5	4200	2100	500	505
	20A		20.7	34.6	33.2	64.5	34.6	37.5	4200	2100	425	430
	24		30.5	52.6	46.6	92	52	52	3500	1750	895	900
	24A		30.5	52.6	46.6	92	52	52	3500	1750	1220	1220
	30		45.4	85.1	67.7	144	85.1	85.9	2800	1400	2030	2030
	30A										2190	2190
	30B										2380	2380
